Montage °CALEONbox
Trennwände und Deckel
Sollen die Klemmblöcke (B-I) mit einer anderen Spannung als der Netzspannung versorgt werden, ist wie folgt vor-
zugehen:
1. Bestehende Brücken A1 - B1 und A2 - B2 entfernen
2. Unbedingt eine Trennwand zwischen A - B einsetzen
3. Spannungsversorgung an B1 (L) und B2 (N) anschließen
4. Max. Schaltleistung der Relais und Sicherung (4 AT) beachten
Heizzonen mit 230 VAC Antrieben
(Brücke)

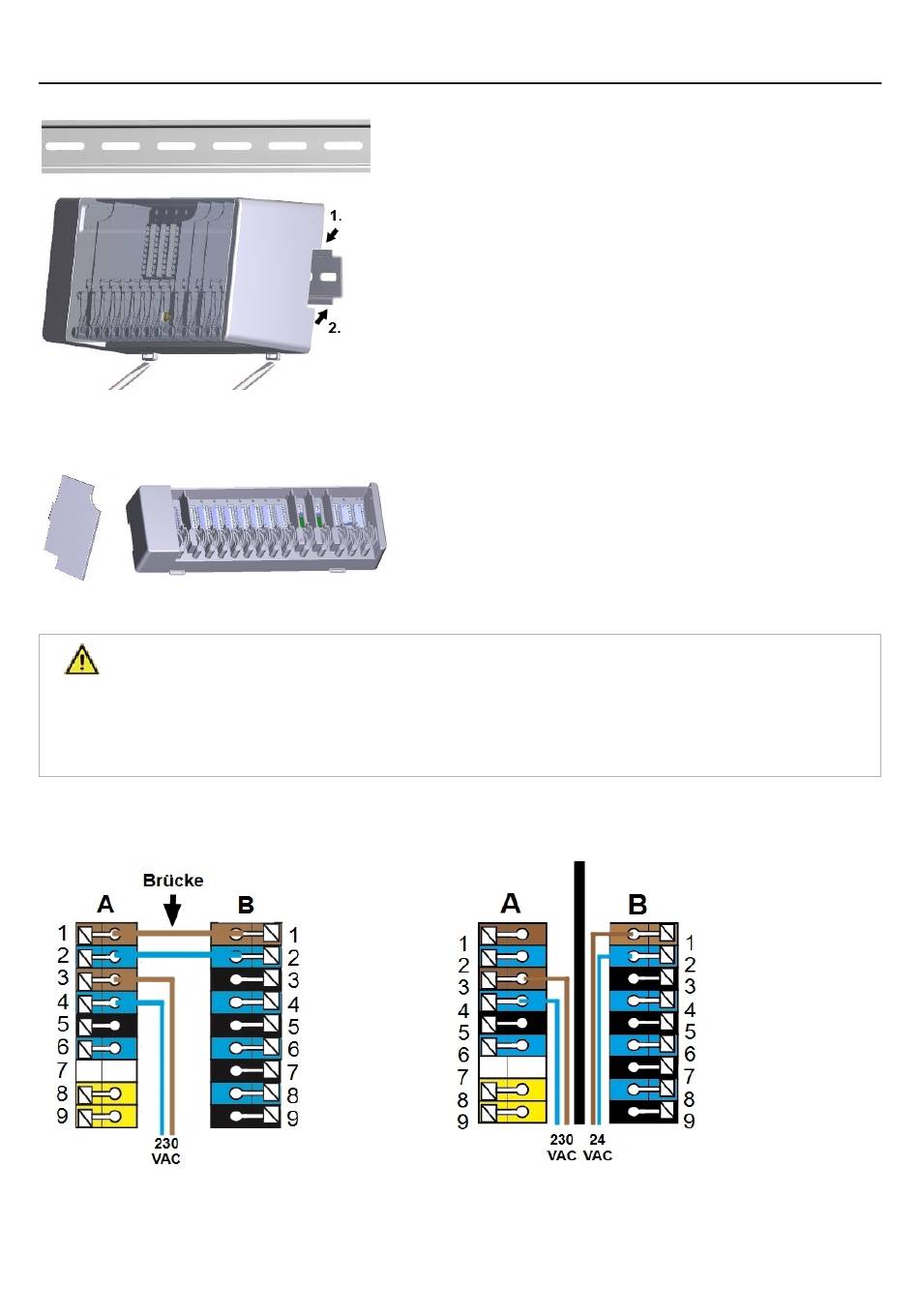

Hutschiene waagerecht mittels Schrauben an der Wand befestigen.
Montage
1. ° CALEONbox oben mit der Rastnase auf die obere Kante der Hut-
schiene aufsetzen.
2. G erät einrasten, indem Sie es nach unten drücken. Darauf achten,
dass die Rastnasen komplett einrasten und das Gerät fest auf der
Schiene sitzt.
Demontage
°CALEONbox von der Hutschiene lösen, indem Sie zwei Schrau-
bendreher in die Ösen s etzen und diese nach unten ziehen.
Die Trennwände und der Deckel können zum vereinfachten Anschluss
der Leitungen entfernt werden. Anschließend müssen sie unbedingt wie-
der eingesetzt werden, um netzspannungsführende Bereiche sicher von
Kleinspannungsbereichen zu trennen.
Öffnen Sie den Deckel (90° Grad) und ziehen Sie diesen dann seitlich
aus der Befestigung.
Heizzonen mit z.B. 24 VAC Antrieben
(Trennwand)
