Sorel CALEONbox Systemanleitung Seite 22

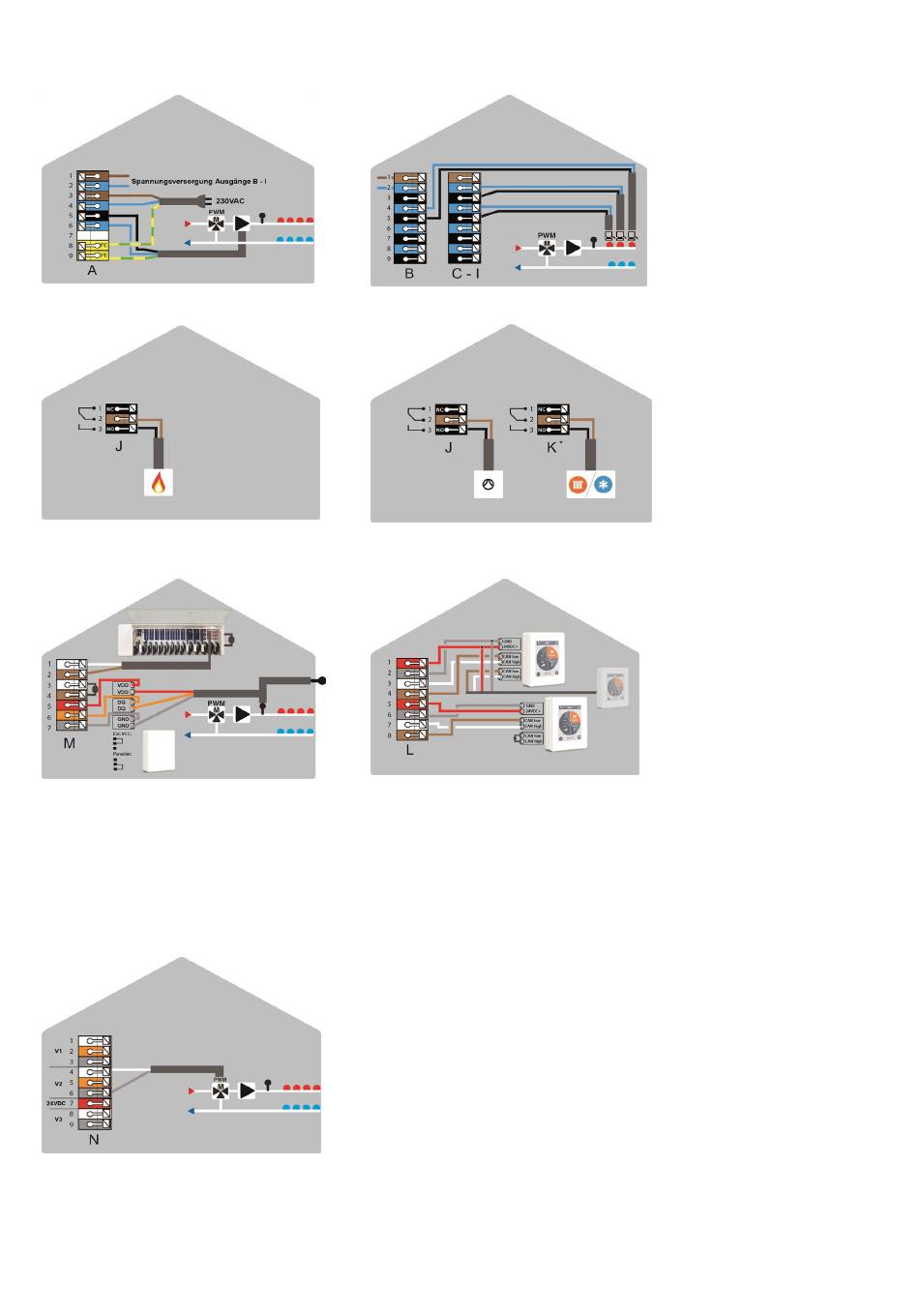

Beispielverdrahtung der Klemmblöcke
Netzanschluss Heizkreispumpe
Potentialfreie Wechselkontakte für
Zusatzfunktionen
Gebäude-CAN-Bus und 1-Wire Sensoren
Gebäude-CAN-Bus
Zur Vernetzung über mehrere Nutzeinheiten, wie
etwa Wohnungen, Büros oder Hotelzimmer. Teilt
nur Informationen, die für die Optimierung des
Gesamt-Systems relevant sind: Außentemperatur,
Energieanforderung, Vorlauftemperatur, Saison
(Heizen / Kühlen)
0-10 V /PWM-Ausgänge für Zusatzfunktionen
Stellantriebe für die Heizzonen
Potentialfreie Wechselkontakte für
Zusatzfunktionen * °CALEONbox Clima
°CALEON im Privat-CAN-Bus
Privat-CAN-Bus
Zur Vernetzung innerhalb einer Nutzeinheit, wie
etwa eines Einfamilienhauses oder einer
Wohnung. Teilt alle Informationen mit allen
Geräten des selben Netzwerks. Darunter
Raumnamen, Solltemperaturen, Abwesenheiten
etc.
