Sorel CALEONbox Systemanleitung Seite 23

Regelsystem für flächenheizungen

Vorschau ausblenden Andere Handbücher für CALEONbox:

Anschlussbeispiele °CALEON

Kombinieren Sie keine Geräte, die nur für Heizung (°CALEON/°CALEONbox) ausgelegt sind, mit Geräten die für Hei-

zung und Kühlung (°CALEON Clima/°CALEONbox Clima) ausgelegt sind.

Am ersten und letzten Gerät im CAN-Bus-Netzwerk muss zur Leitungsanpassung ein 120 Ohm Abschlusswiderstand

zwischen den Anschlüssen CAN Low und CAN High angeschlossen sein, um Reflexionen im Bussystem zu verhindern.

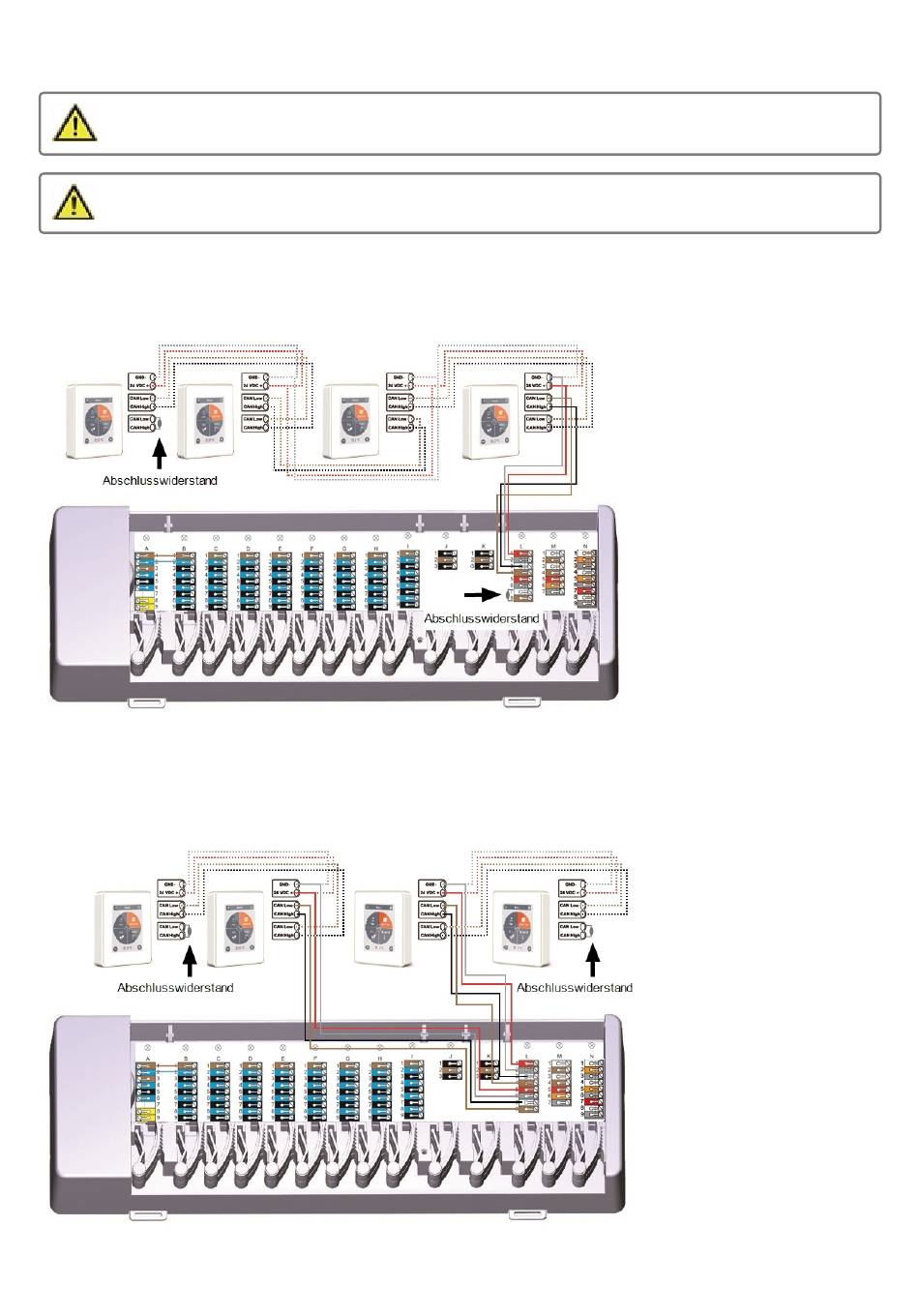

Beispiel 1: Linienstruktur mit °CALEONbox als Endpunkt

Beispiel 2: Linienstruktur mit °CALEONbox in der Mitte
