Sorel CALEONbox Systemanleitung Seite 31

Montage Raumtemperatursensoren und °C-Lite
Montagevarianten

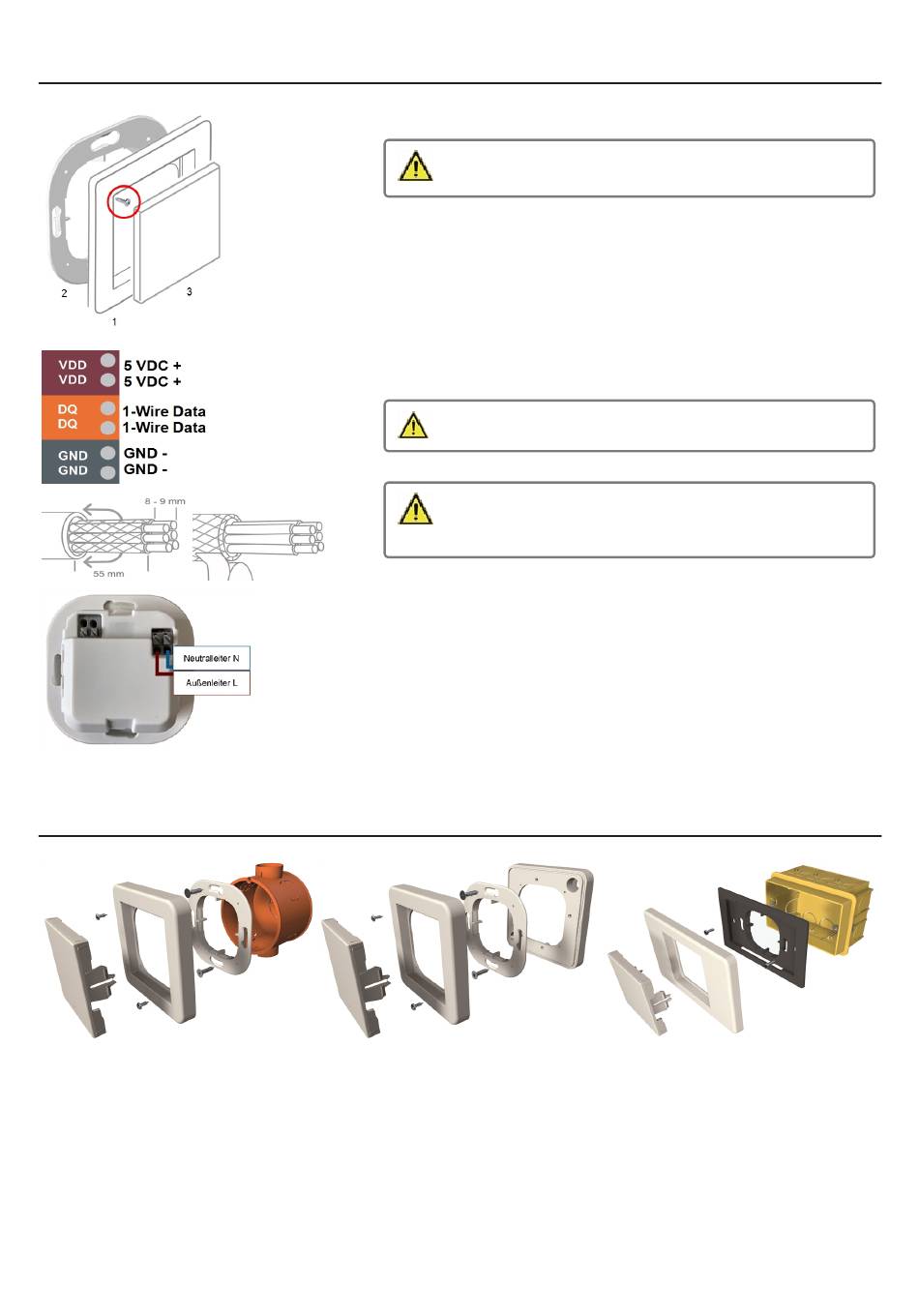

Unterputz Variante
Montieren Sie den Sensor an geeigneter Stelle.
Achten Sie auf geeignete Umgebungsbedingungen. Direkte Sonneneinstrahlung,
Wärme- und Kältequellen, wie z.B. Radiatoren und Fenster, sind zu vermeiden.
Montage in UP-Schalterdose
Montagering an der Schalterdose befestigen. Anschlussklemmen mit Schraubendreher öffnen und
wie nachfolgend beschrieben den Elektroanschluss vornehmen.
Elektroanschluss für 1-Wire Versionen
Für den Anschluss eines 1-Wire Sensors wird jeweils eine der Klemmenstellen VDD/ DQ/ GND
benötigt. Die zusätzlichen drei Klemmstellen sind für die einfache Verkabelung weiterer Sensoren.
Twisted Pair Kabel mit ausreichendem Querschnitt verwenden, z.B. LIYCY 2 x 2 x 0,75 mm².
Nur zu verwenden mit S ELV oder PELV Schutzkleinspannung.
Bei Verwendung von abgeschirmten Kabeln kann bei Kontakt zwischen
Abschirmung und Platine S chäden am Gerät entstehen und zur Funktionsstörungen
führen.
Elektroanschluss für Smart Versionen
Schließen Sie den Sensor wie abgebildet (Blau = Neutralleiter N, Braun = Außenleiter L) an die 230
VAC Spannungsversorgung an.
Einsatz anbringen
Einfachrahmen (1 - nicht im Lieferumfang enthalten, Art. Nr.: 82001) an den Montagering (2) mittels
der zwei mitgelieferten Schrauben (2,2 x 4,5 mm) diagonal oben links und unten rechts anschrau-
ben. °C-Lite (3) passend zum Montagering ausrichten und aufstecken.
Aufputzmontage
Verwenden Sie zur Aufputzmontage das Aufputzmontage Set.
Aufputz Variante Italienische Variante
