Sorel CALEONbox Systemanleitung Seite 30

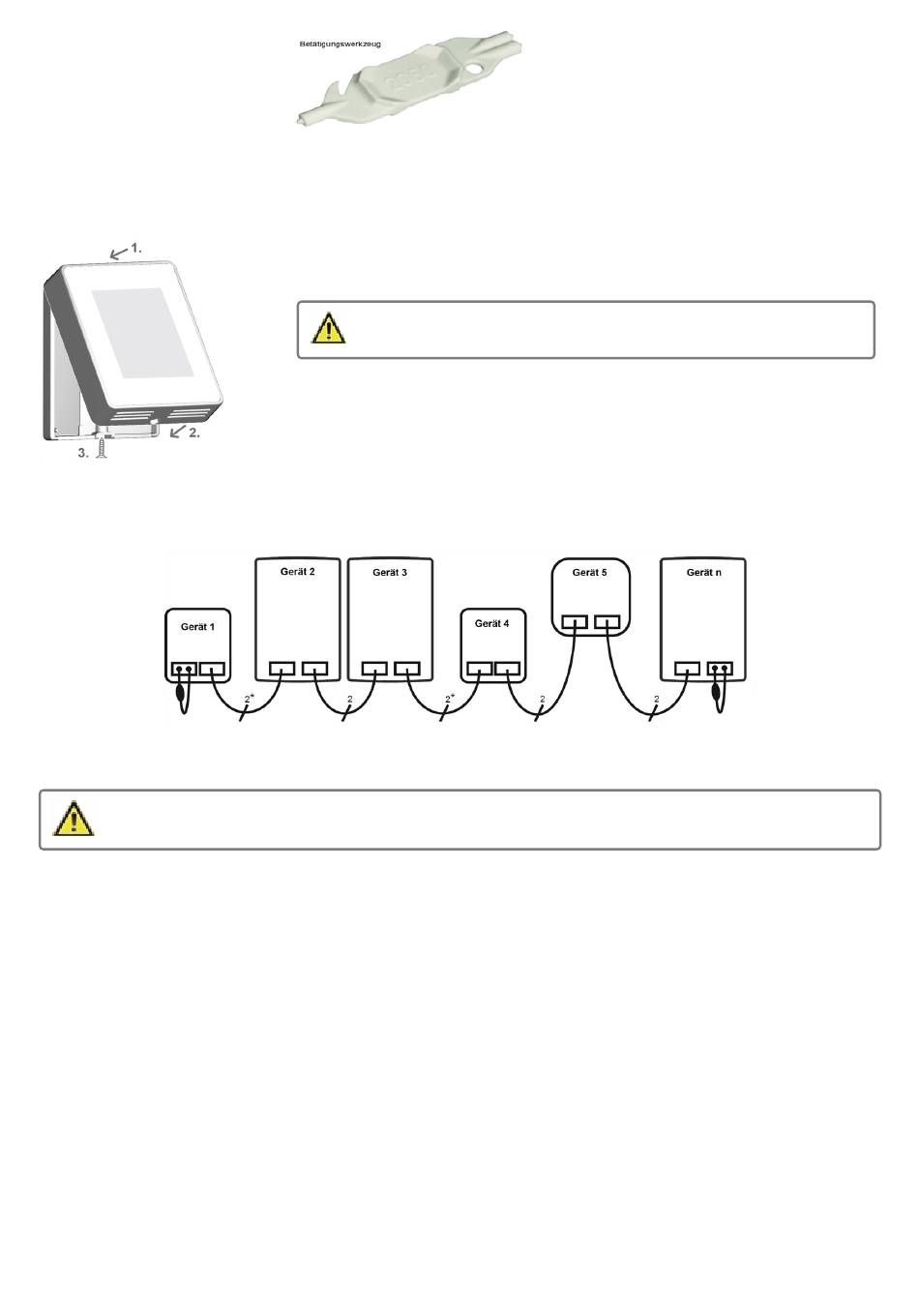

Beispiel CAN-Verbindung
*
Nur CAN, bei Spannungsversorgung vom Regler 4 Adern.
Am ersten und letzten Gerät im CAN-Bus-Netzwerk muss zur Leitungsanpassung ein 120 Ohm Abschlusswiderstand
zwischen den Anschlüssen CAN Low und CAN High angeschlossen sein, um Reflexionen im Bussystem zu verhindern.
Die Anschlussbelegung der Gegenseite (Regler) entnehmen Sie dem entsprechenden
Klemmplan in der Regleranleitung.
Die Anschlussbelegung der CAN-Busleitung auf der °CALEONbox entnehmen Sie der
entsprechenden Gebrauchs- bzw. Bedienungsanleitung.
Das Bedienteil wie im Bild illustriert auf dem Gehäuseunterteil aufsetzen und mit der
mitgelieferten Schraube fixieren.
Versorgungsspannung des °CALEON einschalten und °CALEON in Betrieb nehmen.
Die Inbetriebnahmehilfe kann jederzeit im °CALEON unter dem Menüpunkt
'Experte' aufgerufen werden.
