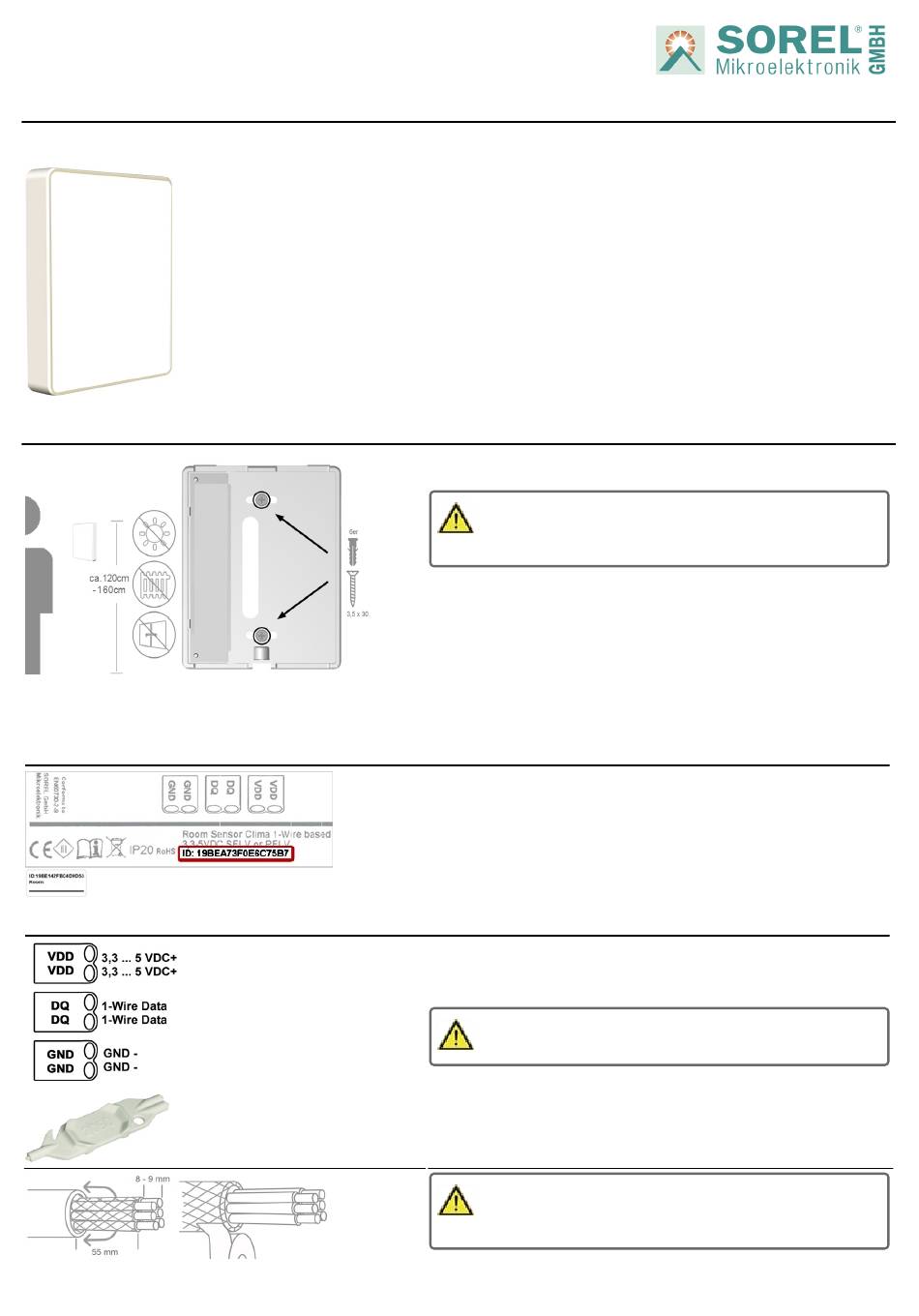

Sorel CALEONbox Wandmontage

Room Sensor Clima 1-Wire
Digitaler Raumtemperatur- und Luftfeuchtesensor mit Kommunikation per 1-Wire-Bus in Verbindung mit der °CALEONbox.
Wandmontage
Typenschild und Aufkleber mit 1-Wire ID
Elektrischer Anschluss
SOREL GmbH Mikroelektronik | Reme-Str. 12 | D - 58300 Wetter (Ruhr) | +49 (0)2335 682 77 0 | +49 (0)2335 682 77 10 | info@sorel.de | www.sorel.de
1
Technische Daten
Spannungsversorgung
Messbereich
Schutzart
Max. Kabellänge
Abmessung
Gehäuseausführung
Einbaumöglichkeiten
Montieren Sie den Sensor an geeigneter Stelle.
Direkte Wandmontage
Sockel anhalten und die 2 Befestigungslöcher anzeichnen. Achten Sie
auf eine möglichst ebene Wandfläche. Löcher in die Wand bohren
und die Dübel (6er) eindrücken. Schrauben (3,5 x 30) einsetzen und
leicht andrehen. Sockel ausrichten und die Schrauben festschrauben.
Montage auf UP-Schalterdose
Sockel mit den beiliegenden Schrauben (3,0 x 16) an der Schal-
terdose befestigen.
Jeder Sensor hat eine eindeutige 16-stellige 1-Wire ID. Diese ID wird
zur Sensor-Raum-Zuordnung im °CALEON Room Controller benötigt.
Die ID finden Sie im Inneren des Sensors auf dem Typenschild sowie
auf dem mitgelieferten Aufkleber. Wir empfehlen den Aufkleber in die
Tabelle der °CALEONbox Bedienungsanleitung oder in den
°CALEONbox Klemmplanaufkleber zu kleben um die spätere Kon-
figuration des Systems zu vereinfachen.
Für den Anschluss eines Sensors wird jeweils eine der Klem-
menstellen VDD/ DQ/ GND benötigt. Die zusätzlichen drei Klemm-
stellen sind für die einfache Verkabelung weiterer Sensoren.
Anschlussklemmen mit dem beiliegenden Betätigungswerkzeug öff-
nen und wie folgt beschrieben den Elektroanschluss vornehmen.
3,3 VDC ... 5 VDC SELV oder PELV
0 °C ... 60 °C / 0% ... 100%
Genauigkeit +/- 1 °C / +/- 6 %
Auflösung 0,1 °C / 0,1 %
IP20
bis zu 100 m powered (Dreileiteranschluss wird empfohlen),
Twisted-Pair-Kabel verwenden
95 mm x 75 mm x 19 mm
weißes Kunststoffgehäuse RAL 9003
Wandmontage
Achten Sie auf geeignete Umgebungsbedingungen. Direkte
Sonneneinstrahlung, Wärme- und Kältequellen wie z.B.
Radiatoren und Fenster sind zu vermeiden.
Nur zu verwenden mit SELV oder PELV Schutz-
kleinspannung.
Bei Verwendung von abgeschirmten Kabeln kann bei Kon-
takt zwischen Abschirmung und Platine Schäden am Gerät
entstehen und zur Funktionsstörungen führen.
