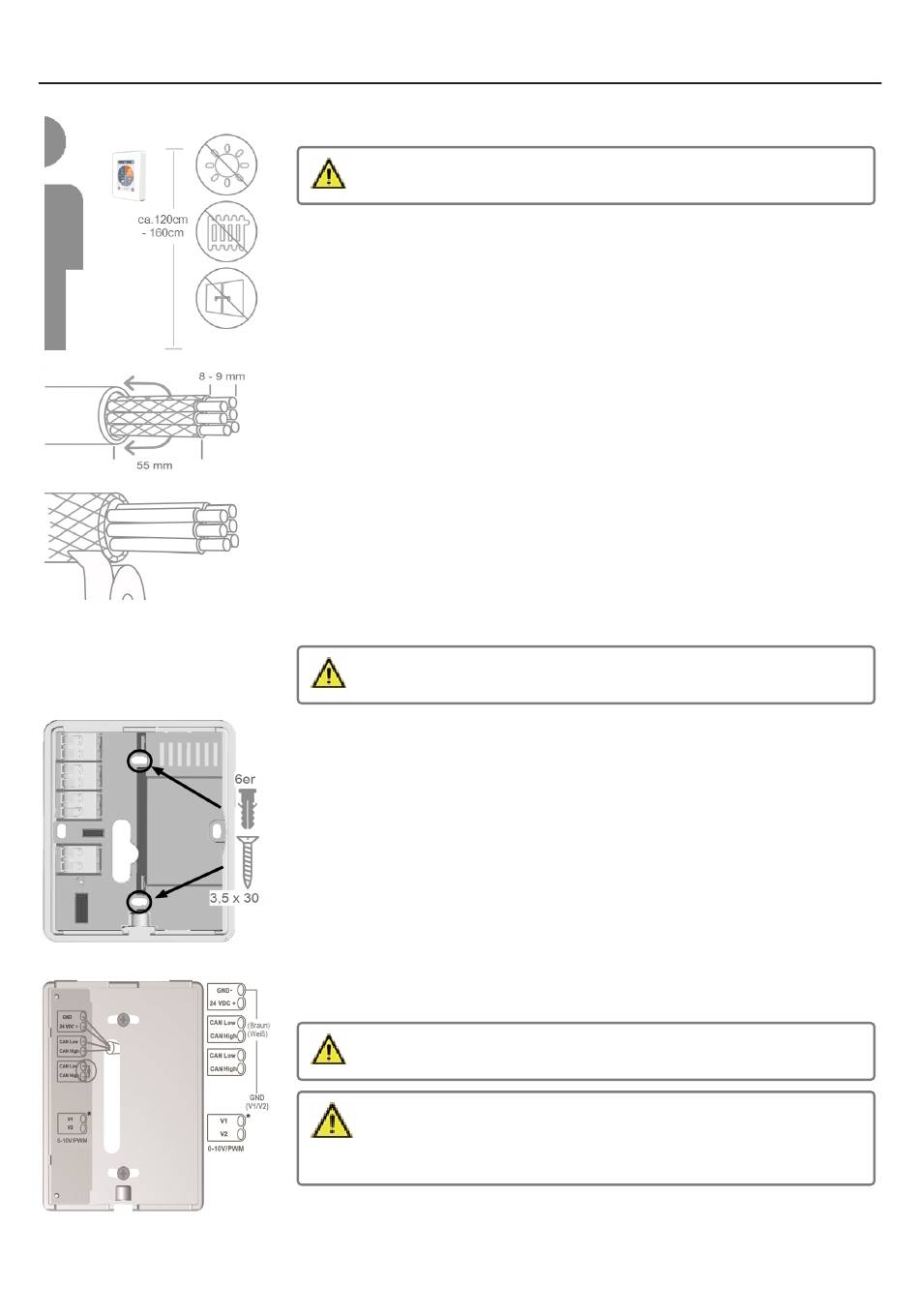

Montage °CALEON
* Nur auf Clima-Version verfügbar!
Montieren Sie das Gerät an geeigneter Stelle.
Achten Sie auf geeignete Umgebungsbedingungen. Direkte Sonneneinstrahlung, Wärme- und
Kältequellen, wie z.B. Radiatoren und Fenster, sind zu vermeiden.
Empfohlenes Anschlusskabel: Twisted-Pair-Kabel Abschirmung, Nennwellenwiderstand
120 Ohm, z.B. Busleistung 3 x 2 x 0,22mm². Leitung abmanteln, Schirmung überstülpen
und Füllmaterial bei Bedarf entfernen.
Bei Wandmontage ist darauf zu achten, dass die Leitungen so kurz wie möglich gehalten
werden (bei direkter Wandmontage max. 40 mm), da unnötige Aderschlaufen im °CALEON-
Gehäuse zu Problemen führen können.
Bei Montage auf einer Schalterdose ist darauf zu achten,dass die Leitungen so kurz wie
möglich gehalten werden (Leitungen max. 55 mm abmanteln) und eventuelle
Aderschlaufen in die Schalterdose zurückgeführt werden, da unnötige Aderschlaufen im
°CALEON-Gehäuse zu Problemen führen können.
Aderenden 8 - 9 mm abisolieren. Abschirmung isolieren und einseitig an geeigneter Stelle
(Regler oder CAN-Box) mit dem Schutzleiter verbinden.
Bei Kontakt von Abschirmung und Platine können erhebliche Schäden am
Gerät entstehen.
Montage auf UP-Schalterdose
Sockel mit den beiliegenden Schrauben (3,0 x 16 mm) an der Schalterdose befestigen.
Direkte Wandmontage
Sockel an der ausgewählten Position anhalten und die 2 Befestigungslöcher anzeichnen.
Achten Sie darauf, dass die Wandfläche möglichst eben ist, damit sich das Gehäuse beim
Anschrauben nicht verzieht. Mittels Bohrmaschine an den angezeichneten Stellen in die
Wand bohren und die Dübel eindrücken. Die Schrauben einsetzen und leicht andrehen.
Den Sockel ausrichten und die S chrauben festschrauben.
Anschlussklemmen mit dem beiliegenden Betätigungswerkzeug öffnen und wie in der
Gebrauchs- bzw. Bedienungsanleitung der °CALEONbox beschrieben, den
Elektroanschluss (24 VDC, GND, CAN-High und CAN-Low) vornehmen.
24 VDC auf richtige Polung achten und spannungsfrei anschließen, ansonsten
kann es zu Schäden am Gerät kommen!
Am ersten und letzten Gerät im CAN-Bus-Netzwerk muss zur
Leitungsanpassung ein 120 Ohm Abschlusswiderstand zwischen den
Anschlüssen CAN Low und CAN High angeschlossen sein, um Reflexionen
im Bussystem zu verhindern.
