HK-Mischer

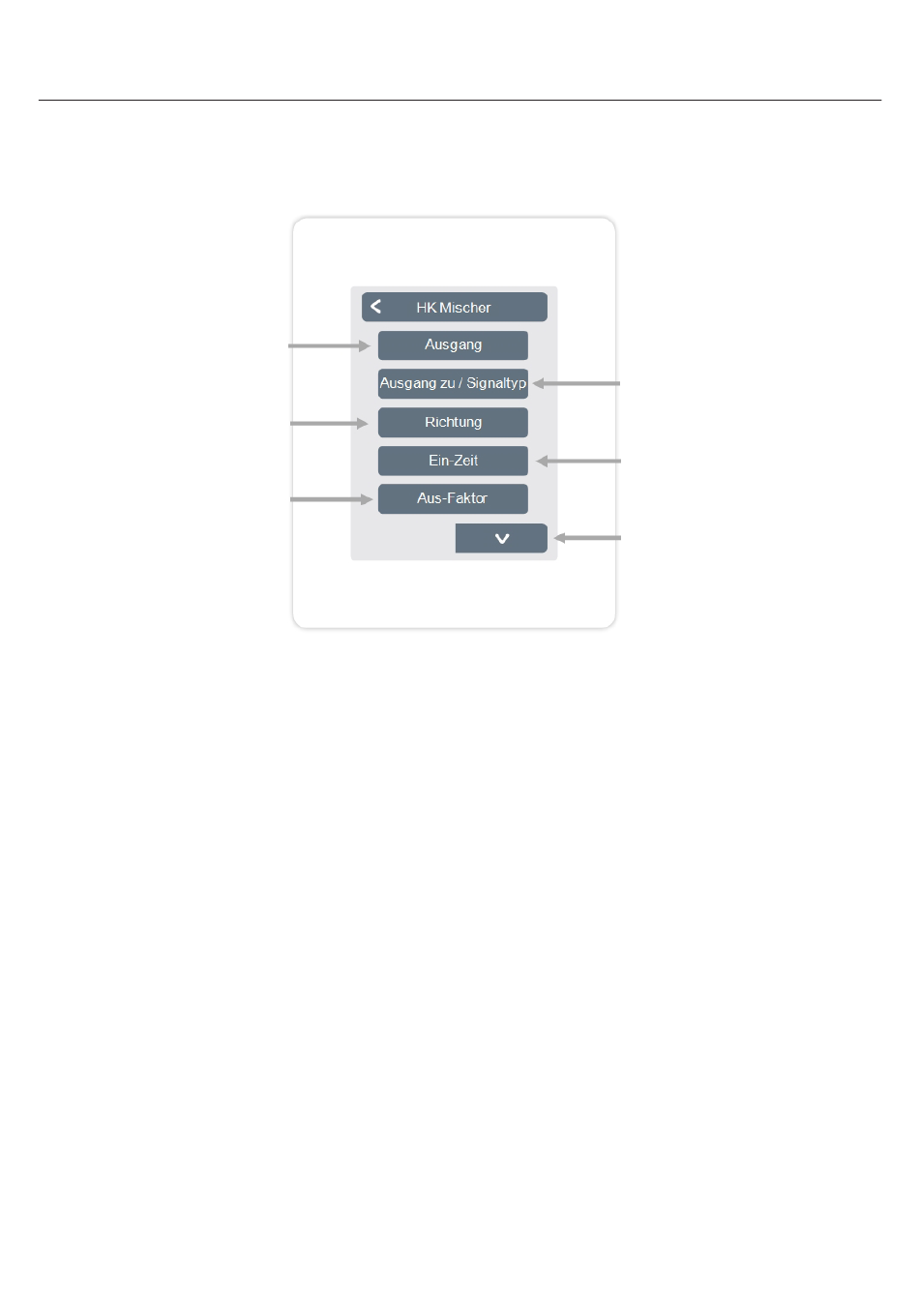

Übersicht / Betriebsmodus / Menü / Experte / Einstellungen / °Cbox / HK-Mischer
Die Funktion Heizkreis-Mischer regelt die Vorlauftemperatur über einen 0-10 V / PWM-Mischer in Abhängigkeit zur Außentemperatur.
Bei Verwendung eines 3-Punkt-Mischers können die potenzialfreien Relaiskontakte der Klemmen J und K benutzt werden. Dafür müs-
sen je nach Mischertyp die Fußkontakte (J2, K2) der Relais mit 230 V bzw. 24 V versorgt werden.
Ausgang
Zuordnen des Ausgangs, der durch
die Funktion geschaltet werden soll.
Die weiteren Menüpunkte werden
nach Zuordnung des Ausgangs
sichtbar.
Es dürfen nur die Ausgänge N1,
N4 und N8 (PWM) verwendet wer-
den.
Richtung
Festlegen der Drehrichtung des
Mischers
Aus-Faktor
Multiplikator für die Pausezeit zwi-
schen den Hüben. Der Aus-Faktor
1,0 ist die v om Programm errechnete
Pausezeit, bei 0,5 wird die Pausezeit
halbiert - das Ventil regelt doppelt so
schnell.
Ausgang zu / Signal-
typ
Schaltausgang wählen
Relais- oder Signalausgang
Relais, 0-10 V oder PWM.
Ein-Zeit
Festlegen der Dauer eines Hubs bzw.
der Dauer einer Mischertaktung
Anstieg
Festlegen des Einflusses von Tem-
peraturänderungen. Ein höher ein-
gestellter Wert führt zu einem
früheren Gegensteuern des Mischers.
Mischerlaufzeit
Einstellung der Laufzeit, die der
Mischer für eine volle Fahrt benötigt.
Antiblockierschutz
Ist der Antiblockierschutz aktiviert (täg-
lich, wöchentlich, aus), schaltet die
°Cbox die Ausgänge um 12 Uhr nach-
einander für 5 Sekunden ein, um dem
Festsetzen des angeschlossenen
Aktoren bei längerem Stillstand vor-
zubeugen.
