Montage

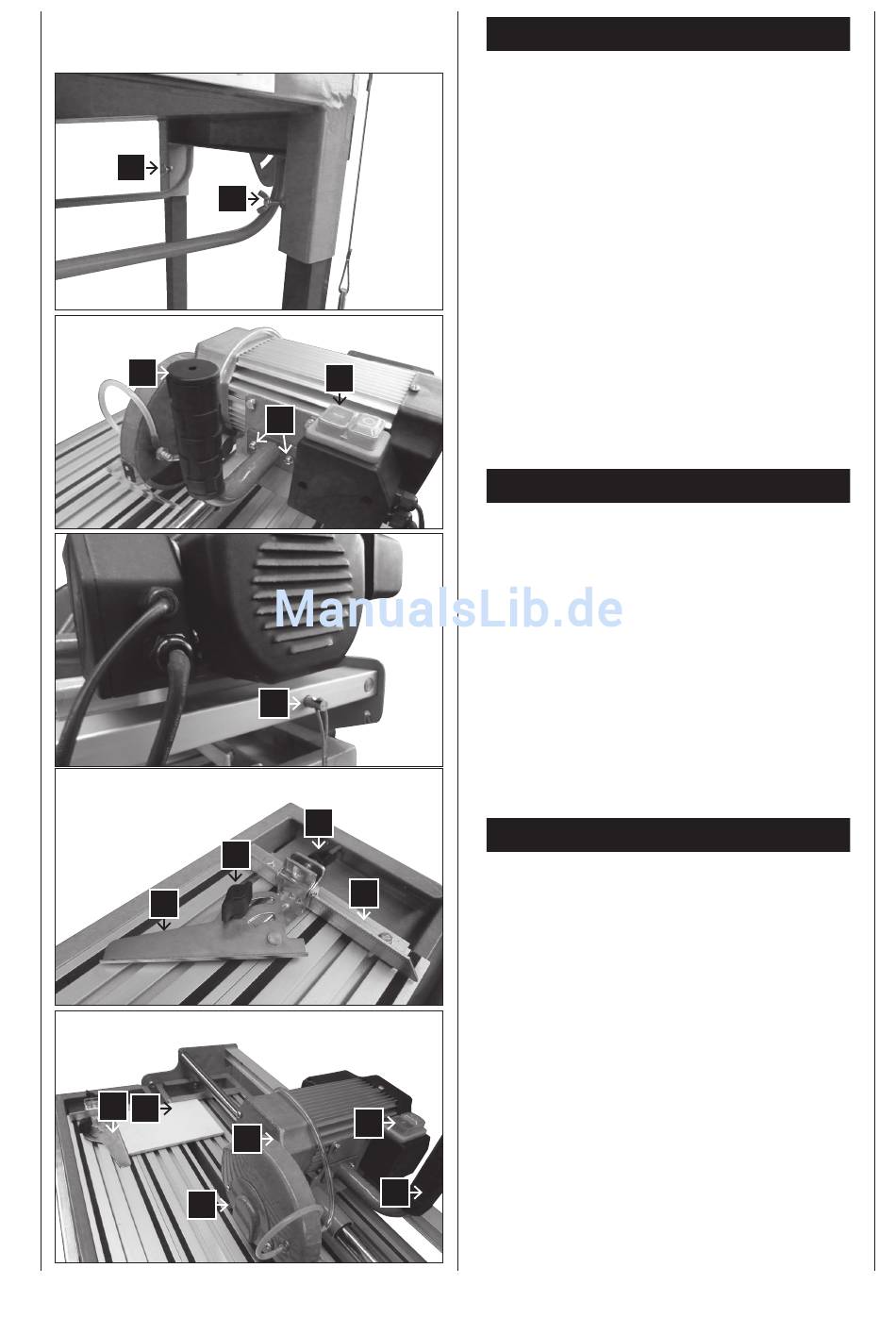

Fig. 3-5
Pour des raisons d'emballage, votre machine n'est pas
entièrement assemblée.
1 Sortir la machine de l'emballage et la poser avec pré-
caution de manière latérale sur le sol.
2 Introduire les pieds (3) dans le cadre du châssis et les
bloquer avec des écrous papillon (A) (Fig.3).
3 Placez la machine sur les pieds.
4 Fixez la poignée avec 2 vis cruciformes (B) sur le
carter du moteur (Fig.4).
remarque: La poignée peut aussi être montée sur le
côté opposé.
5 Placez la vanne (4) dans le cadre du châssis (2).
6 Placez la pompe à eau de refroidissement (14) dans
la vanne (4).
7 Remplir d'eau jusqu'à ce que la pompe (14) soit com-
plètement pleine d'eau (Fig.4).
8 Retirez la bride de transport (13) (Fig.5).

Mise en service

interrupteur Marche/arrêt (Fig.4)
Pour allumer l'appareil, appuyez sur le bouton «I» de
l'interrupteur marche/arrêt (17).
Avant de commencer la découpe, attendre que le disque
ait atteint la vitesse de rotation maximale et que la
pompe à eau de refroidissement (14) ait transporté l'eau
jusqu'au disque.
Pour éteindre l'appareil, appuyez sur le bouton «O» de
l'interrupteur (16). (Fig.4).
utilisation/instructions de travail
Coupes à 90° Fig. 6-7
1 Desserrez la vis papillon (C)
2 Placez l'angle d'arrêt (6) sur 90° et serrer de nouveau
la vis papillon (C).
3 Serrez la vis papillon (D) pour fixer l'angle d'arrêt
(6). (Fig.6)
4 Poussez la tête de machine (1) sur la poignée (11)
vers l'arrière.
5 Placez le carreau sur le rail de butée (7) de l'angle
d'arrêt (6).
6 Allumez le coupe carrelage. (Fig.7)
attention: Attendre que l'eau de refroidissement ait at-
teint le disque (10).
7 Tirez la tête de machine (1) lentement et uniformément
par la poignée (11) vers l'avant sur le carreau.
8 Après la coupe, éteindre de nouveau le coupe car-
relage.
