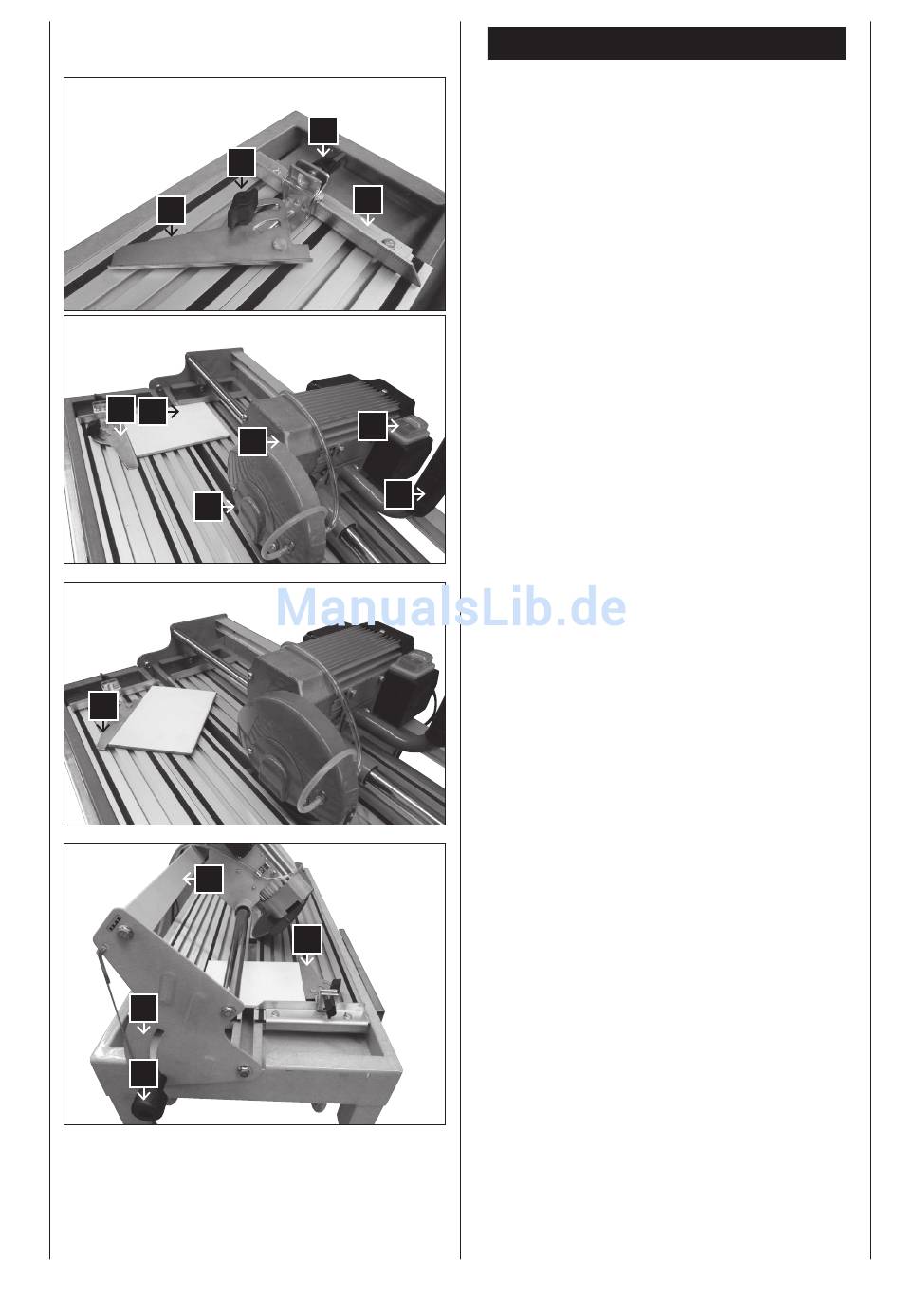

Fig. 6
c
6
Fig. 7
6
7
10
Fig. 8
6
Fig. 9
8
18
E
48
D
7
17
1
11
6
Bedienung/arbeitshinweise
Pjūvis 90° kampu (6–7 pav.)
1 Atsukite sparnuotąjį varžtą (C).
2 Kampinę užtvarą (6) nustatykite 90° kampu ir užsukite
sparnuotąjį varžtą (C).
3 Užveržkite sparnuotąjį varžtą (D), kad užfiksuotumėte
kampinę užtvarą (6). (6 pav.)
4 Nustumkite įrenginio galvutę (1) atgal prie griebiamo-
sios rankenos dalies (11).
5 Padėkite plytelę ant stabdiklio bėgio (7) prieš kampinę
užtvarą (6).
6 Įjunkite plytelių pjoviklį. (7 pav.)
Dėmesio! Palaukite, kol pjovimo diską (10) pasieks au-
šinamasis vanduo.
7 Lėtai ir tolygiai traukite įrenginio galvutę (1) per plytelę
naudodamiesi rankena (11).
8 Perpjovę, išjunkite plytelių pjoviklį.
Įstrižasis pjūvis 45° kampu (8 pav.)
1 Kampinę užtvarą (6) nustatykite 45° kampu.
2 Pjaukite, kaip nurodyta anksčiau.
išilginis pjūvis 45° kampu (9 pav.)
1 Atsukite kampinės padėties nustatymo fiksuojamuosi-
us varžus (E), esančius abiejose pusėse.
2 Pakreipkite kreipiamąjį bėgį (8) į kairę 45° kampu pagal
kampų skalę (18).
3 Vėl užsukite fiksuojamuosius varžtus (E).
4 Pjaukite, kaip paaiškinta anksčiau.
