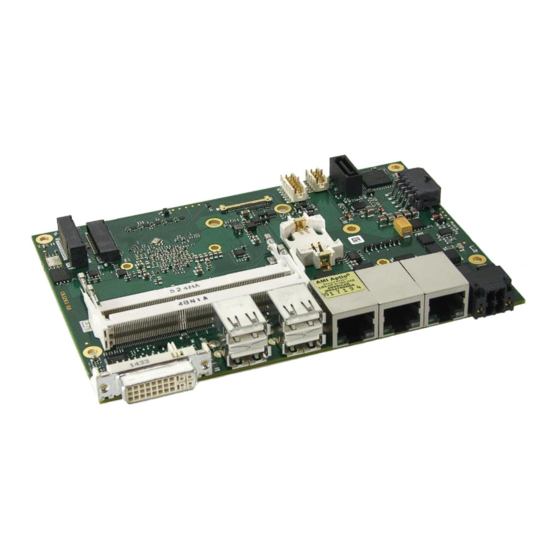

- Seite 1 CB3263-xxxx Handbuch Version 0.4 Beckhoff Automation GmbH & Co. KG Telefon: +49 (0) 52 46/963-0 Eiserstr. 5 Fax: +49 (0) 52 46/963-198 33415 Verl Email: info@beckhoff.de Germany Web: www.beckhoff.de...
-
Seite 3: Inhaltsverzeichnis
Anschlüsse intern ........................29 4.4.1 Speicher ..........................29 4.4.2 M.2 2280 (Key B) ........................ 32 4.4.3 M.2 2242 (Key B) ........................ 34 4.4.4 DVI/HDMI/DisplayPort und USB3.0 (I-PEX) ............... 36 4.4.5 SATA-Schnittstelle ......................38 LEDs-Statuscodes ........................39 Beckhoff New Automation Technology CB3263-xxxx Seite 3... - Seite 4 Umgebungsbedingungen ......................85 Thermische Spezifikationen ....................... 86 Support und Service .......................... 87 Beckhoff-Support ........................87 Beckhoff-Service ........................87 Beckhoff-Firmenzentrale ......................87 Anhang: Post-Codes .......................... 88 Anhang: Ressourcen ......................... 89 IO-Bereich .............................. 89 Memory-Bereich ............................. 89 Seite 4 Beckhoff New Automation Technology CB3263-xxxx...
- Seite 5 Inhalt Interrupt ..............................89 PCI-Devices............................90 Beckhoff New Automation Technology CB3263-xxxx Seite 5...
- Seite 6 Kapitel: Änderungsindex Hinweise zur Dokumentation Seite 6 Beckhoff New Automation Technology CB3263-xxxx...
-
Seite 7: Änderungsindex
Abbildung ergänzt. Pinbelegungstabellen für M.2-Karten aktualisiert. Alle in diesem Handbuch erwähnten Firmennamen und Produktbezeichnungen sind als eingetragene oder nicht eingetragene Marken Eigentum ihrer jeweiligen Inhaber und als solche national und international markenrechtlich geschützt. Beckhoff New Automation Technology CB3263-xxxx Seite 7... -
Seite 8: Einleitende Hinweise
© Beckhoff Automation GmbH & Co. KG, Deutschland. Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH & Co. KG verboten. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 9: Sicherheitshinweise
Software-Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. 1.2.3 Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 10: Erklärung Der Symbole
1.2.6 FCC Approval for Canada FCC: Canadian Notice This equipment does not exceed the Class A limits for radiated emissions as described in the Radio Interference Regulations of the Canadian Department of Communications. Seite 10 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 11: Grundlegende Sicherheitsmaßnahmen
1.3.3 Anforderungen an das Bedienungspersonal Betriebsanleitung lesen: Jeder Benutzer des Produkts muss die Betriebsanleitung für die Anlage, an der er eingesetzt wird, gelesen haben. Systemkenntnisse: Jeder Benutzer muss alle für ihn erreichbaren Funktionen des Produkts kennen. Beckhoff New Automation Technology CB3263-xxxx Seite 11... -
Seite 12: Funktionsumfang
Die in der vorliegenden Dokumentation enthaltenen Beschreibungen stellen eine umfassende Produktbeschreibung dar. Soweit das beschriebene Motherboard als Bestandteil eines Industrie-PC der Beckhoff Automation GmbH & Co. KG erworben worden ist, findet die hierin enthaltene Produktbeschreibung nur in eingeschränktem Umfang Anwendung. Maßgeblich sind die vereinbarten Spezifikationen des entsprechenden Industrie-PC der Beckhoff Automation GmbH &... -
Seite 13: Übersicht
BIOS 1333 1.05V; 1.5V; 1.8V; 3.3V DVI/HDMI/DP NXP® 8x GPIO SMBus (I-PEX) PCA9535 DVI/HDMI Intel® Atom™ SMBus E3840, E3823 USB2-9 USB 2.0 SATA1-2 1.5GB/3.0GB Intel® 10/100/ LAN1-3 1000 i210 USB 3.0 SMSC® SCH3114 Beckhoff New Automation Technology CB3263-xxxx Seite 13... -
Seite 14: Featureliste
DP / eDP: 2560 x 1600 (bei 16:10), 2560 x 1440 (bei 16:9) wechselbare, liegende onBoard-Batterie BIOS AMI® Aptio V Stromversorgung 16V - 36V Eingangsspannungsbereich Überspannungs- und Unterspannungsbereich SUSV-Anschluss Verpolungsschutz nicht galvanisch isoliert Format 102 mm x 147 mm Seite 14 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 15: Spezifikationen Und Dokumente
Intel® Atom™ Processor E3800 Product Family datasheet www.intel.com Intel®-Chipbeschreibung i210 Datasheet www.intel.com SMSC®-Chipbeschreibung SCH3114 Datasheet www.smsc.com (NDA erforderlich) American Megatrends® Aptio™ Text Setup Environment (TSE) User Manual www.ami.com American Megatrends® Aptio™ 4.x Status Codes www.ami.com Beckhoff New Automation Technology CB3263-xxxx Seite 15... -
Seite 16: Detaillierte Beschreibung
M.2-Karten können einfach und unkompliziert eingesetzt werden, indem sie in den Slot gesteckt und mit einer Befestigungsschraube fixiert werden. Dabei verfügen Karten verschiedenen Typs über verschiedene Aussparungen (Keys). Je nachdem, welche Typen unterstützt werden, können Ports Erweiterungskarten eines oder mehreren Typs aufnehmen: Seite 16 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 17: Kompatibilität
* Der M.2-Sockel des CB3263 unterstützt M.2-Module mit Key B. Kompatibilität Für eine optimale Treiberkompatibilität empfehlen wir die Verwendung eines Microsoft® Windows 8-Betriebssystems. Wenn eine IO-Karte verwendet wird, die nicht oder nicht vollständig unterstützt Hinweis wird, gibt das BIOS eine Meldung heraus. Beckhoff New Automation Technology CB3263-xxxx Seite 17... -
Seite 18: Anschlüsse
Anforderungen genügen. Für eine zuverlässige USB-2.0-Verbindung sind beispielsweise verdrillte und geschirmte Kabel notwendig. Einschränkungen bei der maximalen Kabellänge sind auch nicht selten. Sämtliche dieser Hinweis schnittstellenspezifischen Erfordernisse sind den jeweiligen Spezifikationen zu entnehmen und entsprechend zu beachten. Seite 18 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 19: Steckerübersicht
"DVI/HDMI/DisplayPort und USB3.0 (I-PEX)" Seite 36 P1005 "SATA-Schnittstelle" Seite 38 P1006 "SUSV" Seite 23 P1100/2/4 "LAN" Seite 28 P1101/3 "USB" Seite 27 P1105 "DVI / HDMI / VGA" Seite 25 P1106 "Stromversorgung Board" Seite 20 Beckhoff New Automation Technology CB3263-xxxx Seite 19... -
Seite 20: Stromversorgung
High (>3V): PC fährt herunter. PC Status: Ausgang des PC-AKTIV Masse PC-Status. Die Spannung entspricht der positiven Versorgungsgungsspannung und kann mit 1A belastet werden. Low (0V) : PC ist aus. High (Vin): PC ist an. Seite 20 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 21: Stromversorgung Peripherie (I-Pex)
Strom ebenfalls 6A (2A pro Kontakt). Steckerhersteller Bezeichnung Passender Gegenstecker FCI 98424-G52-12LF FCI 90311-012LF Pinbelegung Stromstecker: Beschreibung Name Name Beschreibung Versorgungsspannung 5V Versorgungsspannung 5V Versorgungsspannung 5V Masse Masse Masse Masse Masse Versorgungsspannung 12V Masse Versorgungsspannung 12V Versorgungsspannung 12V Beckhoff New Automation Technology CB3263-xxxx Seite 21... -
Seite 22: Stromversorgung Peripherie (Sata)
Der über VCC entnommene Strom darf in der Summe 2A nicht übersteigen, für 12V und 3,3V ist der maximale Strom ebenfalls 2A. Steckerhersteller Bezeichnung Passender Gegenstecker 98424-G52-08LF 90311-008LF Pinbelegung Powerstecker 2x4: Beschreibung Name Name Beschreibung Batterie (Input) BATT_E Masse Versorgungsspannung 3,3V 3,3V Masse Versorgungsspannung Masse Versorgungsspannung Masse Seite 22 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 23: Susv
Ausgangsspannung Masse Masse SUSV Aktiv Eingang SUSV SMBALERT SMB Alarm Signal Low(0V): SUSV inaktiv High(3,3V): SUSV aktiv Kommunikation mit der SMB-DAT SMB-CLK Kommunikation mit der SUSV SUSV I²C: Master Daten I²C: Master Clock Beckhoff New Automation Technology CB3263-xxxx Seite 23... -
Seite 24: Cmos-Batterie
Kapitel: Anschlüsse Stromversorgung 4.2.5 CMOS-Batterie Das Board wird mit einem CR2032-Batteriehalter (Renata VBH2032-1) samt 3V-Batterie ausgeliefert. Seite 24 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 25: Anschlüsse Frontpanel
VGA Vertikaler Synchronisierung TMDSDAT1# DVI-Daten 1 - TMDSDAT1 DVI-Daten 1 + Masse Reserviert Reserviert Versorgungsspannung 5V Masse HP_DETECT Hot Plug Detect TMDSDAT0# DVI-Daten 0 - TMDSDAT0 DVI-Daten 0 + Masse Reserviert Reserviert Masse Beckhoff New Automation Technology CB3263-xxxx Seite 25... - Seite 26 Kapitel: Anschlüsse Anschlüsse Frontpanel Name Beschreibung TMDS CLK DVI-Clock TMDS CLK# DVI-Clock C_RED VGA Rot C_GREEN VGA Grün C_BLUE VGA Blau C_HSYNC VGA Horizontale Synchronisierung Masse Seite 26 Beckhoff New Automation Technology CB3263-xxxx...
-
Seite 27: Usb
Im ACPI-Zustand S5 werden die USB-Anschlüsse nicht mit Strom versorgt. Steckerhersteller Bezeichnung Passender Gegenstecker Foxconn UB11121C-8D1-4F (Standard-Stecker) Pinbelegung USB2.0-Stecker für Port X: Name Beschreibung 5V für USBX USBX# Minus-Datenkanal USBX USBX Plus-Datenkanal USBX Masse Beckhoff New Automation Technology CB3263-xxxx Seite 27... -
Seite 28: Lan
LAN2 Leitung 3 Plus LAN2-3# LAN2 Leitung 3 Minus Die LEDs der LAN-Schnittstellen zeigen die Aktivität und die Geschwindigkeit der Datenübertragung an: Mbit/s blinkend bei Datenübertragung dauerhaft 1000 grün grün grün orange grün nichts Seite 28 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 29: Anschlüsse Intern
Datenleitung 13 Masse Masse Data Strobe 1 - DQS1# Data Mask 1 Data Strobe 1 + DQS1 RESET# Reset Masse Masse Datenleitung 10 DQ10 DQ14 Datenleitung 14 Datenleitung 11 DQ11 DQ15 Datenleitung 15 Beckhoff New Automation Technology CB3263-xxxx Seite 29... - Seite 30 Datenleitung 33 DQ33 DQ37 Datenleitung 37 Masse Masse Data Strobe 4 - DQS4# DQM4 Data Mask 4 Data Strobe 4 + DQS4 Masse Masse DQ38 Datenleitung 38 Datenleitung 34 DQ34 DQ39 Datenleitung 39 Seite 30 Beckhoff New Automation Technology CB3263-xxxx...
- Seite 31 Data Strobe 7 + Masse Masse Datenleitung 58 DQ58 DQ62 Datenleitung 62 Datenleitung 59 DQ59 DQ63 Datenleitung 63 Masse Masse SPD-Adresse 0 EVENT# Event Versorgungsspannung 3,3V 3,3V SMBus Data SPD-Adresse 1 SMBus Clock Terminierungsspannung Terminierungsspannung Beckhoff New Automation Technology CB3263-xxxx Seite 31...
-
Seite 32: M.2 2280 (Key B)
GPIO6 (nicht herausgeführt) (nicht herausgeführt) GPIO11 GPIO7 (nicht herausgeführt) (nicht herausgeführt) GPIO10 (nicht herausgeführt) Masse GND4 GPIO8 (nicht herausgeführt) PER1# (nicht herausgeführt) USB3RX# UIM_RST (nicht herausgeführt) SSICRX# (nicht herausgeführt) PER1 UIM_CLK (nicht herausgeführt) Seite 32 Beckhoff New Automation Technology CB3263-xxxx... - Seite 33 COEX1 (nicht herausgeführt) SIM_DETEC (nicht herausgeführt) (nicht herausgeführt) ANTCTL3 Powergood RESET# SUSCLK Systemclock Standby-Versorgungs- Konfigurationspin CFG1 3.3V3 spannung S3,3V Standby-Versorgungs- Masse GND10 3.3V4 spannung S3,3V Standby-Versorgungs- Masse GND11 3.3V5 spannung S3,3V Konfigurationspin CFG2 Beckhoff New Automation Technology CB3263-xxxx Seite 33...
-
Seite 34: M.2 2242 (Key B)
GPIO6 (nicht herausgeführt) (nicht herausgeführt) GPIO11 GPIO7 (nicht herausgeführt) (nicht herausgeführt) GPIO10 (nicht herausgeführt) Masse GND4 GPIO8 (nicht herausgeführt) PER1# (nicht herausgeführt) USB3RX# UIM_RST (nicht herausgeführt) SSICRX# (nicht herausgeführt) PER1 UIM_CLK (nicht herausgeführt) Seite 34 Beckhoff New Automation Technology CB3263-xxxx... - Seite 35 (nicht herausgeführt) ANTCTL2 COEX1 SIM_DETEC (nicht herausgeführt) ANTCTL3 (nicht herausgeführt) Powergood RESET# SUSCLK Systemclock Standby-Versorgungs- Konfigurationspin CFG1 3.3V3 spannung S3,3V Standby-Versorgungs- Masse GND10 3.3V4 spannung S3,3V Standby-Versorgungs- Masse GND11 3.3V5 spannung S3,3V Konfigurationspin CFG2 Beckhoff New Automation Technology CB3263-xxxx Seite 35...
-
Seite 36: Dvi/Hdmi/Displayport Und Usb3.0 (I-Pex)
DVI Clock + / DP Lane 3 + Reserviert SEL_DVI/DP# DVI-DisplayPort Select DDCK/DPAUX EDID Clock / DP Aux + DDDA/DPAUX# EDID Data / DP Aux - Versorgungsspannung 5V Masse Hot Plug Detect USBVCC USB-Versorgung 5V Seite 36 Beckhoff New Automation Technology CB3263-xxxx... - Seite 37 Reserviert SSRX- SuperSpeed Receive - SSRX+ SuperSpeed Receive + USB- USB Minus-Datenkanal USB+ USB Plus-Datenkanal SSTX- SuperSpeed Transmit- SSTX+ SuperSpeed Transmit+ 3.3V Versorgungsspannung 3,3V 3.3V Versorgungsspannung 3,3V Versorgungsspannung 5V Versorgungsspannung 5V Versorgungsspannung 5V Beckhoff New Automation Technology CB3263-xxxx Seite 37...
-
Seite 38: Sata-Schnittstelle
Die notwendigen Einstellungen werden über das BIOS-Setup vorgenommen. Steckerhersteller Bezeichnung Passender Gegenstecker Amphenol SATA-001-22223-CTR (Standard-Stecker) Pinbelegung SATA: Name Beschreibung Masse SATATX SATA Senden + SATATX# SATA Senden - Masse SATARX# SATA Empfangen - SATARX SATA Empfangen + Masse Seite 38 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 39: Leds-Statuscodes
LEDs-Statuscodes Kapitel: Anschlüsse 4.5 LEDs-Statuscodes 4.5.1 TwinCAT-LED Eine RGB-LED signalisiert den Status der TwinCAT-Aktivität: Farbe Intervall Status Grün dauerhaft TwinCAT Run Mode Blau dauerhaft TwinCAT Config Mode dauerhaft TwinCAT Stop Beckhoff New Automation Technology CB3263-xxxx Seite 39... -
Seite 40: Harddisk-Led
Kapitel: Anschlüsse LEDs-Statuscodes 4.5.2 Harddisk-LED Eine weitere RGB-LED zeigt die Festplattenaktivität an. Farbe Intervall Status blinkend Aktivität (Zugriff) Seite 40 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 41: Powercontroller-Led
Es ist möglich, die Statuscodes kundenspezifisch anzupassen. Dazu können die Systemfarben mithilfe eines SMB-Kommandos verändert werden. Diese Änderung bleibt bis zum nächsten Neustart bzw. Reset bestehen. Eine Änderung der Default-Farben wird dem Benutzer durch zusätzliches Blinken der weißen Hinweis LED angezeigt. Beckhoff New Automation Technology CB3263-xxxx Seite 41... -
Seite 42: Bios-Einstellungen
Setup-Menüs im Folgenden gezeigten Hinweis Einstellungen nicht notwendigerweise die empfohlenen oder die Default-Einstellungen sind. Welche Einstellungen gewählt werden müssen, hängt jeweils vom Anwendungsszenario ab, in dem das Board betrieben wird. Seite 42 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 43: Main
Microcode Patch Optionen: keine BayTrail SoC Optionen: keine Total Memory Optionen: keine System Date Optionen: Hier kann das Systemdatum geändert werden. System Time Optionen: Hier kann die Systemzeit geändert werden. Beckhoff New Automation Technology CB3263-xxxx Seite 43... -
Seite 44: Advanced
Untermenü: siehe "Miscellaneous Configuration" (Seite 53) Network Stack Untermenü: siehe "Network Stack" (Seite 54) Power Controller Options Untermenü: siehe "Power Controller Options" (Seite 55) CSM Configuration Untermenü: siehe "CSM Configuration" (Seite 56) Seite 44 Beckhoff New Automation Technology CB3263-xxxx... - Seite 45 Untermenü: siehe "USB Configuration" (Seite 59) Security Configuration Untermenü: siehe "Security Configuration" (Seite 60) Intel(R) Gigabit Network Connection Untermenü: siehe "Intel(R) I210 Gigabit Network Connection" (Seite 61) Driver Health Untermenü: siehe "Driver Health" (Seite 63) Beckhoff New Automation Technology CB3263-xxxx Seite 45...
-
Seite 46: Acpi Settings
Enable ACPI Auto Configuration Optionen: Enabled / Disabled Enable Hibernation Optionen: Enabled / Disabled ACPI Sleep State Optionen: Suspend Disabled / S1 (CPU Stop Clock) Lock Legacy Resources Optionen: Enabled / Disabled Seite 46 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 47: H/W Monitor
│ │ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. CPU dig. Optionen: keine MB Temp Optionen: keine PwrCtrlVCC Optionen: keine Beckhoff New Automation Technology CB3263-xxxx Seite 47... -
Seite 48: Cpu Configuration
CPU Speed Optionen: keine 64-bit Optionen: keine Limit CPUID Maximum Optionen: Enabled / Disabled Execute Disable Bit Optionen: Enabled / Disabled Intel Virtualization Technology Optionen: Enabled / Disabled Seite 48 Beckhoff New Automation Technology CB3263-xxxx... - Seite 49 Intel HT Technology Optionen: keine Intel VT-x Technology Optionen: keine L1 Data Cache Optionen: keine L1 Code Cache Optionen: keine L2 Cache Optionen: keine L3 Cache Optionen: keine Beckhoff New Automation Technology CB3263-xxxx Seite 49...
- Seite 50 │F4: Save & Exit │ │ │ESC: Exit │ │ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. DTS Optionen: Enabled / Disabled Seite 50 Beckhoff New Automation Technology CB3263-xxxx...
-
Seite 51: Ppm Configuration
Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. CPU C state Report Optionen: Disabled / Enabled Max CPU C-state Optionen: C7 / C6 / C1 S0ix Optionen: Disabled / Enabled Beckhoff New Automation Technology CB3263-xxxx Seite 51... -
Seite 52: Sata Configuration
Gen1 / Gen2 SATA ODD Port Optionen: Port0 ODD / Port1 ODD / No ODD SATA Mode Optionen: IDE Mode / AHCI Mode Serial-ATA Port X Optionen: Enabled / Disabled Seite 52 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 53: Miscellaneous Configuration
Optionen: Disabled / Enabled Boot Timer with HPET Timer Optionen: Enabled / Disabled PCI Express Dynamic Clock Gating Optionen: Enabled / Disabled OS Selection Optionen: Windows 8.X / Windows 7 Beckhoff New Automation Technology CB3263-xxxx Seite 53... -
Seite 54: Network Stack
Optionen: Disabled / Enabled IPv4 PXE Support Optionen: Disabled / Enabled IPv6 PXE Support Optionen: Disabled / Enabled PXE boot wait time Optionen: 0..5 Media detect count Optionen: keine Seite 54 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 55: Power Controller Options
Mainboard Serial No Optionen: keine Mainboard Prod. Date (Week.Year) Optionen: keine Mainboard Boot Count Optionen: keine Mainboard Operation Time Optionen: keine Voltage (Min/Max) Optionen: keine Temperature (Min/Max) Optionen: keine Beckhoff New Automation Technology CB3263-xxxx Seite 55... -
Seite 56: Csm Configuration
Storage Optionen: Do not launch / UEFI only / Legacy only Video Optionen: Do not launch / UEFI only / Legacy only Other PCI devices Optionen: UEFI only / Legacy only Seite 56 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 57: Advanced-Menü-Nvme Configuration
│ │ESC: Exit │ │ │ │ │ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. NVMe controller and Drive information Optionen: keine Beckhoff New Automation Technology CB3263-xxxx Seite 57... -
Seite 58: Sdio Configuration
│ESC: Exit │ │ │ │ │ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. SDIO Access Mode Optionen: Auto / DMA / PIO Seite 58 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 59: Usb Configuration
5 sec / 10 sec / 20 sec Device reset time-out Optionen: 10 sec / 20 sec / 30 sec / 40 sec Device power-up delay Optionen: Auto / Manual Device power-up delay in seconds Optionen: 1..40 Beckhoff New Automation Technology CB3263-xxxx Seite 59... -
Seite 60: Security Configuration
Optionen: Enabled / Disabled TXE HMRFPO Optionen: Enabled / Disabled TXE Firmware Update Optionen: Enabled / Disabled TXE EOP Message Optionen: Enabled / Disabled TXE Unconfiguration Perform Optionen: keine Seite 60 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 61: Intel(R) I210 Gigabit Network Connection
Chip Type Optionen: keine PCI Device ID Optionen: keine PCI Address Optionen: keine Link Status Optionen: keine MAC Address Optionen: keine Virtual MAC Address Optionen: keine Beckhoff New Automation Technology CB3263-xxxx Seite 61... -
Seite 62: Nic Configuration
Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. Link Speed Optionen: Auto Negotiated / 10Mbps Half / 10Mbps full / 100Mbps Half / 100Mbps Full Wake On LAN Optionen: Enabled / Disabled Seite 62 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 63: Driver Health
│ │ │ │ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. Intel(R) PRO/1000 5.7.06 PCI-E Untermenü: siehe "Intel(R) PRO/1000 PCI-E" (Seite 64) Beckhoff New Automation Technology CB3263-xxxx Seite 63... - Seite 64 │ │ │ESC: Exit │ │ │ │ │ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. Controller x Child n Optionen: keine Seite 64 Beckhoff New Automation Technology CB3263-xxxx...
-
Seite 65: Chipset
│ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. North Bridge Untermenü: siehe "North Bridge" (Seite 66) South Bridge Untermenü: siehe "South Bridge" (Seite 70) Beckhoff New Automation Technology CB3263-xxxx Seite 65... -
Seite 66: North Bridge
Graphics Power Management Control Untermenü: siehe "Graphics Power Management Control" (Seite 69) Total Memory Optionen: keine Memory SlotX Optionen: keine Max TOLUD Optionen: Dynamic / 1GB / 1.25GB / .. / 3GB Seite 66 Beckhoff New Automation Technology CB3263-xxxx... - Seite 67 128MB / 256MB / 512MB DOP CG Optionen: Enabled / Disabled GTT Size Optionen: 1MB / 2MB Spread Spectrum clock Optionen: Enabled / Disabled ISP Enable/ Disable Optionen: Enabled / Disabled Beckhoff New Automation Technology CB3263-xxxx Seite 67...
- Seite 68 Kapitel: BIOS-Einstellungen Chipset ISP PCI Device Selection Optionen: Disabled / ISP PCI Device as B0D2F0 / ISP PCI Device as B0D3F0 Vcc_Vnn Config for Power state2 Optionen: Enabled / Disabled Seite 68 Beckhoff New Automation Technology CB3263-xxxx...
- Seite 69 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. RC6 (Render Standby) Optionen: Enabled / Disabled Beckhoff New Automation Technology CB3263-xxxx Seite 69...
-
Seite 70: South Bridge
Restore AC Power Loss Optionen: Power Off / Power On / Last State Onboard Gigabit LAN X Optionen: Enabled / Disabled M.2-PCIe Configuration Pins Optionen: keine M.2-SATA Configuration Pins Optionen: keine Seite 70 Beckhoff New Automation Technology CB3263-xxxx... - Seite 71 Disabled / Enabled Azalia VCi Enable Optionen: Disabled / Enabled Azalia PME Enable Optionen: Disabled / Enabled Azalia HDMI Codec Optionen: Disabled / Enabled HDMI Port X Optionen: Disabled / Enabled Beckhoff New Automation Technology CB3263-xxxx Seite 71...
-
Seite 72: Usb Mode
└─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. USB Mode Optionen: EHCI / XHCI USB Per Port Control Optionen: Enabled / Disabled USB Port x Optionen: Disabled / Enabled Seite 72 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 73: Pci Express Configuration
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. PCIe Port x is assigned to Optionen: keine Beckhoff New Automation Technology CB3263-xxxx Seite 73... -
Seite 74: Security
│ │ │ │ │ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. Secure Boot menu Untermenü: siehe "Secure Boot menu" (Seite 75) Seite 74 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 75: Secure Boot Menu
Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. System Mode Optionen: keine Secure Boot Optionen: keine Vendor Keys Optionen: keine Secure Boot Mode Optionen: Standard / Custom Key Management Untermenü: siehe "Key Management" (Seite 76) Beckhoff New Automation Technology CB3263-xxxx Seite 75... -
Seite 76: Key Management
Set New Key / Append Key Authorized Signatures Optionen: Set New Key / Append Key Forbidden Signatures Optionen: Set New Key / Append Key Authorized TimeStamps Optionen: Set New Key / Append Key Seite 76 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 77: Boot
Boot mode select Optionen: Legacy / UEFI / DUAL Boot Option Priorities Optionen: Reihenfolge der Boot-Devices überprüfen/ändern Advanced Fixed Boot Order Parameters Untermenü: siehe "Advanced Fixed Boot Order Parameters" (Seite 78) Beckhoff New Automation Technology CB3263-xxxx Seite 77... -
Seite 78: Advanced Fixed Boot Order Parameters
│ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. Max. CFast/SSD capacity (GB) Optionen: keine Max USB Stick capacity (GB) Optionen: keine Seite 78 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 79: Save & Exit
Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. Save Changes and Reset Optionen: Eingabetaste drücken Discard Changes and Reset Optionen: Eingabetaste drücken Restore Defaults Optionen: Eingabetaste drücken Reset System with ME disable ModeMEUD000 Optionen: Eingabetaste drücken Beckhoff New Automation Technology CB3263-xxxx Seite 79... -
Seite 80: Bios-Update
BIOS-Datei, die neu eingespielt werden soll, wirklich für genau dieses Board und für genau diese Boardversion herausgegeben wurde. Wenn eine ungeeignete Datei verwendet wird, dann führt dies unweigerlich dazu, dass das Board anschließend nicht mehr startet. Seite 80 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 81: Mechanische Zeichnung
Alle Maßangaben sind in mil (1 mil = 0,0254 mm). Angaben in eckigen Klammern sind in mm. Hinweis 6.1 Leiterplatte: Bohrungen 3858 97.99 2740 69.6 2485 63.12 24.99 19.81 1102 27.99 1520 38.61 Beckhoff New Automation Technology CB3263-xxxx Seite 81... -
Seite 82: Leiterplatte: Heat Sink
Anhang: Post-Codes 6.2 Leiterplatte: Heat Sink 2740 69.6 3600 91.44 10.06 9.73 1240 31.5 Seite 82 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 83: Leiterplatte: Pin-1-Abstände
Anhang: Post-Codes 6.3 Leiterplatte: Pin-1-Abstände 2465 1761 Beckhoff New Automation Technology CB3263-xxxx Seite 83... -
Seite 84: Leiterplatte: Outlines
Anhang: Post-Codes 6.4 Leiterplatte: Outlines 4016 Seite 84 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 85: Technische Daten
5 bis 9Hz, 3,5mm Amplitude 9 bis 500Hz, 10m/s , für verpackte Boards Hinweis zu Stoß- und Vibrationsfestigkeit Die Angaben zu Stoß- und Vibrationsfestigkeit beziehen sich auf das reine Motherboard ohne Kühlkörper, Speicherriegel, Verkabelungen usw. Hinweis Beckhoff New Automation Technology CB3263-xxxx Seite 85... -
Seite 86: Thermische Spezifikationen
Prozessors 100°C nicht überschreitet! Eine dauerhafte Überhitzung kann das Board zerstören! Für den Fall, dass die Temperatur 100°C überschreitet, muss die Achtung Umgebungstemperatur reduziert werden. Unter Umständen muss für eine ausreichende Luftzirkulation Sorge getragen werden. Seite 86 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 87: Support Und Service
Beckhoff-Support Kapitel: Support und Service 8 Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff-Produkten und -Systemlösungen zur Verfügung stellt. 8.1 Beckhoff-Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff-Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... -
Seite 88: Anhang: Post-Codes
POST-Codes wird in dem Dokument "Aptio™ 4.x Status Codes" von American Megatrends® erläutert, das auf der Webseite http://www.ami.com erhältlich ist. Zusätzlich werden die folgenden OEM-POST-Codes ausgegeben: Code Beschreibung BIOS-API gestartet PCA9535 gestartet PWRCTRL-Firmware gestartet Seite 88 Beckhoff New Automation Technology CB3263-xxxx... -
Seite 89: Anhang: Ressourcen
BIOS-Setup zu reservieren. Auf der PCI-Seite ist die Exklusivität nicht gegeben und auch nicht möglich. Adresse Funktion IRQ0 Timer IRQ1 IRQ2 (9) IRQ3 IRQ4 IRQ5 IRQ6 IRQ7 IRQ8 IRQ9 IRQ10 IRQ11 SMBus Controller IRQ12 Beckhoff New Automation Technology CB3263-xxxx Seite 89... - Seite 90 PCI Express Port 2 ID0F4Ah PCI Express Port 3 ID0F4Ch PCI Express Port 4 ID0F4Eh ISA Bridge ID0F1Ch SMBus Interface ID0F12h Ethernet Controller x1 ID1533h Ethernet Controller x1 ID1533h Ethernet Controller x1 ID1533h Seite 90 Beckhoff New Automation Technology CB3263-xxxx...
