Storch 120 Compact Originalbetriebsanleitung Seite 45

SB Ordine speciale

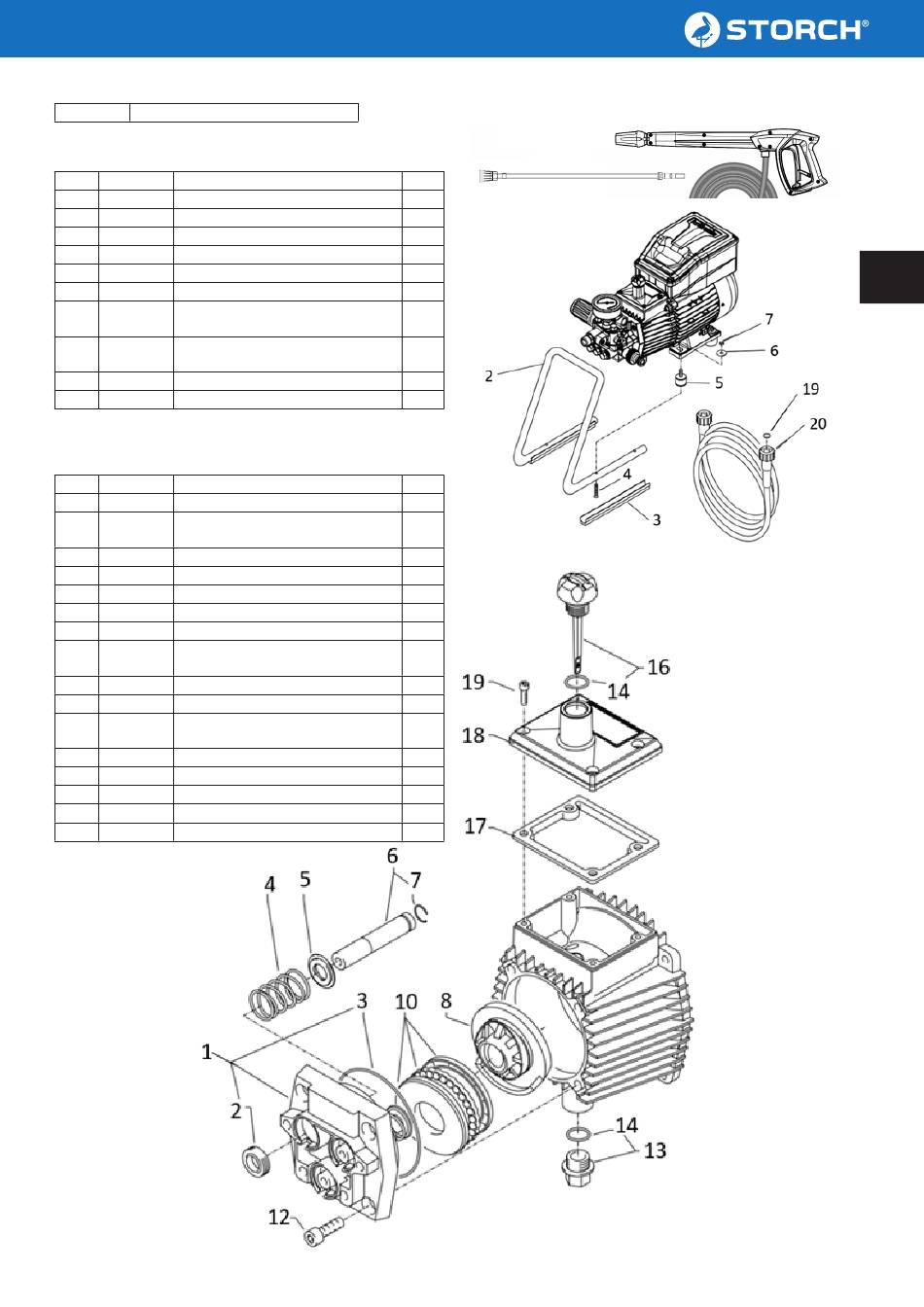

Dispositivo completo
Pos. Cod. art. Descrizione
2 SB Archetto di trasporto
3 SB Asta profilata in gomma
4 SB Vite a testa svasata M 6 x 2 0
5 SB Tampone in gomma 30 x 20
6 SB Rosetta 8,4
7 SB Dado DIN985 M 8
8 65 65 33 Manico pistola ad alta pressione M
22
9 65 65 34 Lancia alta pressione M 22 con
ugello
19 65 65 59 Guarnizione circolare 9,3 x 2,4
20 65 65 14 Tubo flessibile alta pressione 10 m
Parte dell'ingranaggio
Pos. Cod. art. Descrizione
1 SB Piastra alloggiamento
2 65 62 53 Guarnizione di tenuta d'olio 14 x 24
x 7
3 SB Guarnizione circolare 83 x 2
4 SB Molla della biella
5 SB Rondella di spinta della molla 14 mm 3
6 SB Stantuffo 14 mm
7 SB Anello di bloccaggio 14 mm
8 SB Disco obliquo 9,5° (alta pressione
10/122)
10 SB Cuscinetto assiale a sfere, 3 pezzi
12 SB Vite Allen M 8 x 25
13 SB Tappo scarico olio M18 x 1,5 con
magnete
14 SB Guarnizione circolare 12 x 2
16 SB Asta per controllo livello olio rossa
17 SB Guarnizione tappo dell'olio
18 SB Coperchio scatola olio
19 SB Vite Allen M 5 x 12
Quant.
1
2
1
4
4
4
1
1
2
1
Quant.
1
3
1
3
3
3
1
1
4
1
2
1
1
1
4
8
9
IT
45
