Storch 120 Compact Originalbetriebsanleitung Seite 33

SB Commande spéciale

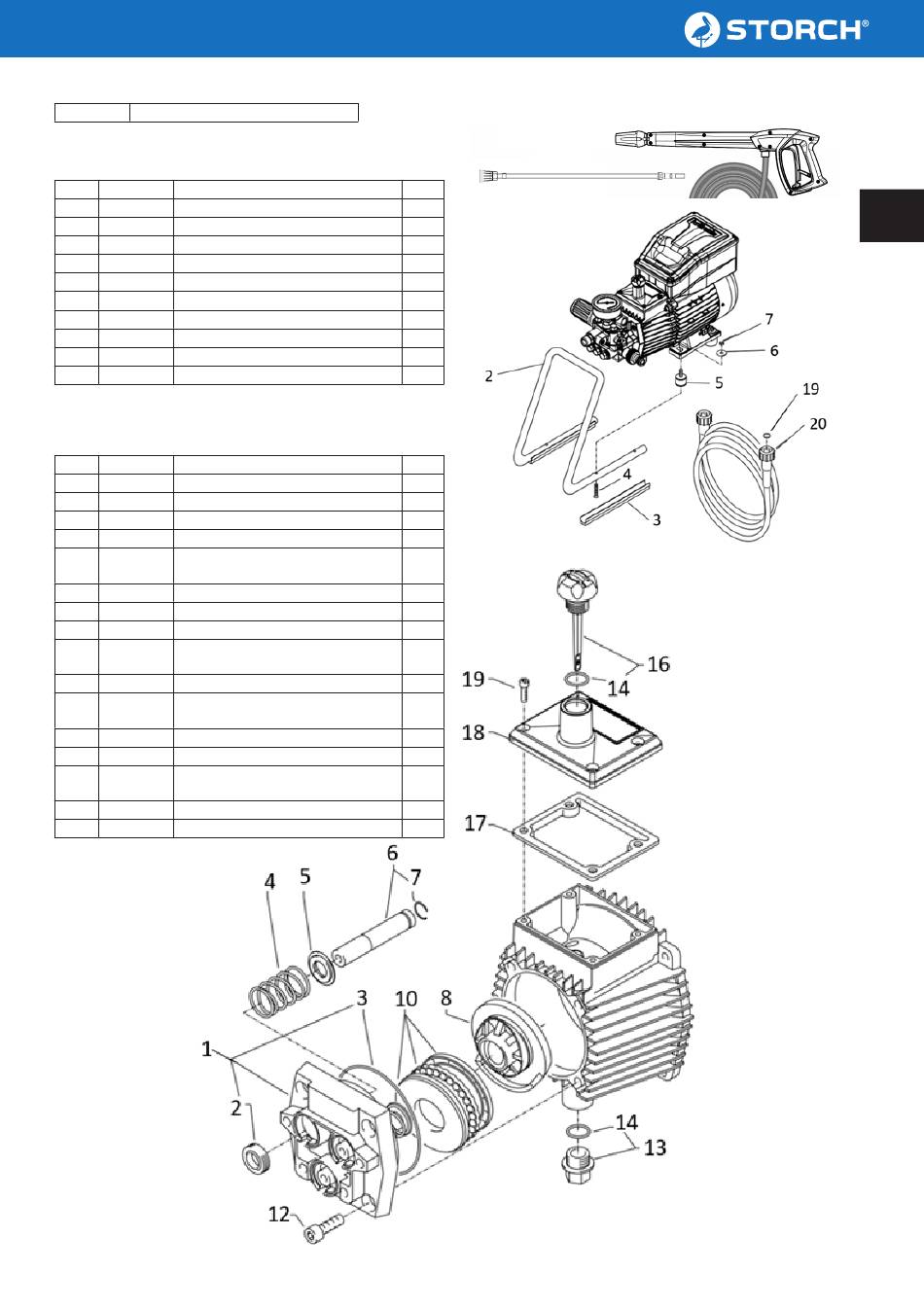

Appareil complet
Pos. Réf. art. Désignation
2 SB Arceau de transport
3 SB Baguette profilée en caoutchouc
4 SB Vis à tête fraisée M6x20
5 SB Butée en caoutchouc 30 x 20
6 SB Rondelle 8,4
7 SB Écrou DIN985 M8
8 65 65 33 Poignée de pistolet HP M22
9 65 65 34 Lance HP M22 avec buse
19 65 65 59 Joint torique 9,3 x 2,4
20 65 65 14 Flexible HP 10 m
Élément de réducteur
Pos. Réf. art. Désignation
1 SB Plaque de boîtier
2 65 62 53 Joint d'huile 14 x 24 x 7
3 SB Joint torique 83 x 2
4 SB Ressort plongeur
5 SB Rondelle de pression élastique
14 mm
6 SB Plongeur 14 mm AZ-L
7 SB Circlips 14 mm
8 SB Plateau oscillant 9,5° (HD 10/122)
10 SB Roulement à billes rainuré axial 3
pièces
12 SB Vis à six pans creux M8x25
13 SB Bouchon de vidange d'huile M18x1,5
avec aimant
14 SB Joint torique 12 x 2
16 SB Jauge d'huile rouge
17 SB Joint d'étanchéité du couvercle
d'huile
18 SB Couvercle carter d'huile
19 SB Vis à six pans creux M5x12
Nombre
1
2
1
4
4
4
1
1
2
1
Nombre
1
3
1
3
3
3
3
1
1
4
1
2
1
1
1
4
8
9
FR
33
