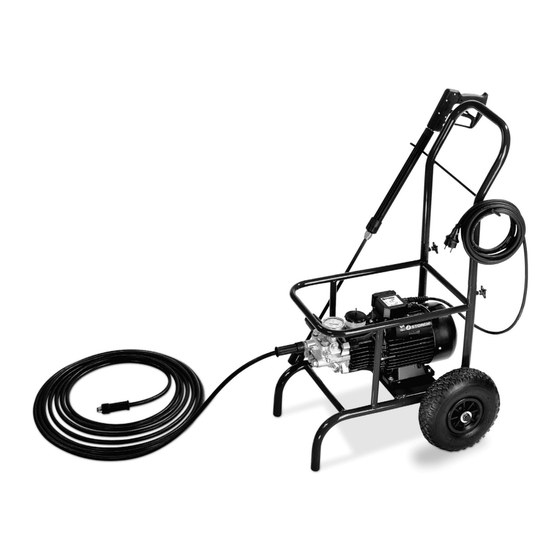

- Seite 1 Profi-Hochdruck-Reiniger 135 bar Professionele hogedrukreiniger 135 bar Nettoyer haute pression professionnel 135 bars Idropulitrice ad alta pressione/135 bar - professionale Professional 135 bar High-Pressure Cleaner Profesion·vysokotlaké čistící zařízení 135 barů...
-
Seite 2: Inhaltsverzeichnis
Vielen Dank für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich für ein Qualitäts-Produkt entschieden. Haben Sie trotzdem Anregungen zur Verbesserung oder aber vielleicht einmal ein Problem, so freuen wir uns sehr, von Ihnen zu hören. Bitte sprechen Sie mit Ihrem Außendienst-Mitarbeiter oder in dringenden Fällen auch mit uns direkt. -
Seite 3: Gerätebeschreibung / Funktion
Gerätebeschreibung / Funktion Zulauf Wasseranschluß mit Filter Ansaugschlauch mit Filterkorb (Sonderzubehör) Hochdruckpumpe Manometer Druckregelventil-Sicherheitsventil Hochdruck-Injektor für Reinigungsmittel Hochdruckschlauch Spritzpistole Wasser Hochdrucklanze 10. Regeldüse Wasser- und Reinigungs- / Pflegemittelsystem Das Wasser kann unter Druck der Hochdruckpumpe zuge- führt oder direkt aus einem drucklosen Behälter ange- saugt werden. -
Seite 4: Aufstellung: Standort
Aufstellung Standort Die Maschine darf nicht in feuer- und explosionsgefährdeten Räumen sowie in Pfützen aufgestellt und betrieben werden. Das Gerät darf nicht unter Wasser betrieben werden. ACHTUNG: Niemals lösungsmittelhaltige Flüssigkeiten wie Lackverdünnungen, Benzin, Öl oder ähnliche Flüssigkeiten ansaugen. Angaben der Zusatzmittel-Merkblätter beachten. Die Dichtungen im Gerät sind nicht lösungsmit- telbständig! Der Sprühnebel von Lösungsmitteln ist hochentzündlich, explosionsfähig und giftig. -
Seite 5: Inbetriebnahme
Inbetriebnahme 1. Hochdrucklanze mit der Handpistole verbinden. 3. Die Maschine kann wahlweise an die Druckwasserlei- tung mit kaltem oder bis zu 60° C heißem Wasser ange- schlossen werden. Beim Außenansaugen auf sauberes Wasser achten. HINWEIS: Wassereingangsfilter Art.-Nr. 65 65 60 verwenden. Der Schlauchquerschnitt muß... -
Seite 6: Außerbetriebnahme
Reinigungsmittel ansaugen Außerbetriebnahme Chemiesieb Nr. 5 in Behälter mit Reinigungsmittel ste- 1. Gerät abschalten cken. Regeldüse Nr. 4 aufdrehen, dann kann der Injek- 2. Wasserzufuhr sperren tor das Reinigungsmittel ansaugen. Beim Schließen der 3. Pistole kurz öffnen, bis der Druck abgebaut ist Regeldüse durch Verdrehen wird die Chemiezufuhr auto- 4. -
Seite 7: Kleine Reparaturen Selbst Gemacht
Kleine Reparaturen selbst gemacht Aus Düse kommt wenig oder kein Wasser Manometer zeigt 10% mehr Druck an als Betriebsdruck! Wenn der Injektor verschmutzt ist, nehmen Sie zuerst den Schlauch ab! Drehen Sie dann das Wasser auf. Gewöhnlich kommt nun ein kräftiger Wasserstrahl. Kommt nur ein schwacher Wasserstrahl, ... -
Seite 8: Ventil Verschmutzt Oder Verklebt
Ventil verschmutzt oder verklebt - Manometer zeigt keinen vollen Druck - Der Hochdruckschlauch vibriert - Wasser tritt stoßweise aus - Ventile können verkleben, wenn das Gerät lange nicht gebraucht wurde. Ist ein Ventil verstopft, zeigt das Manometer wenig oder gar keinen Druck Oder der Hochruck-Schlauch vibriert! Drehen Sie mit einem Ringschlüssel das Ventil auf... -
Seite 9: Ersatzteilliste
Ersatzteilliste Ventilgehäuse APG mit integriertem Unloaderventil für 14 mm Plunger-Durchmesser Pos. Bezeichnung Stück Pos. Bezeichnung Stück Ventilgehäuse APG mit integr. UL 31 .1 Leckagering für 14 mm-Plunger (große Ventile mit LR) für 14 mm Plun- 31.1 Zwischenring für 14 mm-Plunger ger-Durchmesser O-Ring 15 x 1,5 Ventilstopfen... - Seite 10 Rechnung frei an unser Logistik Center in Berka oder an eine von uns autorisierte Service- Station eingeschickt wird. Zuvor bitten wir Sie, uns unter unserer kostenlosen STORCH Service-Hotline 08 00 . 7 86 72 47 zu kontaktieren. Gewährleistungs- bzw. Garantieanspruch: Reparaturansprüche bestehen ausschließlich an Werkstoff- oder Fertigungsfehler sowie ausschließlich bei bestim-...
-
Seite 11: Eg- Konformitätserklärung
EG- Konformitätserklärung Name / Anschrift des Ausstellers: STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6-8 D - 42107 Wuppertal Hiermit erklären wir, dass die nachstehend bezeichnete Maschine Bezeichnung der Maschine: Profi-Hochdruck-Reiniger 135 bar Maschinentyp: Hochdruckreiniger Artikelnummer: 65 60 00 den einschlägigen Bestimmungen folgender Richtlinien entspricht:... - Seite 64 Art.-Nr. Bezeichnung 65 60 00 Profi-Hochdruck-Reiniger 135 bar Art. nr. Beschrijving 65 60 00 Professionele hogedrukreiniger 135 bar Référence Désignation 65 60 00 Nettoyeur haute pression professionnel 135 bars N. art. Denominazione 65 60 00 Idropulitrice ad alta pressione 135 bar-professionale Art.
