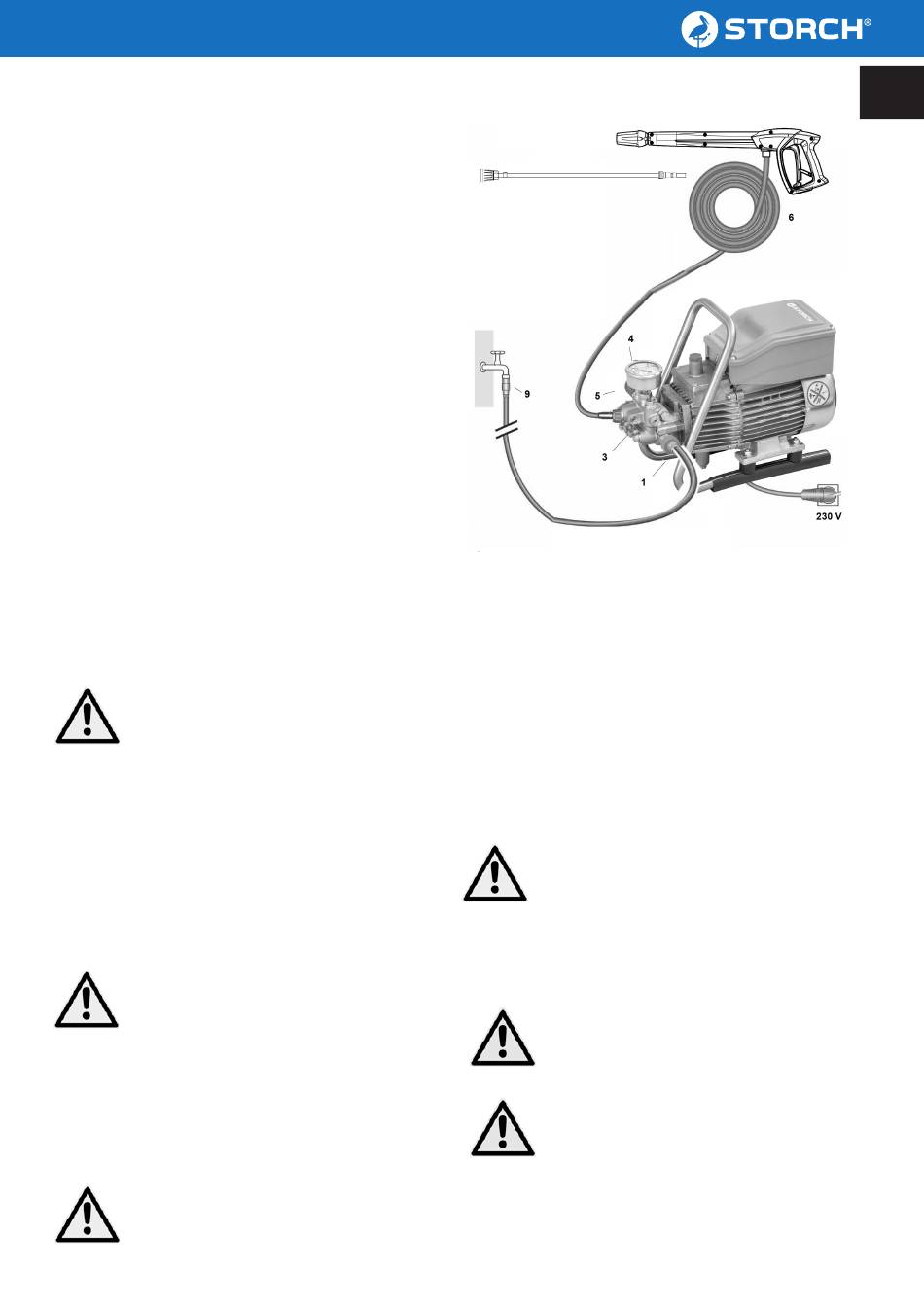

Gerätebeschreibung / Funktion
1 Zulauf Wasseranschluß mit Filter
3 Hochdruckpumpe
4 Manometer
5

Druckregel-Sicherheitsventil

6 Hochdruckschlauch
7 Spritzpistole
8 Waschlanze

Funktionsweise

Dem Hochdruckreiniger wird das Wasser aus der Was-
serleitung unter Druck zugeführt. Anschließend wird das
Wasser von der Hochdruckpumpe unter Druck der Wasch-
lanze zugeführt. Durch die Düse an der Waschlanze wird
der Hochdruckstrahl gebildet.

Spritzpistole mit Waschlanze

Die Spritzpistole ermöglicht den Betrieb der Maschine nur
bei betätigtem Sicherheitsschalthebel.
Durch Betätigen des Hebels wird die Spritzpistole geöff-
net. Das Wasser wird dann zur Düse gefördert. Der
Spritzdruck baut sich auf und erreicht schnell den gewähl-
ten Arbeitsdruck.
Durch Loslassen des Schalthebels wird die Pistole
geschlossen und weiterer Austritt von Wasser aus der
Waschlanze verhindert. Der Druckstoß beim Schließen
der Pistole öffnet das Druckregelventil-Sicherheitsventil
und die Pumpe fördert mit dem gewählten Arbeitsdruck
zur Waschlanze.
Die Spritzpistole ist eine Sicherheitseinrichtung
Reparaturen dürfen nur von Sachkundigen vor-
genommen werden. Bei Ersatzbedarf sind nur
vom Hersteller zugelassene Bauteile zu ver-
wenden.
Druckregel-Sicherheitsventil
Das Druckregelventil-Sicherheitsventil
Maschine vor unzulässig hohem Überdruck und ist so
gebaut, dass es nicht über den zulässigen Betriebsdruck
hinaus eingestellt werden kann. Die Begrenzungsmutter
des Drehgriffes ist mit Lack versiegelt.
Durch Betätigen des Drehgriffes können der Arbeitsdruck
und die Spritzmenge stufenlos eingestellt werden.
Austausch, Reparaturen, Neueinstellungen und
Versiegelungen dürfen nur von Sachkundigen
vorgenommen werden.
Motorschutzschalter
Der Motor wird durch einen Motorschutzschalter vor
Überlastung geschützt. Bei Überlastung schaltet der
Motorschutzschalter den Motor ab. Bei wiederholtem
Abschalten des Motors durch den Motorschutzschalter
Störungsursache beseitigen (siehe Seite 7/8).
Austausch und Prüfarbeiten dürfen nur von
Sachkundigen
getrennter Maschine, d.h. bei gezogenem
Netzstecker, vorgenommen werden.
schützt
bei vom elektrischen
Aufstellung
Standort
Die Maschine darf nicht in feuer- und explosionsgefähr-
deten Räumen sowie in Pfützen aufgestellt und betrieben
werden. Das Gerät darf nicht unter Wasser betrieben wer-
die
den.
ACHTUNG:
Niemals lösungsmittelhaltige Flüssigkeiten wie
Lackverdünnungen, Benzin, Öl oder ähnliche
Flüssigkeiten ansaugen. Angaben der Zusatz-
mittel-Merkblätter beachten. Die Dichtungen im Gerät
sind nicht lösungsmittelbständig! Der Sprühnebel von
Lösungsmitteln ist hochentzündlich, explosionsfähig und
giftig.
ACHTUNG:
Bei Betrieb mit Warmwasser ab 60°C treten
erhöhte Temperaturen auf. Gerät nicht ohne
Schutzhandschuhe anfassen.
Bei Verwendung eines Verlängerungskabels
muß dieses einen Schutzleiter haben, der vor-
schriftsgemäß an den Steckverbindungen
angeschlossen ist. Die Leiter des Verlänge-
rungskabels
schnitt von 2,5 mm² haben. Die Steckverbindungen müs-
Netz
sen eine spritzwassergeschützte Ausführung sein und dür-
fen nicht auf nassem Boden liegen.
müssen einen Mindestquer-
