Vielen Dank
für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich für ein Qualitäts-Produkt entschieden.
Haben Sie trotzdem Anregungen zur Verbesserung oder aber vielleicht einmal ein Problem,
so freuen wir uns sehr, von Ihnen zu hören. Bitte sprechen Sie mit Ihrem Außendienst-Mitarbeiter oder
in dringenden Fällen auch mit uns direkt.
Ihr Ansprechpartner bei technischen Fragen:
Gerhard Hesse
STORCH Hotline:
0202.4920112
Telefax:
0202.4920244

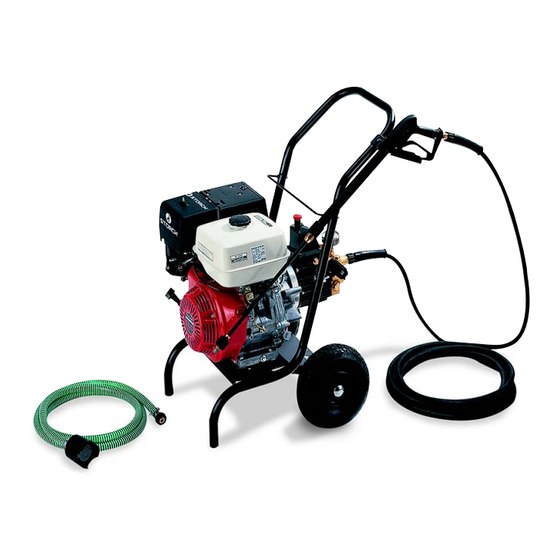

Profi-Hochdruck-
reiniger
220 bar, Benzin
1 1 1 1 1
F
D
NL
GB
CZ
I
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Storch 656050D
Inhaltszusammenfassung für Storch 656050D
- Seite 1 220 bar, Benzin Vielen Dank für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich für ein Qualitäts-Produkt entschieden. Haben Sie trotzdem Anregungen zur Verbesserung oder aber vielleicht einmal ein Problem, so freuen wir uns sehr, von Ihnen zu hören. Bitte sprechen Sie mit Ihrem Außendienst-Mitarbeiter oder in dringenden Fällen auch mit uns direkt.
- Seite 2 Sehr verehrter Kunde, Beschreibung wir möchten Sie zu Ihrem neuen fahrbaren Hochdruck- reiniger herzlich beglückwünschen und uns für den Kauf bedanken! Um den Umgang mit dem Gerät zu erleichtern, dürfen wir Ihnen auf den nachfolgenden Seiten das Gerät erklären. Anwendungsbeispiele sind: - Fassaden - Fahrzeuge aller Art - Behälter - Gehwegplatten...
- Seite 3 Für den Motor ist nur die Betriebsanleitung von Wasser- und Reinigungs-Pflegemittelsystem Honda zu beachten ! Das Wasser kann unter Druck der Hochdruckpumpe zuge- Motor-Sicherheit: (Siehe Anleitung Honda) führt oder direkt aus einem drucklosen Behälter angesaugt werden. Anschließend wird das Wasser von der Hochdruck- pumpe unter Druck dem Sicherheitsstrahlrohr zugeführt.
- Seite 4 Sicherheitshinweise Kurzbetriebsanleitung 1. Hochdruckschlauch mit Spritzpistole und Gerät verschrauben. Für Rückstoß - Hinweis auf Seite 2! 2. Saugseitigen Wasseranschluß herstellen. 3. Gerät entlüften (Spritzpistole mehrmals öffnen und schließen). 4. Motor bei geöffneter Spritzpistole starten und mit dem Waschvorgang beginnen. 5. Nach Beendigung des Waschvorgangs Pumpe vollständig entleeren (ohne Saug- und Druckschlauch ca.
- Seite 5 LIEFERUMFANG INBETRIEBNAHME 1. Profi-Hochdruckreiniger 220 bar mit Wagen 1. Ölmeßstab 2. Hochdrucklanze mit der Handpistole verbinden. 2. Sprühlanze mit Regeldüse und Hochdruckdüse, Flachstrahl 3. Hochdruckschlauch schlingenfrei abrollen und mit der 3. Spritzpistole mit Isohandgriff und Verschraubung Handpistole und Pumpe verbinden. Bei Verlängerung max.
- Seite 6 Maschine kann wahlweise Druckverstellung Druckwasserleitung mit kaltem oder bis 70°C heißem Durch Verdrehen des Handrades. Maximaler Druck ist fest Wasser angeschlossen werden (siehe Seite 2). eingestellt. Beim Außenansaugen auf sauberes Wasser achten. Der Schlauchquerschnitt muß mindestens 3/4" haben (freier Durchgang). Sieb Nr. 1 muß immer sauber sein. Reinigungsmittel ansaugen: Sieb vor jeder Chemiesieb in Behälter mit Reinigungsmittel stecken.
- Seite 7 WARNUNG! KLEINE REPARATUREN - SELBST GEMACHT ! Kinder dürfen nicht mit Hochdruckreinigern arbeiten! Aus der Düse kommt wenig oder kein Wasser! - Manometer zeigt 10% mehr Druck an als Betriebsdruck! Den Wasserstrahl nie auf Menschen oder Tiere richten! Das Gerät nicht mit Hochdruck oder Wasserstrahl absprühen ! Wenn der Injektor verschmutzt ist, nehmen Sie zuerst den Schlauch ab!
-
Seite 8: Düse Verstopft
Düse verstopft! Ventil verschmutzt oder verklebt! - Es kommt kein Wasser, aber Manometer zeigt vollen - Manometer zeigt keinen vollen Druck Druck! - Der Hochdruckschlauch vibriert - Wasser tritt stoßweise aus - Ventile können verkleben, wenn das Gerät lange nicht gebraucht wurde. -
Seite 9: Allgemeine Vorschriften
Allgemeine Vorschriften Prüfungen Die Maschine ist nach den "Richtlinien für Flüssigkeits- strahler" bei Bedarf, jedoch mindestens alle 12 Monate, durch einen Sachkundigen darauf zu prüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung sind schriftlich festzuhalten. Formlose Auf- zeichnungen genügen. - Seite 10 Komplettaggregat Ersatzteilliste Profi-HDR 220 bar mit Wagen Komplettaggregat Pos. Art.-Nr. Bezeichnung Stck. Pos. Art.-Nr. Bezeichnung Stck. 65 60 64 Starlock-Kappe 65 60 52 Wagen 65 60 65 Rad luftbereift 65 60 53 Wagen kpl. (Pos. 1+3) 65 60 66 Innensechskantschraube 65 60 54 Sechskantschraube M 8 x 30 M 6x40...
- Seite 11 Antrieb Ersatzteilliste Profi-HDR 220 bar mit Wagen Antrieb AQ-Pumpe Pos. Art.-Nr. Bezeichnung Stck. Pos. Art.-Nr. Bezeichnung Stck. 65 60 80 Ölgehäuse 65 64 33 Ölschauglas M 18 x 1,5 65 60 81 Kupfer-Dichtring 65 60 96 Flachdichtung 65 60 82 Ölablaßschraube 65 60 97 Deckel Ölgehäuse...
-
Seite 12: Ersatzteilliste Profi-Hdr 220 Bar Mit Wagen
Ventilgehäuse Ersatzteilliste Profi-HDR 220 bar mit Wagen Ventilgehäuse AQ-Pumpe Pos. Art.-Nr. Bezeichnung Stck. 65 61 08 Ventilgehäuse 65 61 09 O-Ring 18 x 2 65 61 10 Ein-/Auslaßventil 65 61 11 O-Ring 21 x 2 65 61 12 Ventilstopfen 65 61 13 Sicherungsring 65 61 14 Innensechskantschraube... - Seite 13 Ersatzteilliste Profi-HDR 220 bar mit Wagen Unloaderventil AQ-Pumpe Pos. Art.-Nr. Bezeichnung Stck. Pos. Art.-Nr. Bezeichnung Stck. 65 61 29 Ventilkörper 65 61 44 Elastic-Stop-Mutter M 8 x 1 65 61 30 Kolbenführung 65 61 45 Mutter M 8 x 1 65 61 31 Steuerkolben 8 mm 65 61 46...
- Seite 14 Schlauchtrommel Ersatzteilliste Profi-HDR 220 bar mit Wagen Schlauchtrommel Pos. Art.-Nr. Bezeichnung Stck. Pos. Art.-Nr. Bezeichnung Stck. 65 61 73 Wellensicherungsring 22 x 1,5 2 65 61 58 Seitenschale Schlauchführung 1 65 61 74 Wellensicherungsring 16 x 1 65 61 59 Seitenschale Wasserführung 65 61 39 Parbaks 16 mm...
-
Seite 15: Drehzahlregulierung
Drehzahlregulierung Ersatzteilliste Profi-HDR 220 bar mit Wagen Drehzahlregulierung Pos. Art.-Nr. Bezeichnung Stck. 65 61 82 Grundteil 65 61 83 Druckhülse 65 61 84 Steuerkolben 65 61 85 Querbolzen 65 61 86 Druckfeder 2,0 x 9,5 x 70 65 61 87 Gewindestift M 4 x 6 DIN 913 65 61 88 Parbaks 7 mm... - Seite 16 Ersatzteilliste Profi-HDR 220 bar mit Wagen Turbokiller Turbokiller Pos. Art.-Nr. Bezeichnung Stck. 65 62 14 Sprühkörperschutz 65 62 15 Sprühkörper 65 62 16 O-Ring 10 x 1 65 62 17 Düsenschalter mit Düsensitz 65 62 18 Düse 055 65 62 19 Ring 65 62 20 Rotor...
- Seite 17 Prüfbericht für STORCH-Profi-Hochdruckreiniger 220 bar mit Wagen Regelmäßige Prüfung alle 12 Monate bei gewerblicher Nutzung! Geräte Nr. Geräte Typ Es ist zu überprüfen: 1. Sicherheitseinrichtungen 2. Allgemeinzustand a) Manometer a) Hochdruckschlauch b) Sicherheitsventil b) Spritzpistole (Druckregelung) c) Motor c) Betriebsdruck d) Ölstand...
-
Seite 18: Eg-Konformitätserklärung
Hiermit erklären wir, daß die Bauart von: Hiermit erklären wir, daß die Bauart von: Hiermit erklären wir, daß die Bauart von: Hiermit erklären wir, daß die Bauart von: STORCH Profi-Hochdruckreiniger 220 bar STORCH Profi-Hochdruckreiniger 220 bar STORCH Profi-Hochdruckreiniger 220 bar STORCH Profi-Hochdruckreiniger 220 bar STORCH Profi-Hochdruckreiniger 220 bar Art.-Nr. - Seite 20 65 60 50 Profi-Hochdruckreiniger 220 bar 65 60 51 Schlauchtrommel Malerwerkzeuge & Profigeräte GmbH incl. 20 m Hochdruckschlauch Platz der Republik 6 8 42107 Wuppertal Telefon: +49 (0)2 02 . 49 20 Telefax: +49 (0)2 02 . 49 20 E mail: info@storch.de Internet: www.storch.de...
