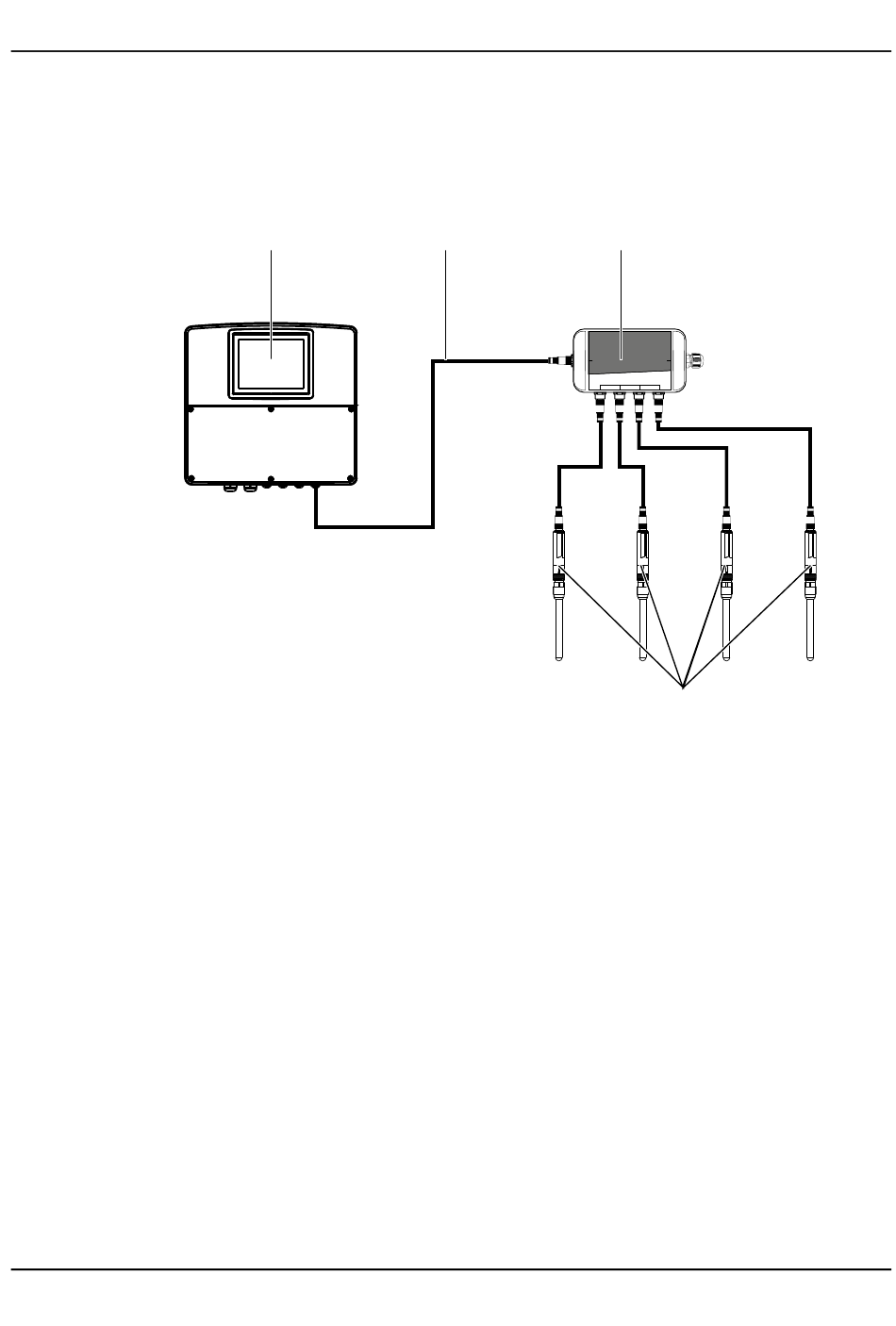

Sternverteilung mit JUMO digiLine hubs und Busspeisung aus dem digiLine-Mastergerät
Dargestellt wird der Anschluss von 4 digitalen Sensoren mit 5-poligen M12-Steckanschlüssen an einem
JUMO AQUIS touch S/P. Die Busverkabelung wird mit 1 JUMO digiLine hub in Sterntopologie aufgebaut.
Die Sensoren erhalten ihre Spannungsversorgung (DC 5 V und DC 24 V) vom Mastergerät über die
Busverkabelung. Die Anzahl der digitalen Sensoren, die in ein digiLine-System eingebunden werden
können, ist der Betriebsanleitung des jeweiligen JUMO Mastergerätes zu entnehmen.
(1)
JUMO digiLine-Master-Gerät (JUMO AQUIS touch S/P)
(2)
JUMO digiLine-Master-Anschlusskabel mit einseitig offenen Aderenden zum Anschluss an Geräte
mit Schraub- oder Federzugklemmen (siehe Zubehör); der Anschluss ist in der Betriebsanleitung
des JUMO AQUIS touch S/P beschrieben.
(3)
JUMO digiLine hub mit 4 × M12-Buchsen und 1× M12-Steckanschluss jeweils 5-polig A-kodiert;
Versorgung DC 24 V und DC 5 V aus dem JUMO AQUIS touch S/P und Spannungsversorgungs-
wahlschalter in Schalterstellung 1 (siehe Kapitel 6.2.1 „Busspannungsversorgung", Seite 21)
(4)
digitale Sensoren mit 5-poligen JUMO digiLine-Elektroniken; der Anschluss an den JUMO digiLine
hub erfolgt mit M12-Verbindungskabeln 5-polig und A-kodiert
(1)
6 Elektrischer Anschluss
(2)
Bus In
(3)
ext.
Power
Supply
Bus Out
(4)
27
