5 Montage

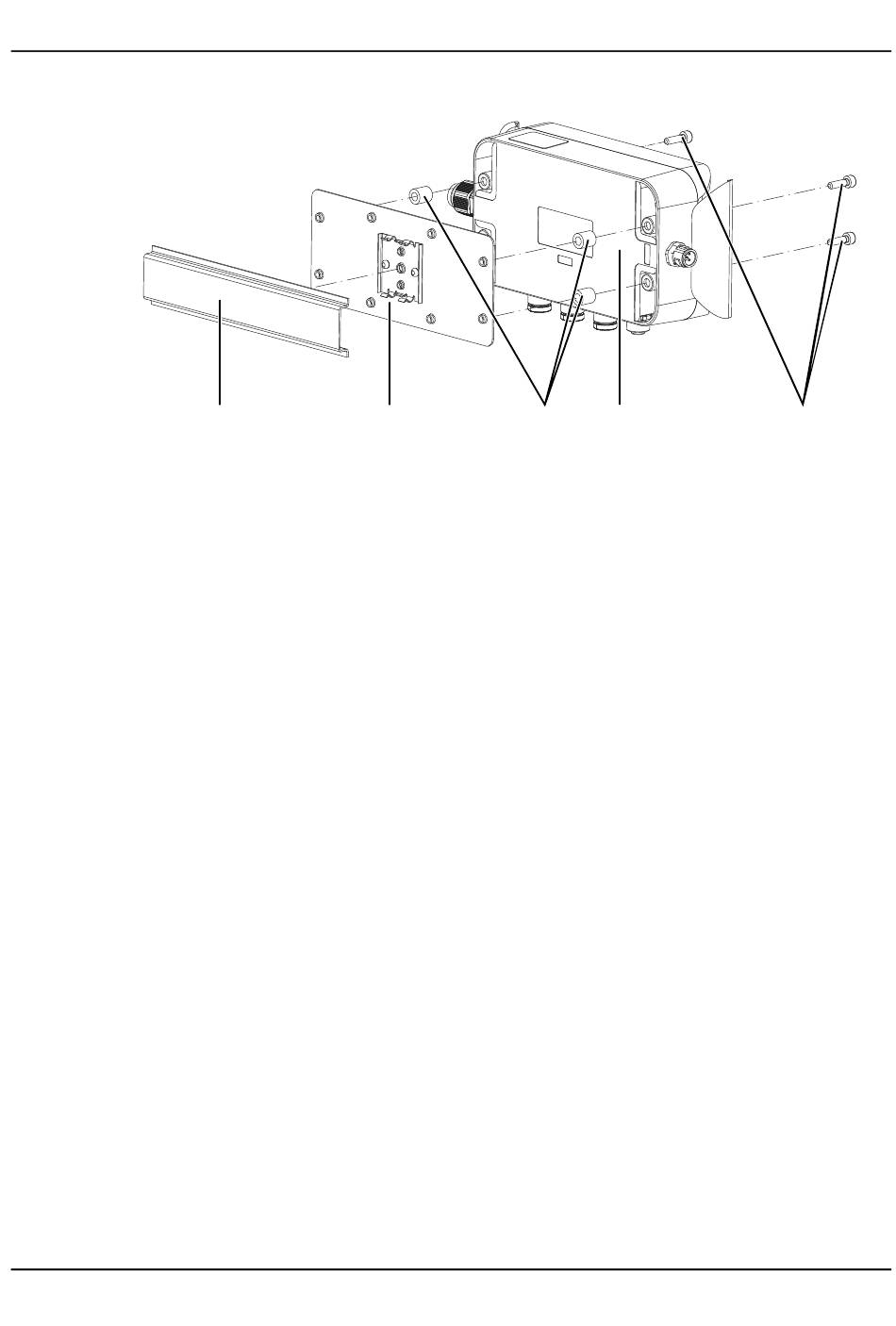

Hutschienenmontage
(1)
Hutschiene
(2)
Hutschienenadapter aus dem Lieferumfang des Hutschienenmontagesets
(siehe Kapitel 4.4 „Zubehör", Seite 14)
(3)
Distanzbuchsen aus dem Lieferumfang des JUMO digiLine hubs
(4)
JUMO digiLine hub
(5)
Zylinderschrauben M4 × 16 aus dem Lieferumfang des Hutschienenmontagesets
(siehe Kapitel 4.4 „Zubehör", Seite 14)
Vorgehensweise bei der Hutschienenmontage
1.
Klappen Sie beiden seitlichen Schraubenabdeckungen an der Gerätefront auf.
2.
Stecken Sie die Befestigungsschrauben (Zylinderschrauben M4 × 16) aus dem Lieferumgang des
Hutschienenmontagesets durch die Befestigungslöcher und schieben Sie die Distanzbuchsen aus
dem Lieferumfang des JUMO digiLine hubs über die Schraubengewinde.
3.
Befestigen Sie den JUMO digiLine hub mit den Schrauben wie in der Zeichnung oben dargestellt
am Hutschienenadapter des Hutschienenmontagesets. Optional kann das Hutschienenmonta-
geset mit dem Wetterschutzdach kombiniert werden (siehe Kapitel 4.4 „Zubehör", Seite 14). Ana-
log zur Aufbaumontage wird dieses dann zwischen JUMO digiLine hub und Hutschienenadapter
eingelegt und zusammen mit dem JUMO digiLine hub am Hutschienenadapter festgeschraubt.
4.
Verschließen Sie die Schraubenabdeckungen durch vorsichtiges Zudrücken von Hand, bis die Ab-
deckungen einrasten.
5.
Hängen Sie den JUMO digiLine hub mit der Hutschienenadapter in der Hutschiene ein und lassen
Sie alle Rastnasen des Hutschienenadapters durch Drücken am Gehäuse in der Hutschiene ein-
rasten.
18
(1)
(2)
(3)
(4)
(5)
