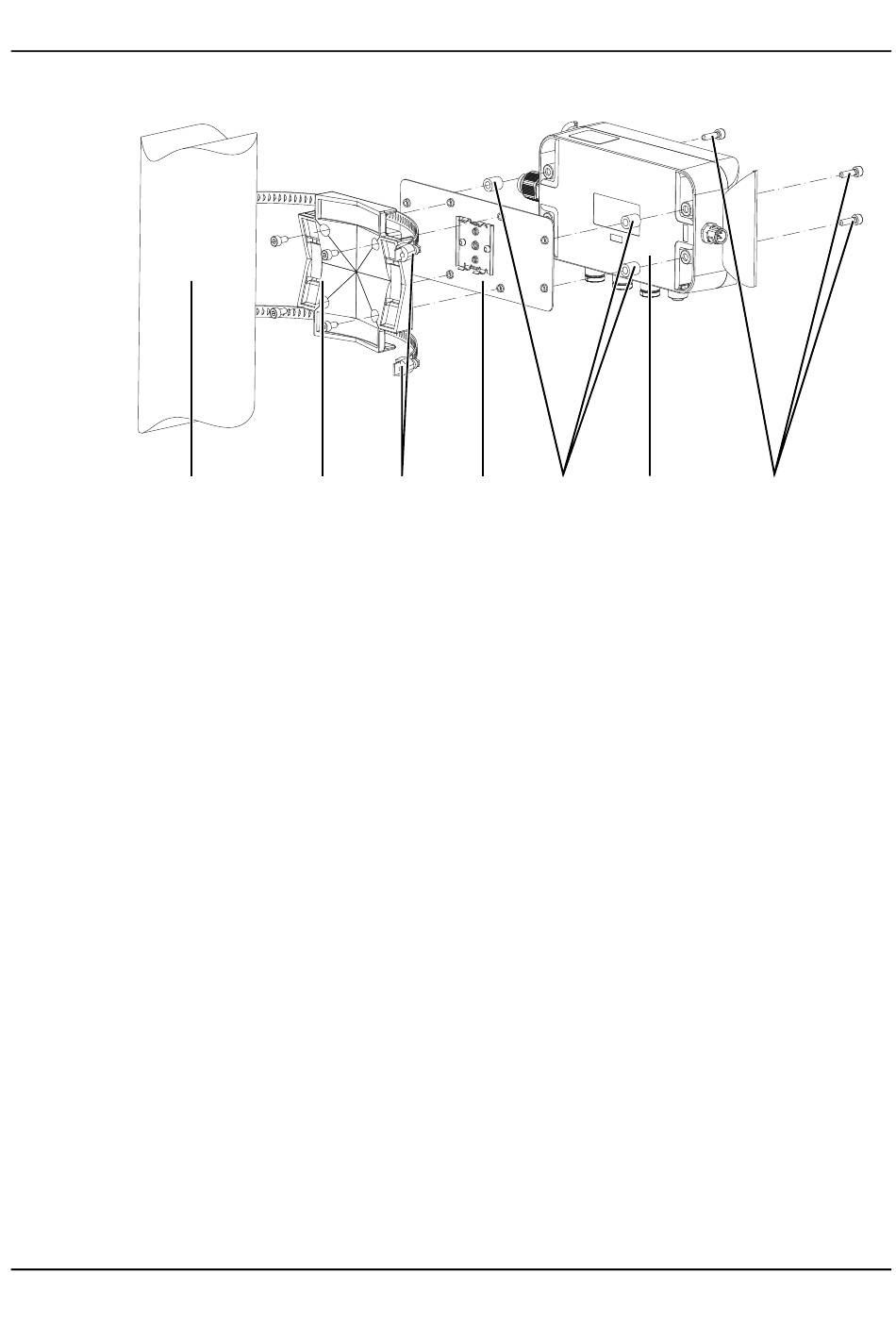

Rohrmontage
(1)
(1)
Rohr/Mast
(2)
Rohrhalterung aus dem Lieferumfang des Rohrmontagesets (siehe Kapitel 4.4 „Zubehör",
Seite 14)
(3)
Rohrschellen aus dem Lieferumfang des Rohrmontagesets (siehe Kapitel 4.4 „Zubehör", Seite 14)
(4)
Hutschienenadapter aus dem Lieferumfang des Rohrmontagesets
(siehe Kapitel 4.4 „Zubehör", Seite 14)
(5)
Distanzbuchsen aus dem Lieferumfang des JUMO digiLine hubs
(6)
JUMO digiLine hub
(7)
Zylinderschrauben M4 × 16 aus dem Lieferumfang des Rohrmontagesets
(siehe Kapitel 4.4 „Zubehör", Seite 14)
Vorgehensweise bei der Rohrmontage
1.
Klappen Sie beiden seitlichen Schraubenabdeckungen an der Gerätefront auf.
2.
Stecken Sie die Befestigungsschrauben (Zylinderschrauben M4 × 16) aus dem Lieferumgang des
Rohrmontagesets durch die Befestigungslöcher und schieben Sie die Distanzbuchsen aus dem
Lieferumfang des JUMO digiLine hubs über die Schraubengewinde.
3.
Befestigen Sie den JUMO digiLine hub mit den Schrauben wie in der Zeichnung oben dargestellt
am Hutschienenadapter des Rohrmontagesets. Optional kann das Rohrmontageset mit dem Wet-
terschutzdach kombiniert werden (siehe Kapitel 4.4 „Zubehör", Seite 14). Analog zur Aufbaumon-
tage wird dieses dann zwischen JUMO digiLine hub und Hutschienenadapter eingelegt und
zusammen mit dem JUMO digiLine hub am Hutschienenadapter festgeschraubt.
4.
Verschließen Sie die Schraubenabdeckungen durch vorsichtiges Zudrücken von Hand, bis die Ab-
deckungen einrasten.
5.
Bringen Sie die Rohrhalterung mit den Rohrschellen aus dem Lieferumfang des Rohrmontagesets
gemäß der Darstellung in der Zeichnung am Rohr/Mast an.
6.
Hängen Sie den JUMO digiLine hub mit der Hutschienenadapter in der Hutschiene der Rohrhalte-
rung ein und lassen Sie alle Rastnasen des Hutschienenadapters durch Drücken am Gehäuse in
der Hutschiene einrasten.
(2)
(3)
(4)
(5)
(6)
5 Montage
(7)
