5.4
Montieren

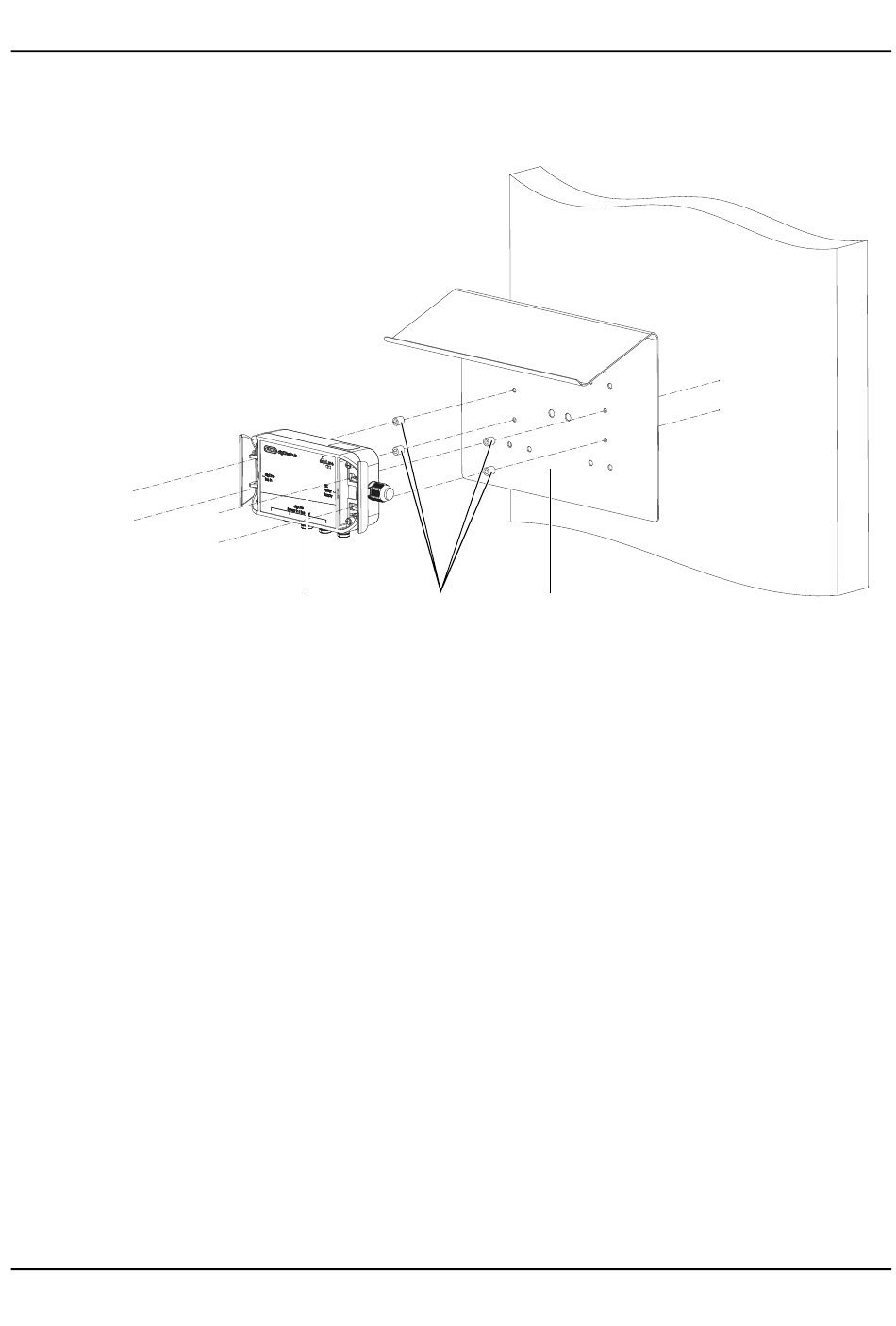

Aufbaumontage mit/ohne Wetterschutzdach
(1)
JUMO digiLine hub mit aufgeklappten Schraubenabdeckungen
(2)
Distanzbuchsen aus dem Lieferumfang des JUMO digiLine hubs
(3)
Wetterschutzdach (siehe Kapitel 4.4 „Zubehör", Seite 14)
Vorgehensweise bei der Aufbaumontage
1.
Zeichnen Sie die Befestigungslöcher an. Beachten Sie dabei die Abmessungen (siehe
Kapitel 5.3 „Abmessungen", Seite 16) und lassen Sie im Bereich der Kabeleinführungen, Stecker
und Buchsen genug Platz zum Rangieren der Kabel.
2.
Klappen Sie beiden seitlichen Schraubenabdeckungen an der Gerätefront auf.
3.
Stecken Sie geeignete Befestigungsschrauben durch die Befestigungslöcher und schieben Sie die
Distanzbuchsen aus dem Lieferumfang des JUMO digiLine hubs über die Schraubengewinde.
4.
Befestigen Sie den JUMO digiLine hub mit den Schrauben in den vorbereiteten Befestigungslö-
chern wie in der Zeichnung oben dargestellt mit/ohne Wetterschutzdach. Das Wetterschutzdach
ist optional bei JUMO erhältlich (siehe Kapitel 4.4 „Zubehör", Seite 14).
5.
Verschließen Sie die Schraubenabdeckungen durch vorsichtiges Zudrücken von Hand, bis die Ab-
deckungen einrasten.
(1)
(2)
(3)
