6 Elektrischer Anschluss

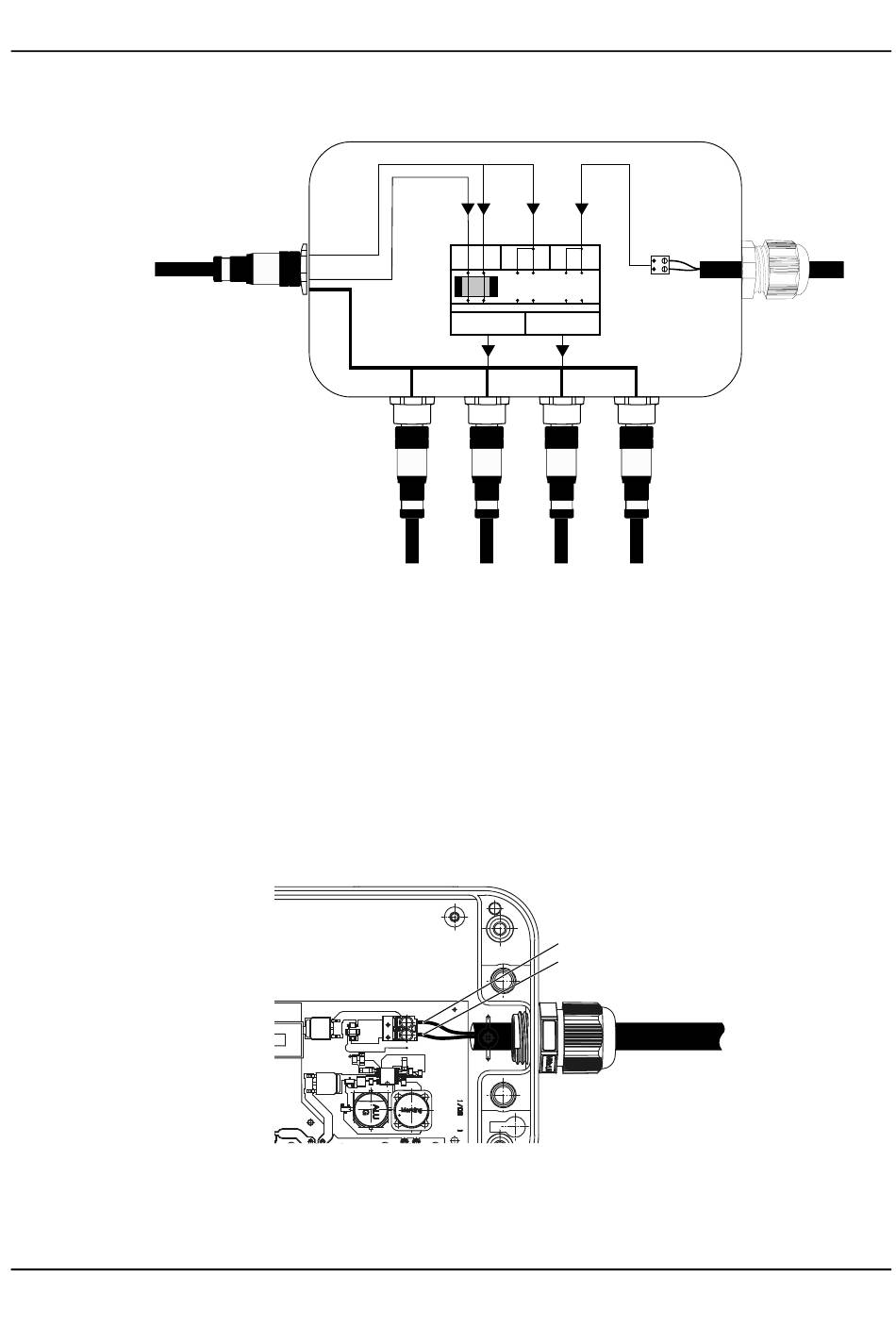

Wählen Sie die richtige Spannungsversorgung gemäß dem folgenden Schema aus und bringen den
Spannungsauswahlschalter in die entsprechende Schalterstellung.
Schalterstellung 1: Versorgung DC 24 V und DC 5 V durch Mastergerät
Das Mastergerät speist sowohl DC 24 V als auch DC 5,3 V ein. Die Spannungen werden direkt auf
die 24-Volt-Ader bzw. 5-Volt-Ader der Busleitung durchgeschaltet.
Schalterstellung 2: Versorgung DC 24 V durch Mastergerät
Das Mastergerät speist DC 24 V ein. Im JUMO digiLine hub wird diese Spannung direkt auf die 24-
Volt-Ader der Busleitung durchgeschaltet. Die 5-Volt-Ader wird außerdem mit DC 5,3 V gespeist
(Umsetzung von DC 24 V auf DC 5,3 V durch internen Spannungsregler).
Schalterstellung 3: Versorgung durch separates Netzteil
Ein externes Netzteil speist über die vorgesehenen Klemmen im JUMO digiLine hub DC 24 V ein.
Im JUMO digiLine hub wird diese Spannung direkt auf die 24-Volt-Ader der Busleitung durchge-
schaltet. Die 5-Volt-Ader wird außerdem mit DC 5,3 V gespeist (Umsetzung von DC 24 V auf
DC 5,3 V durch internen Spannungsregler).
Anschluss eines separaten Netzteils DC 24 V
Der elektrische Anschluss für die Versorgung mit einem separaten Netzteil DC 24 V (siehe
Kapitel 4.4 „Zubehör", Seite 14) erfolgt an den Anschlussklemmen im Geräteinneren. Die Versorgungs-
leitung wird durch die Kabelverschraubung auf der rechten Seite des Gerätes eingeführt und gemäß
dem oberen Anschlussbild angeschlossen.
22
Bus In
DC 24 V
1
DC 5 V
DC 5 V
2
3
DC 24 V
Bus Out
+ 24 V
GND
DC 24 V
ext.
Power
Supply
