6.2.2

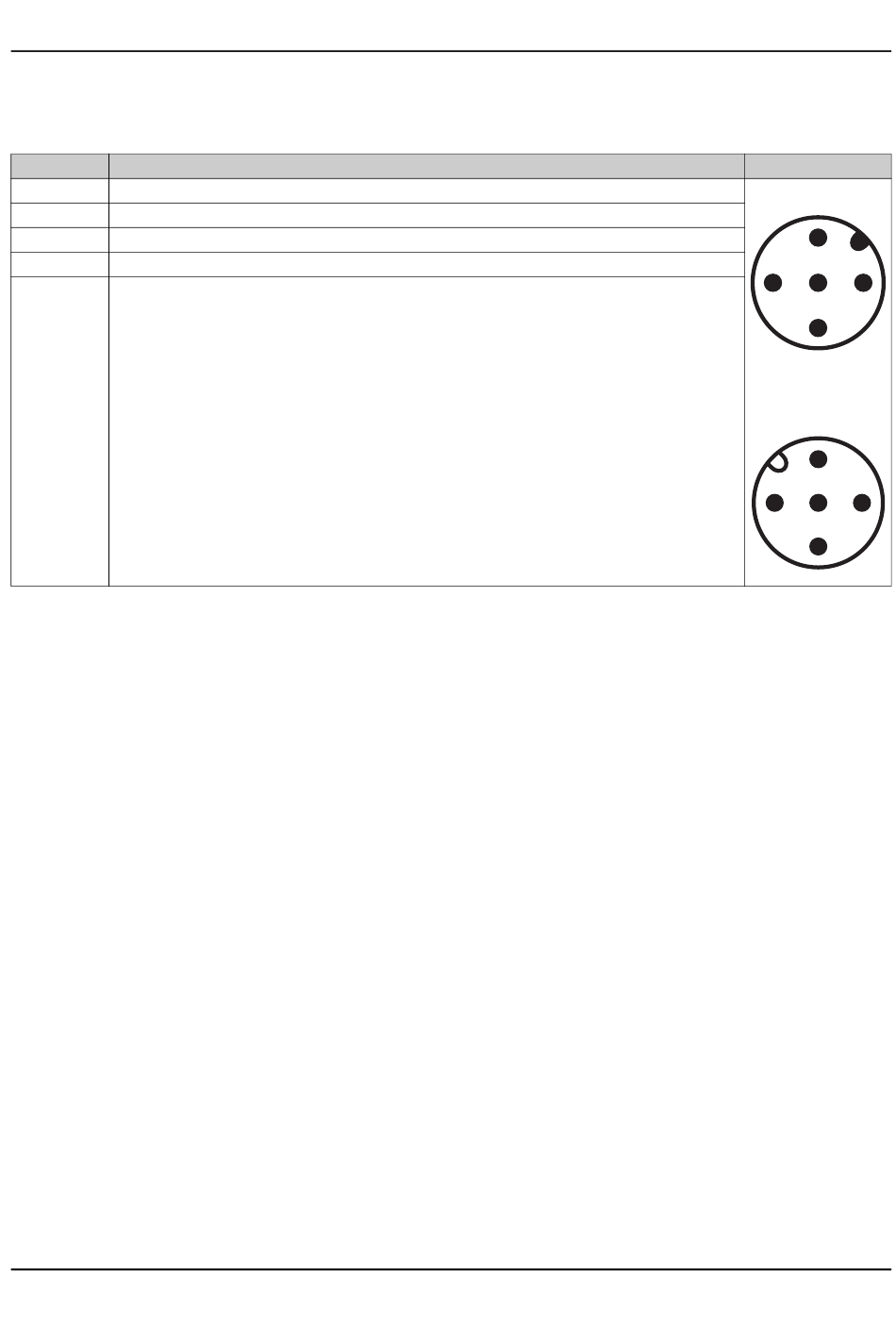

Anschlussbelegung
5-poligem M12-Steckanschluss A-kodiert
Pin
Potenzial
1
+5 V (Versorgung JUMO digiLine-Elektronik)
2
+24 V (für Sensoren mit erforderlicher Versorgung DC 24 V)
3
GND
4
RS485 B (RxD/TxD-)
5
RS485 A (RxD/TxD+)
6 Elektrischer Anschluss
Symbol
Stecker
2
3
5
1
4
Buchse
2
1
5
3
4
