4
Geräteausführung identifizieren
4.1
Typenschild
Das Typenschild auf dem Gerätegehäuse dient der Identifikation der Geräteausführung.Es befindet sich
auf der oberen Außenseite des Gehäuses.

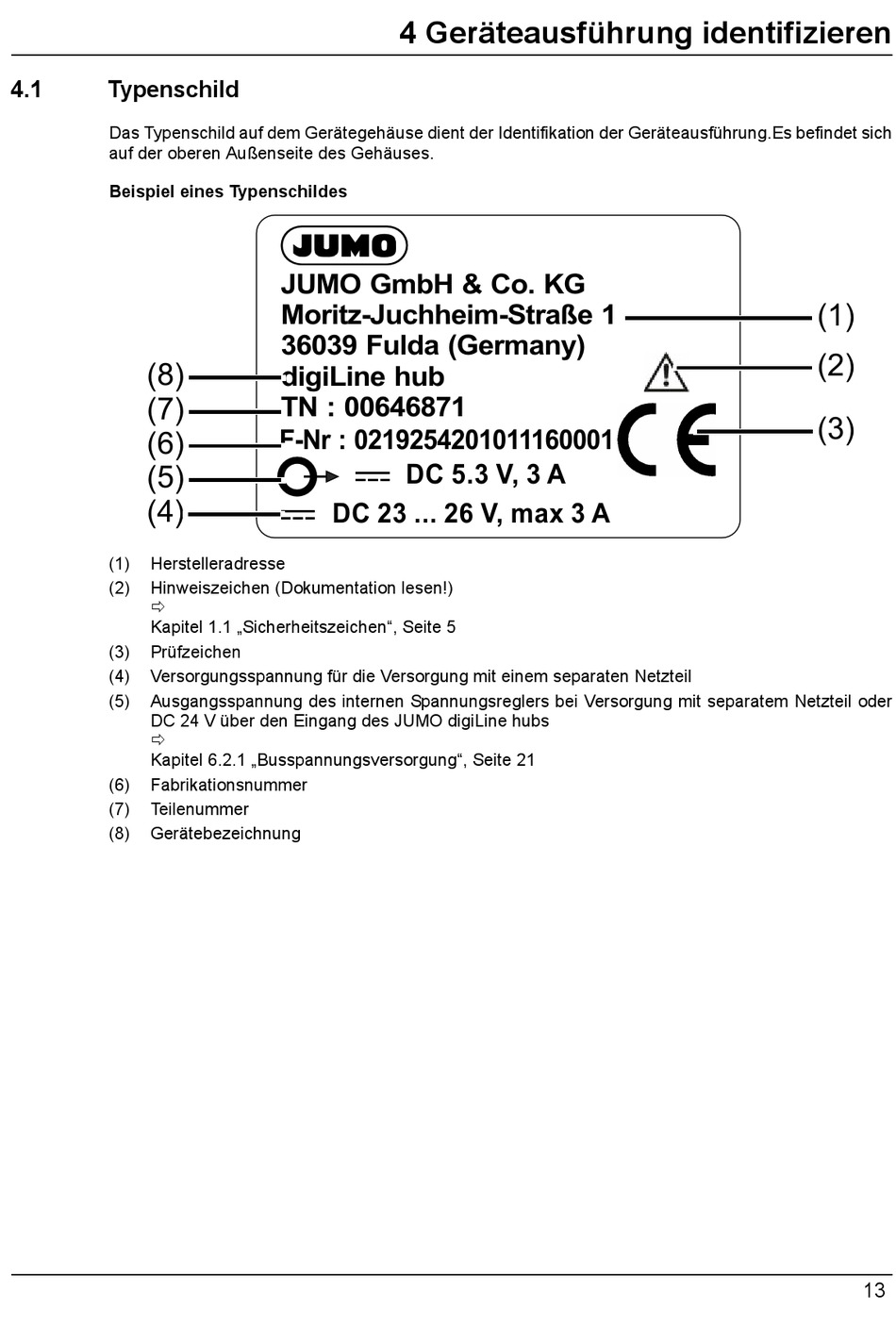

Beispiel eines Typenschildes
(8)
(7)
(6)
(5)
(4)
(1)
Herstelleradresse
(2)
Hinweiszeichen (Dokumentation lesen!)
Kapitel 1.1 „Sicherheitszeichen", Seite 5
(3)
Prüfzeichen
(4)
Versorgungsspannung für die Versorgung mit einem separaten Netzteil
(5)
Ausgangsspannung des internen Spannungsreglers bei Versorgung mit separatem Netzteil oder
DC 24 V über den Eingang des JUMO digiLine hubs
Kapitel 6.2.1 „Busspannungsversorgung", Seite 21
(6)
Fabrikationsnummer
(7)
Teilenummer
(8)
Gerätebezeichnung
4 Geräteausführung identifizieren
JUMO GmbH & Co. KG
Moritz-Juchheim-Straße 1
36039 Fulda (Germany)
digiLine hub
TN : 00646871
F-Nr : 0219254201011160001
DC 5.3 V, 3 A
DC 23 ... 26 V, max 3 A
(1)
(2)
(3)
13
