3 Gerätebeschreibung
3.2
Geräteaufbau

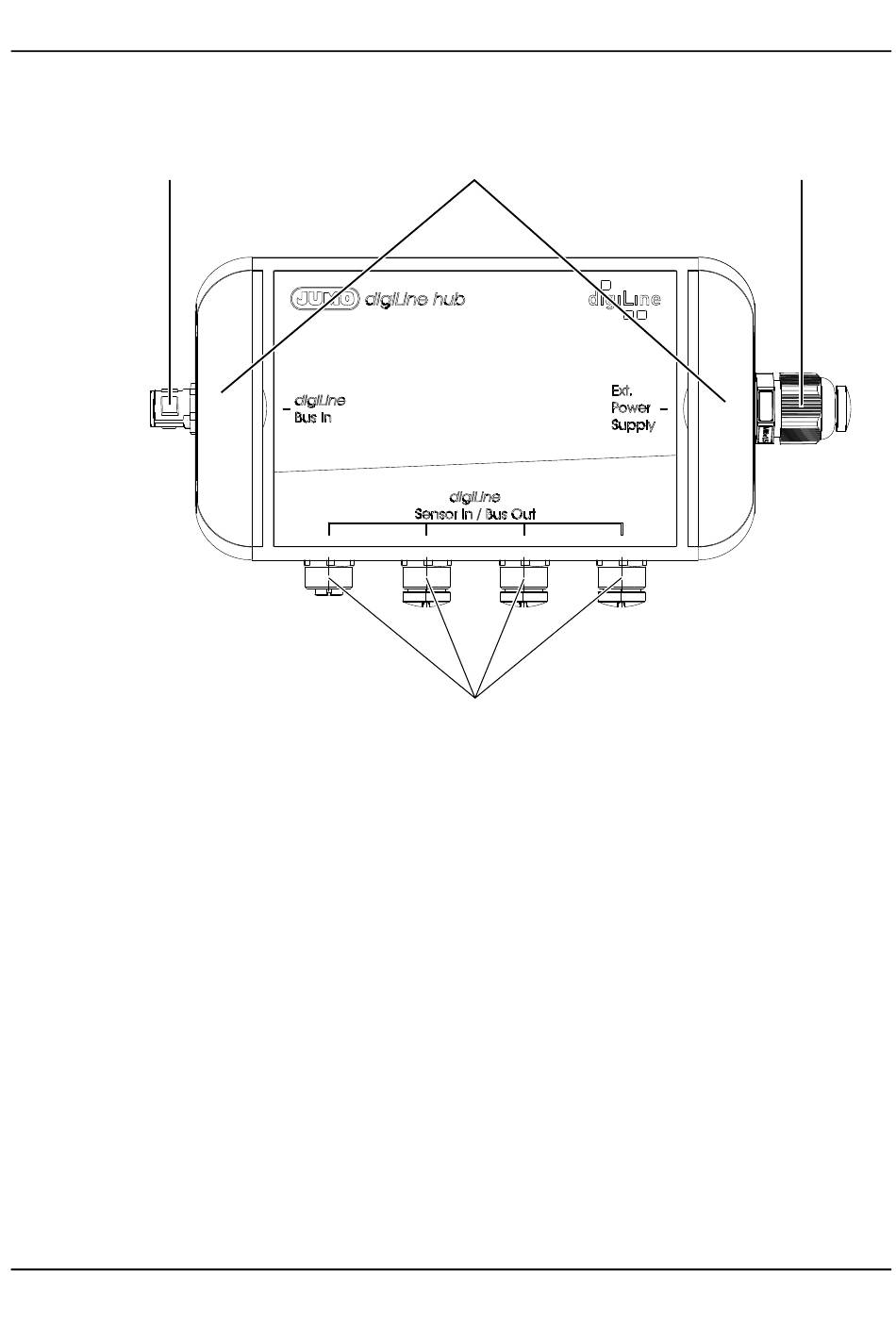

JUMO digiLine hub mit Abdeckung
(1)
(1)
5-poliger M12-Steckanschluss (Eingang) für den Anschluss der ankommenden digiLine Busleitung
vom Mastergerät oder einem Ausgang eines weiteren JUMO digiLine hubs
(2)
Schraubenabdeckungen
(3)
Kabeleinführung für die Einspeisung der Versorgungsspannung von einem Netzteil DC 24 V
(4)
5--polige M12-Buchsen (Ausgänge) zum Anschluss digitaler Sensoren von JUMO und weiterer
JUMO digiLine hubs (siehe Kapitel 6.2.3 „Anschlussbeispiele", Seite 24)
10
(2)
(4)
(3)
