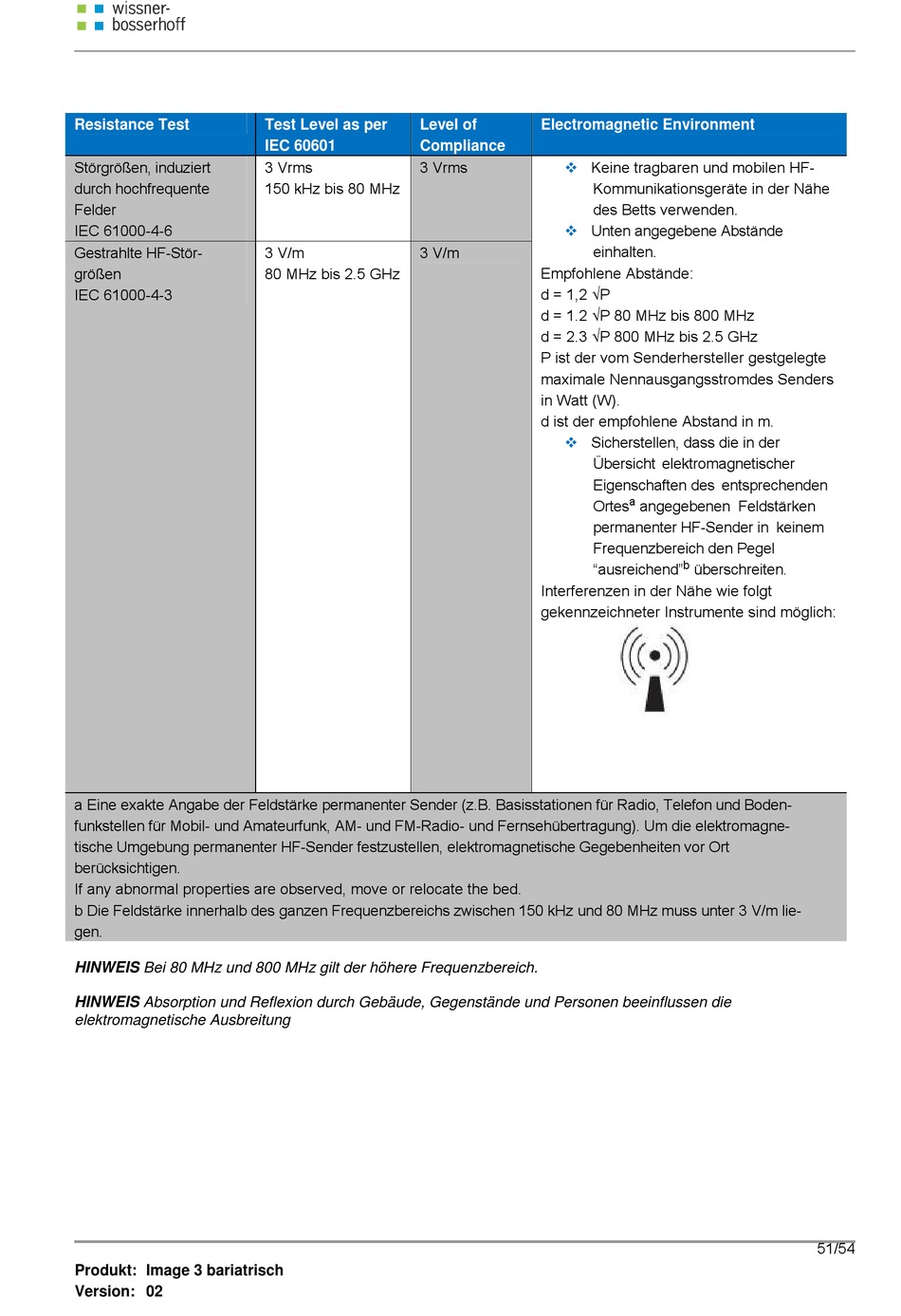

wissner-bosserhoff Image 3 Gebrauchsanweisung Seite 51

Resistance Test
Störgrößen, induziert
durch hochfrequente
Felder
IEC 61000-4-6
Gestrahlte HF-Stör-
größen
IEC 61000-4-3
a Eine exakte Angabe der Feldstärke permanenter Sender (z.B. Basisstationen für Radio, Telefon und Boden-
funkstellen für Mobil- und Amateurfunk, AM- und FM-Radio- und Fernsehübertragung). Um die elektromagne-
tische Umgebung permanenter HF-Sender festzustellen, elektromagnetische Gegebenheiten vor Ort
berücksichtigen.
If any abnormal properties are observed, move or relocate the bed.
b Die Feldstärke innerhalb des ganzen Frequenzbereichs zwischen 150 kHz und 80 MHz muss unter 3 V/m lie-
gen.
HINWEIS Bei 80 MHz und 800 MHz gilt der höhere Frequenzbereich.
HINWEIS Absorption und Reflexion durch Gebäude, Gegenstände und Personen beeinflussen die
elektromagnetische Ausbreitung
Produkt: Image 3 bariatrisch
Version: 02
Test Level as per Level of
IEC 60601 Compliance
3 Vrms 3 Vrms
150 kHz bis 80 MHz
3 V/m 3 V/m
80 MHz bis 2.5 GHz
Electromagnetic Environment
 Keine tragbaren und mobilen HF-
Kommunikationsgeräte in der Nähe
des Betts verwenden.
 Unten angegebene Abstände
einhalten.
Empfohlene Abstände:
d = 1,2 √P
d = 1.2 √P 80 MHz bis 800 MHz
d = 2.3 √P 800 MHz bis 2.5 GHz
P ist der vom Senderhersteller gestgelegte
maximale Nennausgangsstromdes Senders
in Watt (W).
d ist der empfohlene Abstand in m.
 Sicherstellen, dass die in der
Übersicht elektromagnetischer
Eigenschaften des entsprechenden
a
Ortes angegebenen Feldstärken
permanenter HF-Sender in keinem
Frequenzbereich den Pegel
b
"ausreichend" überschreiten.
Interferenzen in der Nähe wie folgt
gekennzeichneter Instrumente sind möglich:
51/54
