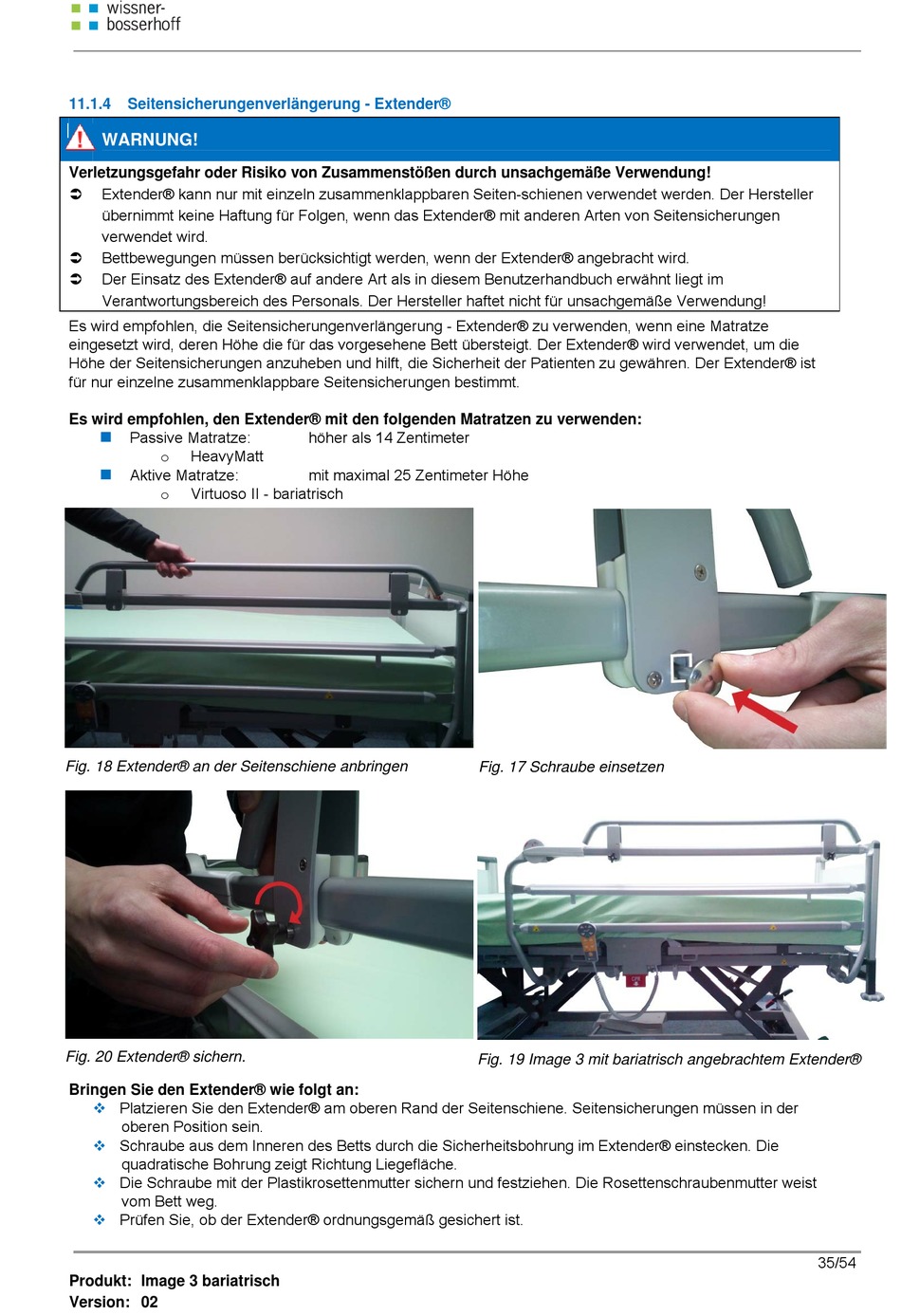

11.1.4 Seitensicherungenverlängerung - Extender®
WARNUNG!
Verletzungsgefahr oder Risiko von Zusammenstößen durch unsachgemäße Verwendung!
 Extender® kann nur mit einzeln zusammenklappbaren Seiten-schienen verwendet werden. Der Hersteller
übernimmt keine Haftung für Folgen, wenn das Extender® mit anderen Arten von Seitensicherungen
verwendet wird.
 Bettbewegungen müssen berücksichtigt werden, wenn der Extender® angebracht wird.
 Der Einsatz des Extender® auf andere Art als in diesem Benutzerhandbuch erwähnt liegt im
Verantwortungsbereich des Personals. Der Hersteller haftet nicht für unsachgemäße Verwendung!
Es wird empfohlen, die Seitensicherungenverlängerung - Extender® zu verwenden, wenn eine Matratze
eingesetzt wird, deren Höhe die für das vorgesehene Bett übersteigt. Der Extender® wird verwendet, um die
Höhe der Seitensicherungen anzuheben und hilft, die Sicherheit der Patienten zu gewähren. Der Extender® ist
für nur einzelne zusammenklappbare Seitensicherungen bestimmt.
Es wird empfohlen, den Extender® mit den folgenden Matratzen zu verwenden:

Passive Matratze:
HeavyMatt
o

Aktive Matratze:
Virtuoso II - bariatrisch
o
Fig. 18 Extender® an der Seitenschiene anbringen
Fig. 20 Extender® sichern.
Bringen Sie den Extender® wie folgt an:
 Platzieren Sie den Extender® am oberen Rand der Seitenschiene. Seitensicherungen müssen in der
oberen Position sein.
 Schraube aus dem Inneren des Betts durch die Sicherheitsbohrung im Extender® einstecken. Die
quadratische Bohrung zeigt Richtung Liegefläche.
 Die Schraube mit der Plastikrosettenmutter sichern und festziehen. Die Rosettenschraubenmutter weist
vom Bett weg.
 Prüfen Sie, ob der Extender® ordnungsgemäß gesichert ist.
Produkt: Image 3 bariatrisch
Version: 02
höher als 14 Zentimeter
mit maximal 25 Zentimeter Höhe
Fig. 17 Schraube einsetzen
Fig. 19 Image 3 mit bariatrisch angebrachtem Extender®
