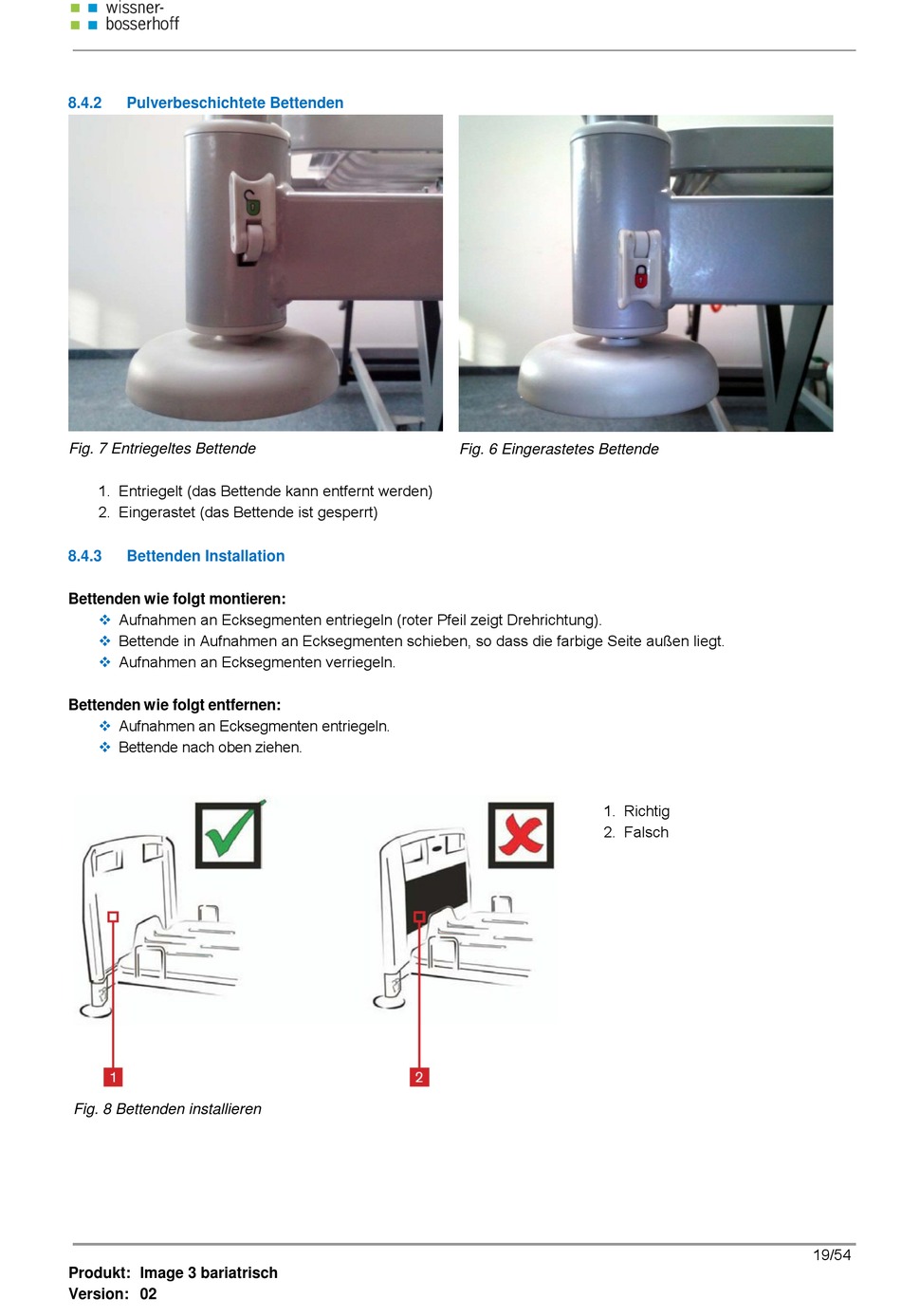

wissner-bosserhoff Image 3 Gebrauchsanweisung Seite 19

8.4.2 Pulverbeschichtete Bettenden
Fig. 7 Entriegeltes Bettende
1. Entriegelt (das Bettende kann entfernt werden)
2. Eingerastet (das Bettende ist gesperrt)
8.4.3 Bettenden Installation
Bettenden wie folgt montieren:
 Aufnahmen an Ecksegmenten entriegeln (roter Pfeil zeigt Drehrichtung).
 Bettende in Aufnahmen an Ecksegmenten schieben, so dass die farbige Seite außen liegt.
 Aufnahmen an Ecksegmenten verriegeln.
Bettenden wie folgt entfernen:
 Aufnahmen an Ecksegmenten entriegeln.
 Bettende nach oben ziehen.
Fig. 8 Bettenden installieren
Produkt: Image 3 bariatrisch
Version: 02
Fig. 6 Eingerastetes Bettende
1. Richtig
2. Falsch
19/54
