3
|
Funktionen
3.2

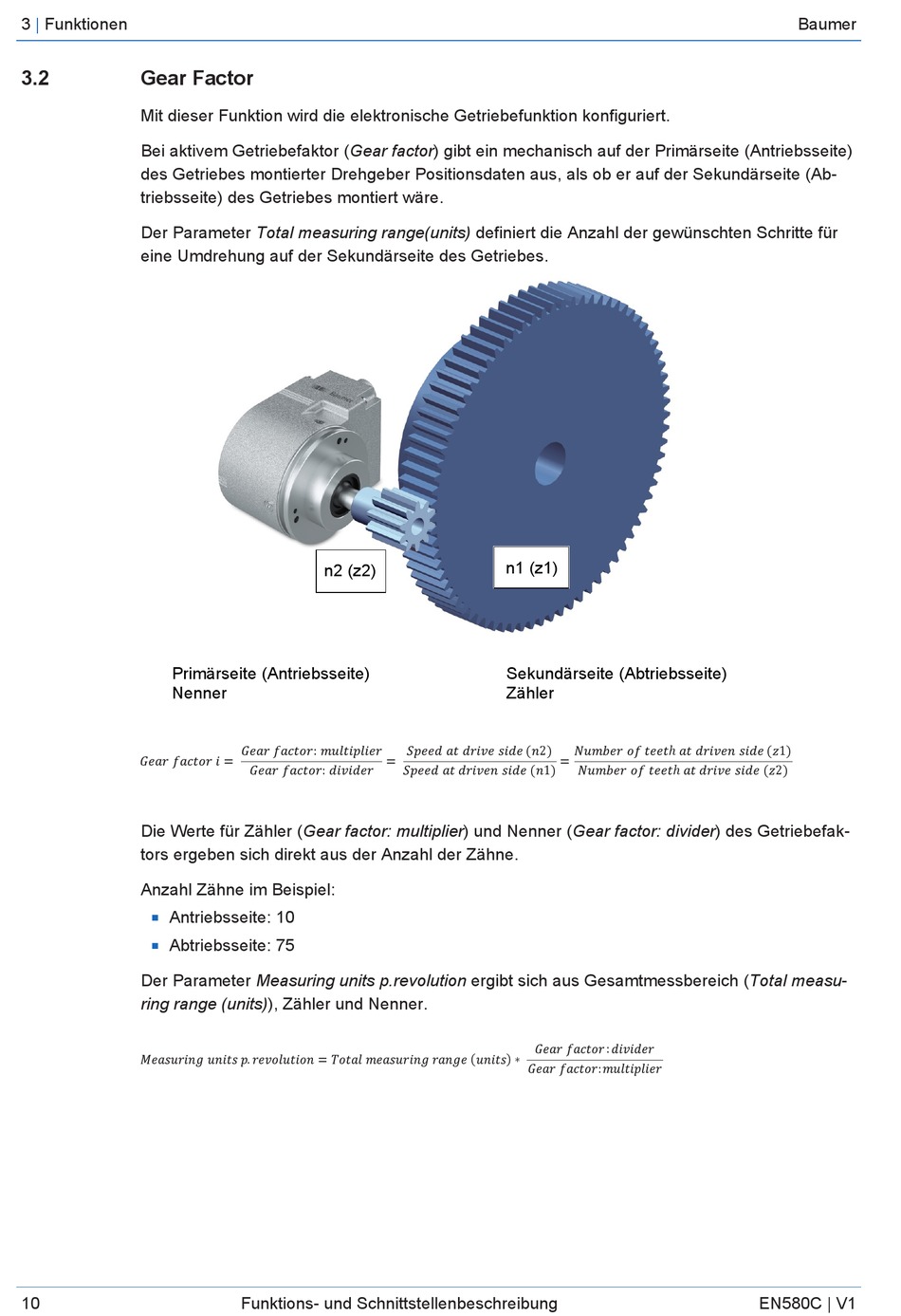

Gear Factor
Mit dieser Funktion wird die elektronische Getriebefunktion konfiguriert.
Bei aktivem Getriebefaktor (Gear factor) gibt ein mechanisch auf der Primärseite (Antriebsseite)
des Getriebes montierter Drehgeber Positionsdaten aus, als ob er auf der Sekundärseite (Ab-
triebsseite) des Getriebes montiert wäre.
Der Parameter Total measuring range(units) definiert die Anzahl der gewünschten Schritte für
eine Umdrehung auf der Sekundärseite des Getriebes.
Primärseite (Antriebsseite)
Nenner
Die Werte für Zähler (Gear factor: multiplier) und Nenner (Gear factor: divider) des Getriebefak-
tors ergeben sich direkt aus der Anzahl der Zähne.
Anzahl Zähne im Beispiel:
Antriebsseite: 10
n
Abtriebsseite: 75
n
Der Parameter Measuring units p.revolution ergibt sich aus Gesamtmessbereich (Total measu-
ring range (units)), Zähler und Nenner.
10
n2 (z2)
:
=
=
:
.
=
Funktions- und Schnittstellenbeschreibung
n1 (z1)
Sekundärseite (Abtriebsseite)
Zähler
( 2)
=
( 1)
:
(
) ∗
:
Baumer
ℎ
( 1)
ℎ
( 2)
EN580C | V1
