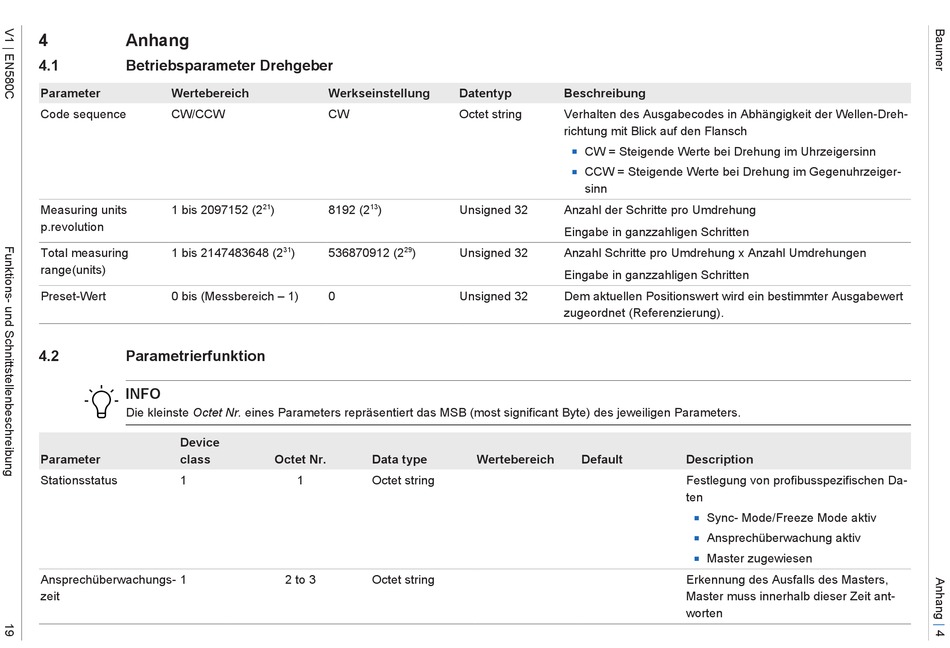

4
Anhang
4.1
Betriebsparameter Drehgeber
Parameter
Wertebereich
Code sequence
CW/CCW
Measuring units
1 bis 2097152 (2
p.revolution
Total measuring
1 bis 2147483648 (2
range(units)
Preset-Wert
0 bis (Messbereich – 1)
4.2
Parametrierfunktion
INFO
Die kleinste Octet Nr. eines Parameters repräsentiert das MSB (most significant Byte) des jeweiligen Parameters.
Device
Parameter
class
Stationsstatus
1
Ansprechüberwachungs-
1
zeit
Werkseinstellung
CW
21
13
)
8192 (2
)
31
29
)
536870912 (2
)
0
Octet Nr.
Data type
1
Octet string
2 to 3
Octet string
Datentyp
Beschreibung
Octet string
Verhalten des Ausgabecodes in Abhängigkeit der Wellen-Dreh-
richtung mit Blick auf den Flansch
CW = Steigende Werte bei Drehung im Uhrzeigersinn
n
CCW = Steigende Werte bei Drehung im Gegenuhrzeiger-
n
sinn
Unsigned 32
Anzahl der Schritte pro Umdrehung
Eingabe in ganzzahligen Schritten
Unsigned 32
Anzahl Schritte pro Umdrehung x Anzahl Umdrehungen
Eingabe in ganzzahligen Schritten
Unsigned 32
Dem aktuellen Positionswert wird ein bestimmter Ausgabewert
zugeordnet (Referenzierung).
Wertebereich
Default
Description
Festlegung von profibusspezifischen Da-
ten
Sync- Mode/Freeze Mode aktiv
n
Ansprechüberwachung aktiv
n
Master zugewiesen
n
Erkennung des Ausfalls des Masters,
Master muss innerhalb dieser Zeit ant-
worten
