4
|
Anhang
4.4

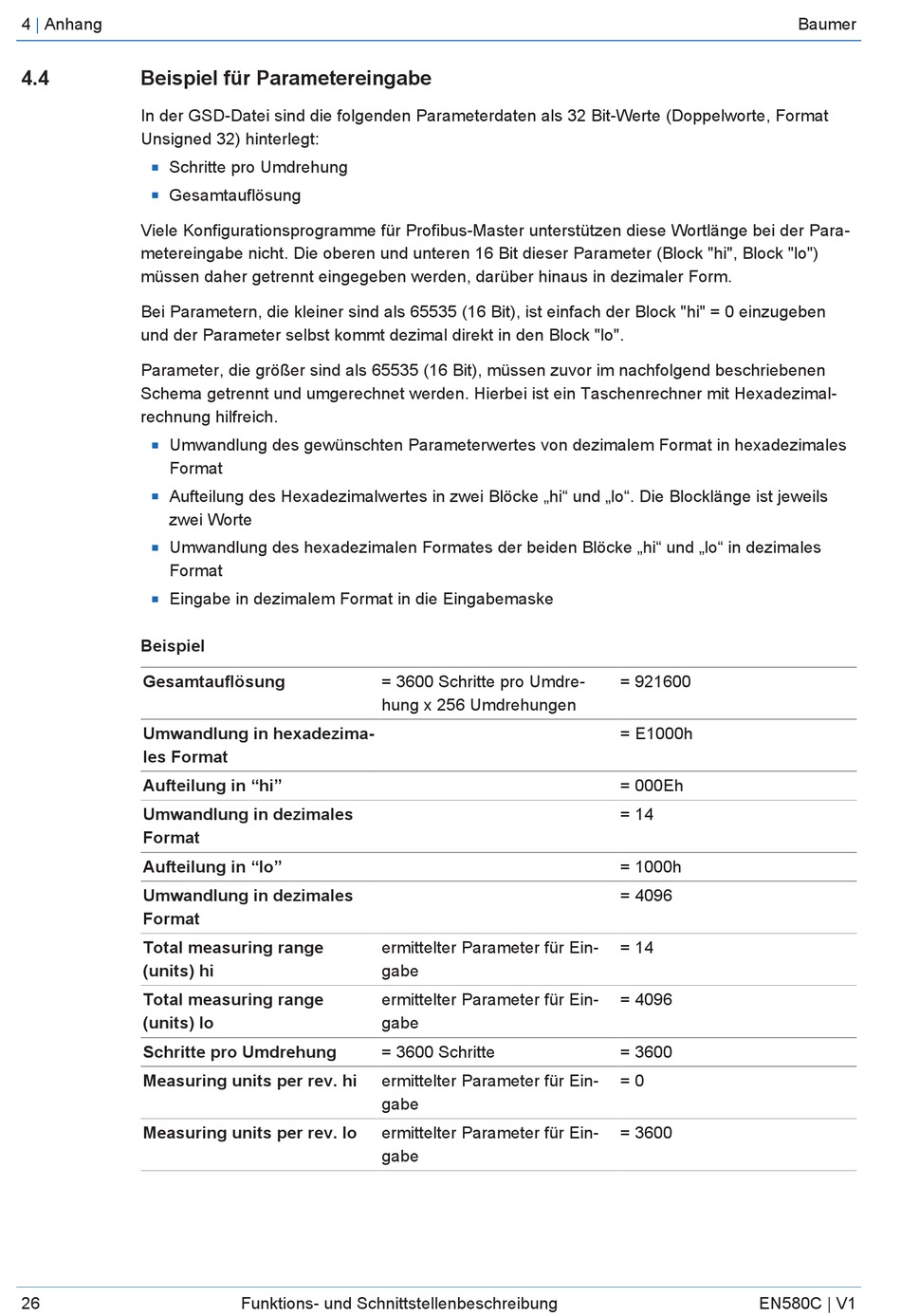

Beispiel für Parametereingabe
In der GSD-Datei sind die folgenden Parameterdaten als 32 Bit-Werte (Doppelworte, Format
Unsigned 32) hinterlegt:
Schritte pro Umdrehung
n
Gesamtauflösung
n
Viele Konfigurationsprogramme für Profibus-Master unterstützen diese Wortlänge bei der Para-
metereingabe nicht. Die oberen und unteren 16 Bit dieser Parameter (Block "hi", Block "lo")
müssen daher getrennt eingegeben werden, darüber hinaus in dezimaler Form.
Bei Parametern, die kleiner sind als 65535 (16 Bit), ist einfach der Block "hi" = 0 einzugeben
und der Parameter selbst kommt dezimal direkt in den Block "lo".
Parameter, die größer sind als 65535 (16 Bit), müssen zuvor im nachfolgend beschriebenen
Schema getrennt und umgerechnet werden. Hierbei ist ein Taschenrechner mit Hexadezimal-
rechnung hilfreich.
Umwandlung des gewünschten Parameterwertes von dezimalem Format in hexadezimales
n
Format
Aufteilung des Hexadezimalwertes in zwei Blöcke „hi" und „lo". Die Blocklänge ist jeweils
n
zwei Worte
Umwandlung des hexadezimalen Formates der beiden Blöcke „hi" und „lo" in dezimales
n
Format
Eingabe in dezimalem Format in die Eingabemaske
n
Beispiel
Gesamtauflösung
Umwandlung in hexadezima-
les Format
Aufteilung in "hi"
Umwandlung in dezimales
Format
Aufteilung in "lo"
Umwandlung in dezimales
Format
Total measuring range
(units) hi
Total measuring range
(units) lo
Schritte pro Umdrehung
Measuring units per rev. hi
Measuring units per rev. lo
26
= 3600 Schritte pro Umdre-
hung x 256 Umdrehungen
ermittelter Parameter für Ein-
gabe
ermittelter Parameter für Ein-
gabe
= 3600 Schritte
ermittelter Parameter für Ein-
gabe
ermittelter Parameter für Ein-
gabe
Funktions- und Schnittstellenbeschreibung
= 921600
= E1000h
= 000Eh
= 14
= 1000h
= 4096
= 14
= 4096
= 3600
= 0
= 3600
EN580C | V1
Baumer
