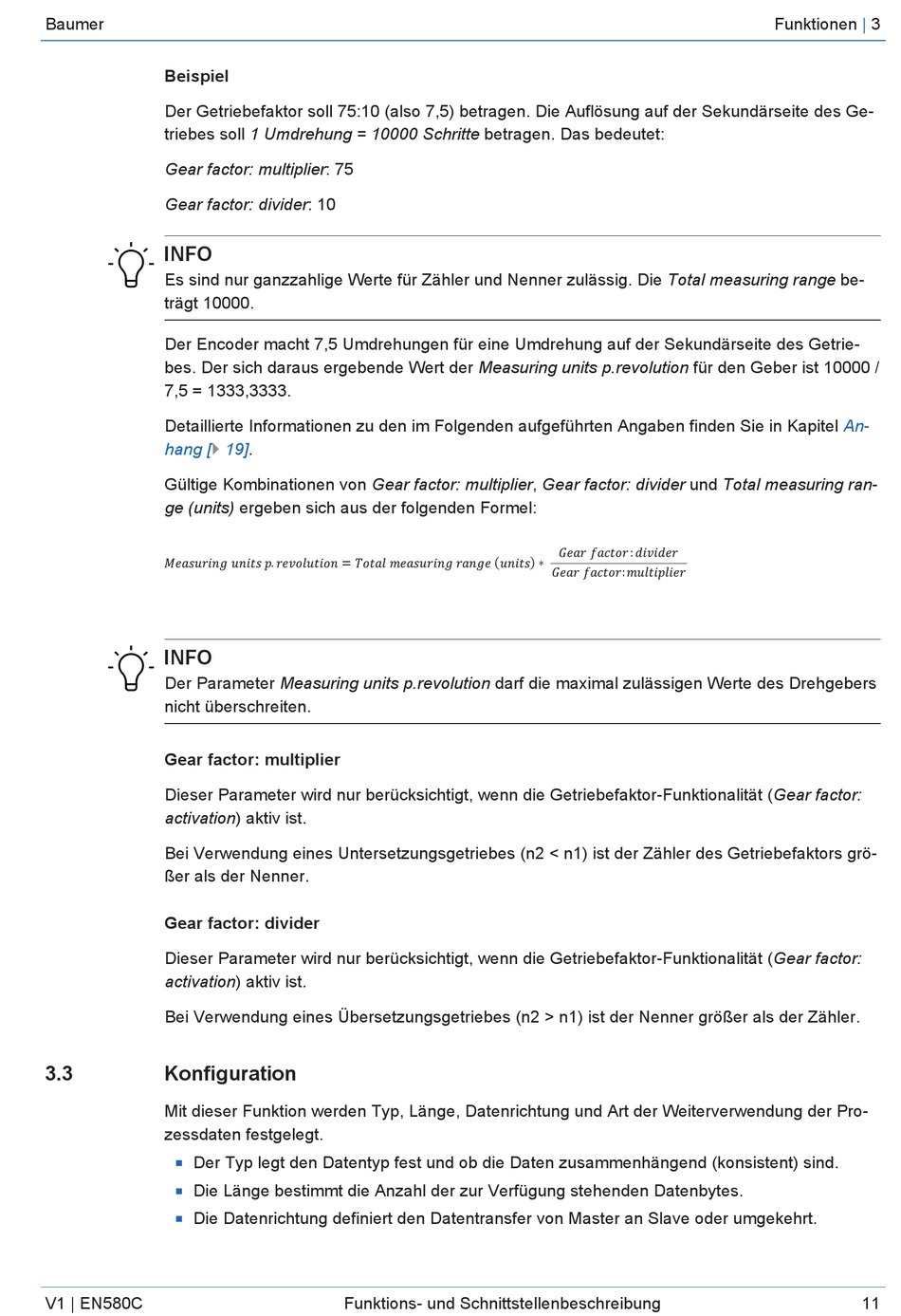

Baumer EN580C.ML-SC10.HH2PB.21160.H Kurzanleitung Seite 11

Absolute drehgeber mit profibus-dpv0 bushaube

Werbung

Baumer
Beispiel
Der Getriebefaktor soll 75:10 (also 7,5) betragen. Die Auflösung auf der Sekundärseite des Ge-
triebes soll 1 Umdrehung = 10000 Schritte betragen. Das bedeutet:
Gear factor: multiplier: 75
Gear factor: divider: 10
INFO
Es sind nur ganzzahlige Werte für Zähler und Nenner zulässig. Die Total measuring range be-
trägt 10000.
Der Encoder macht 7,5 Umdrehungen für eine Umdrehung auf der Sekundärseite des Getrie-
bes. Der sich daraus ergebende Wert der Measuring units p.revolution für den Geber ist 10000 /
7,5 = 1333,3333.
Detaillierte Informationen zu den im Folgenden aufgeführten Angaben finden Sie in Kapitel
hang
[} 19].
Gültige Kombinationen von Gear factor: multiplier, Gear factor: divider und Total measuring ran-
ge (units) ergeben sich aus der folgenden Formel:
INFO
Der Parameter Measuring units p.revolution darf die maximal zulässigen Werte des Drehgebers
nicht überschreiten.
Gear factor: multiplier
Dieser Parameter wird nur berücksichtigt, wenn die Getriebefaktor-Funktionalität (Gear factor:
activation) aktiv ist.
Bei Verwendung eines Untersetzungsgetriebes (n2 < n1) ist der Zähler des Getriebefaktors grö-
ßer als der Nenner.
Gear factor: divider
Dieser Parameter wird nur berücksichtigt, wenn die Getriebefaktor-Funktionalität (Gear factor:
activation) aktiv ist.
Bei Verwendung eines Übersetzungsgetriebes (n2 > n1) ist der Nenner größer als der Zähler.
3.3
Konfiguration
Mit dieser Funktion werden Typ, Länge, Datenrichtung und Art der Weiterverwendung der Pro-
zessdaten festgelegt.
Der Typ legt den Datentyp fest und ob die Daten zusammenhängend (konsistent) sind.
n
Die Länge bestimmt die Anzahl der zur Verfügung stehenden Datenbytes.
n
Die Datenrichtung definiert den Datentransfer von Master an Slave oder umgekehrt.
n
V1 | EN580C
.
=
Funktions- und Schnittstellenbeschreibung
:
(
) ∗
:
Funktionen
|
3
An-
11
