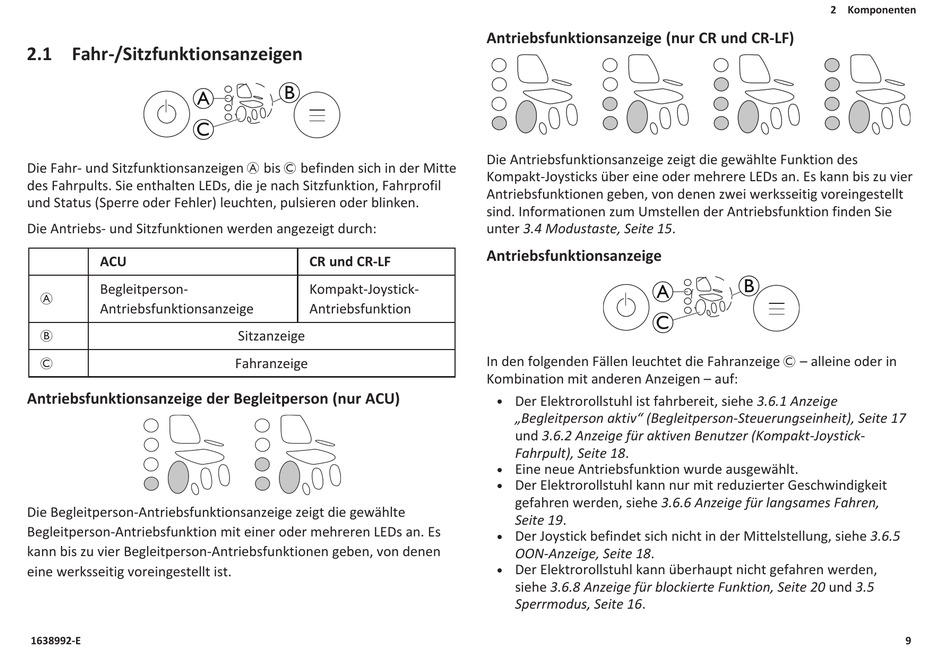

Invacare LiNX DLX-ACU200 Gebrauchsanweisung Seite 9

2.1 Fahr-/Sitzfunktionsanzeigen
A
C
Die Fahr- und Sitzfunktionsanzeigen A bis C befinden sich in der Mitte
des Fahrpults. Sie enthalten LEDs, die je nach Sitzfunktion, Fahrprofil
und Status (Sperre oder Fehler) leuchten, pulsieren oder blinken.
Die Antriebs- und Sitzfunktionen werden angezeigt durch:
ACU
Begleitperson-
A
Antriebsfunktionsanzeige
B
C
Antriebsfunktionsanzeige der Begleitperson (nur ACU)
Die Begleitperson-Antriebsfunktionsanzeige zeigt die gewählte
Begleitperson-Antriebsfunktion mit einer oder mehreren LEDs an. Es
kann bis zu vier Begleitperson-Antriebsfunktionen geben, von denen
eine werksseitig voreingestellt ist.
1638992-E
B
CR und CR-LF
Kompakt-Joystick-
Antriebsfunktion
Sitzanzeige
Fahranzeige
Antriebsfunktionsanzeige (nur CR und CR-LF)
Die Antriebsfunktionsanzeige zeigt die gewählte Funktion des
Kompakt-Joysticks über eine oder mehrere LEDs an. Es kann bis zu vier
Antriebsfunktionen geben, von denen zwei werksseitig voreingestellt
sind. Informationen zum Umstellen der Antriebsfunktion finden Sie
unter 3.4 Modustaste, Seite 15.
Antriebsfunktionsanzeige
A
C
In den folgenden Fällen leuchtet die Fahranzeige C – alleine oder in
Kombination mit anderen Anzeigen – auf:
Der Elektrorollstuhl ist fahrbereit, siehe 3.6.1 Anzeige
l
„Begleitperson aktiv" (Begleitperson-Steuerungseinheit), Seite 17
und 3.6.2 Anzeige für aktiven Benutzer (Kompakt-Joystick-
Fahrpult), Seite 18.
Eine neue Antriebsfunktion wurde ausgewählt.
l
Der Elektrorollstuhl kann nur mit reduzierter Geschwindigkeit
l
gefahren werden, siehe 3.6.6 Anzeige für langsames Fahren,
Seite 19.
Der Joystick befindet sich nicht in der Mittelstellung, siehe 3.6.5
l
OON-Anzeige, Seite 18.
Der Elektrorollstuhl kann überhaupt nicht gefahren werden,
l
siehe 3.6.8 Anzeige für blockierte Funktion, Seite 20 und 3.5
Sperrmodus, Seite 16.
2 Komponenten
B
