aBMessUnGen

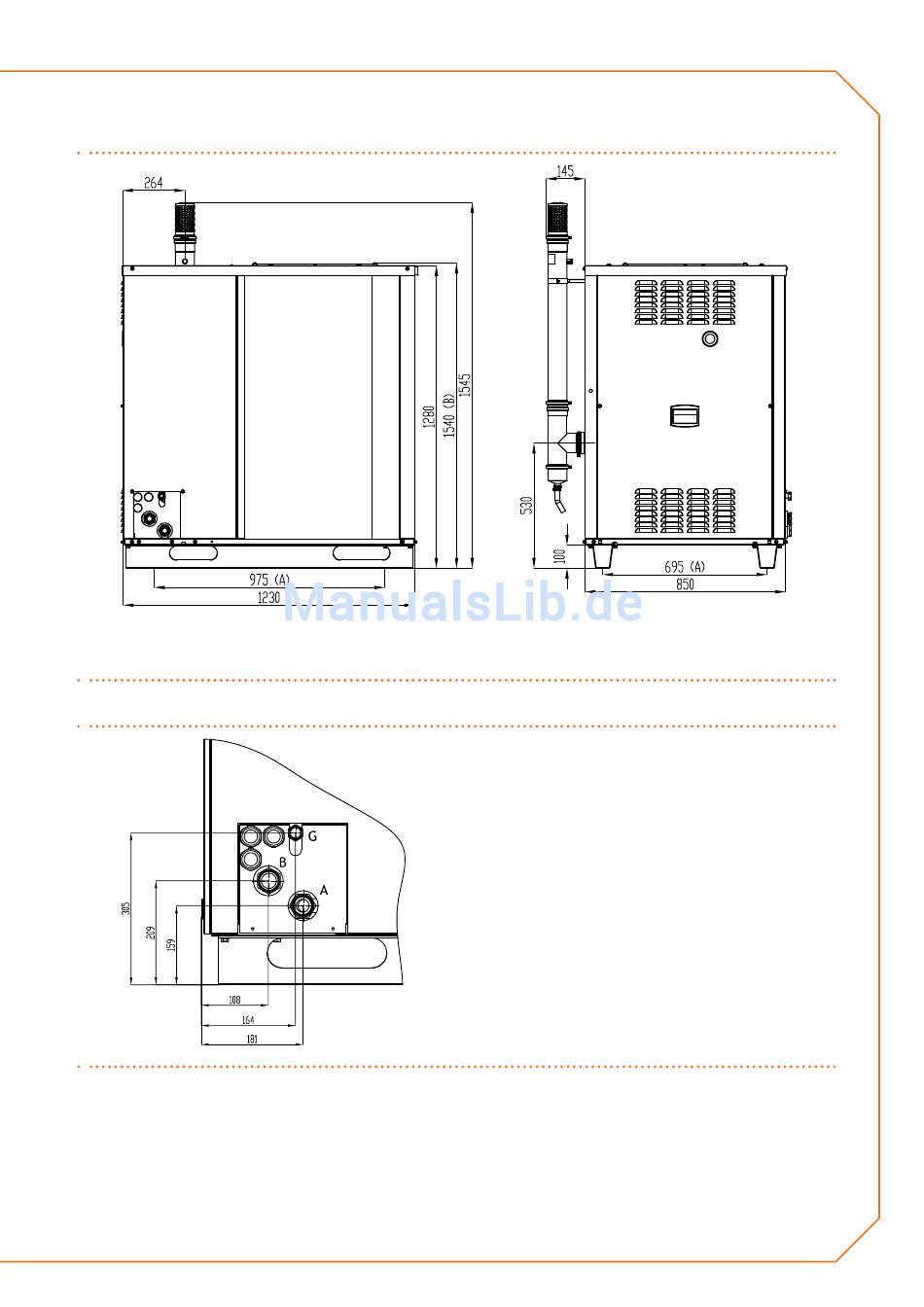

abbildung 1�1 – Abmessungen GAHP-AR
zeICheneRKlÄRUnG
A
Anordnung der Bohrungen zur Befestigung der Schwingungsdämpfer
B
H = 1545 mm "S" Version (lärmgedämpfte)
Front- und Seitenansicht (Maße in mm)
abbildung 1�2 – Anschlussplatte GAHP-AR
Anschlussplatte - Ausschnitt der Wasser-/Gasanschlüsse (Maße in mm)
Planungshandbuch – GAHP-AR
zeICheneRKlÄRUnG
G
Gasanschluss
D. 3/4" F
A
Anschluss Wasserausgang
B
Anschluss Wassereingang D. 1-1/4" F
D. 1-1/4" F
