1 Merkmale und technische Daten
1�2 ABMESSUNGEN

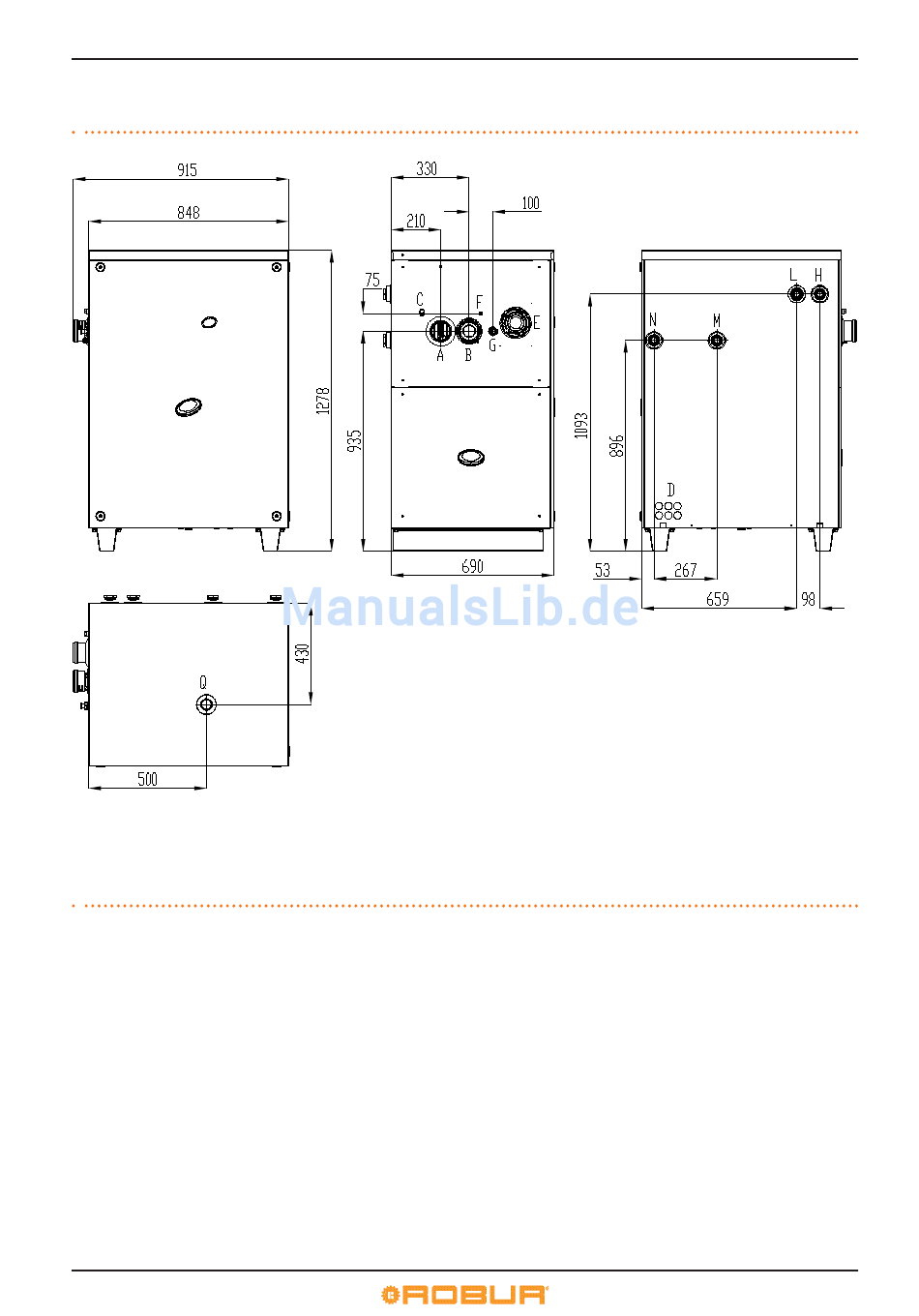

Abbildung 1�1 – Zeichnung Innenabmessungen GAHP-GS/WS
ZEICHENERKLÄRUNG
A Rauchgasauslass Ø 80
B Anschluss Verbrennungsluft Ø 80
C Manuelle Rückstellung Rauchgasthermostat
D Eingang Versorgungskabel
E Lüftungsgebläse
F Kontrollleuchte Brenner ON
8
G Gasanschluss Ø ¾"
H Warmwasser-Rücklauf Ø 1"¼
L Wasserrücklauf erneuerbare Quelle Ø 1"¼
M Wasservorlauf erneuerbare Quelle Ø 1"¼
N Warmwasser-Vorlauf Ø 1"¼
Q Kanalisierung Auslass Sicherheitsventil Ø 1"¼
