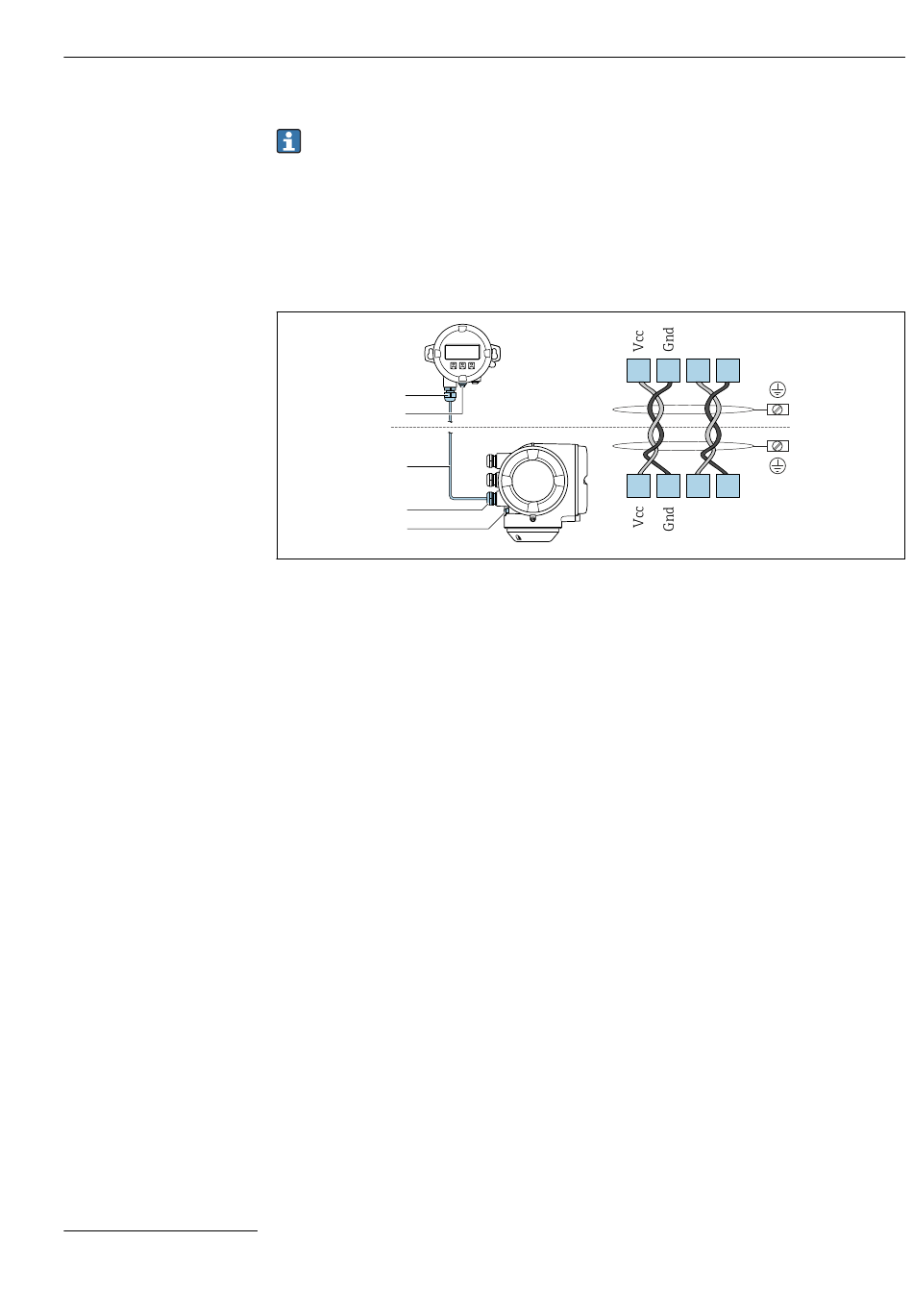

7.3.2 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001
Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  157.
• Bei der direkten Bestellung des abgesetzten Anzeige- und Bedienmoduls DKX001
mit dem Messgerät, wird das Messgerät immer mit einem Blinddeckel ausgeliefert.
Eine Anzeige oder Bedienung am Messumformer ist in dem Fall nicht vorhanden.
• Bei nachträglicher Bestellung darf das abgesetzte Anzeige- und Bedienmodul
DKX001 nicht gleichzeitig mit dem vorhandenen Anzeigemodul des Messgeräts
angeschlossen werden. Es darf immer nur eine Anzeige oder Bedienung am Mess-
umformer angeschlossen sein.
1
3
4
5
1 Abgesetztes Anzeige- und Bedienmodul DKX001
2 Anschluss Potenzialausgleich (PE)
3 Verbindungskabel
4 Messgerät
5 Anschluss Potenzialausgleich (PE)
7.4 Potenzialausgleich
7.4.1 Anforderungen
Beim Potenzialausgleich:
• Betriebsinterne Erdungskonzepte beachten
• Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen
• Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial
1)
legen
• Für die Potenzialausgleichsverbindungen ein Erdungskabel mit dem Mindestquerschnitt
von 6 mm 2 (10 AWG) und einem Kabelschuh verwenden
Elektrischer Anschluss
A B
81 82 83 84
81 82 83 84
A B
A0027518
