Deckelsicherung
HINWEIS
Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformer-
gehäuses sind mit einer Deckelbohrung für eine Deckelsicherung vorbereitet.
Mithilfe von kundenseitig bereitgestellten Schrauben und einer Kette oder einem Kabel
kann die Deckelsicherung umgesetzt werden.
‣
Es wird empfohlen, Ketten oder Kabel aus rostfreiem Stahl zu verwenden.
‣
Wurde ein Schutzanstrich angebracht, wird die Verwendung eines Schrumpfschlauches
zum Schutz der Gehäusefarbe empfohlen.
1

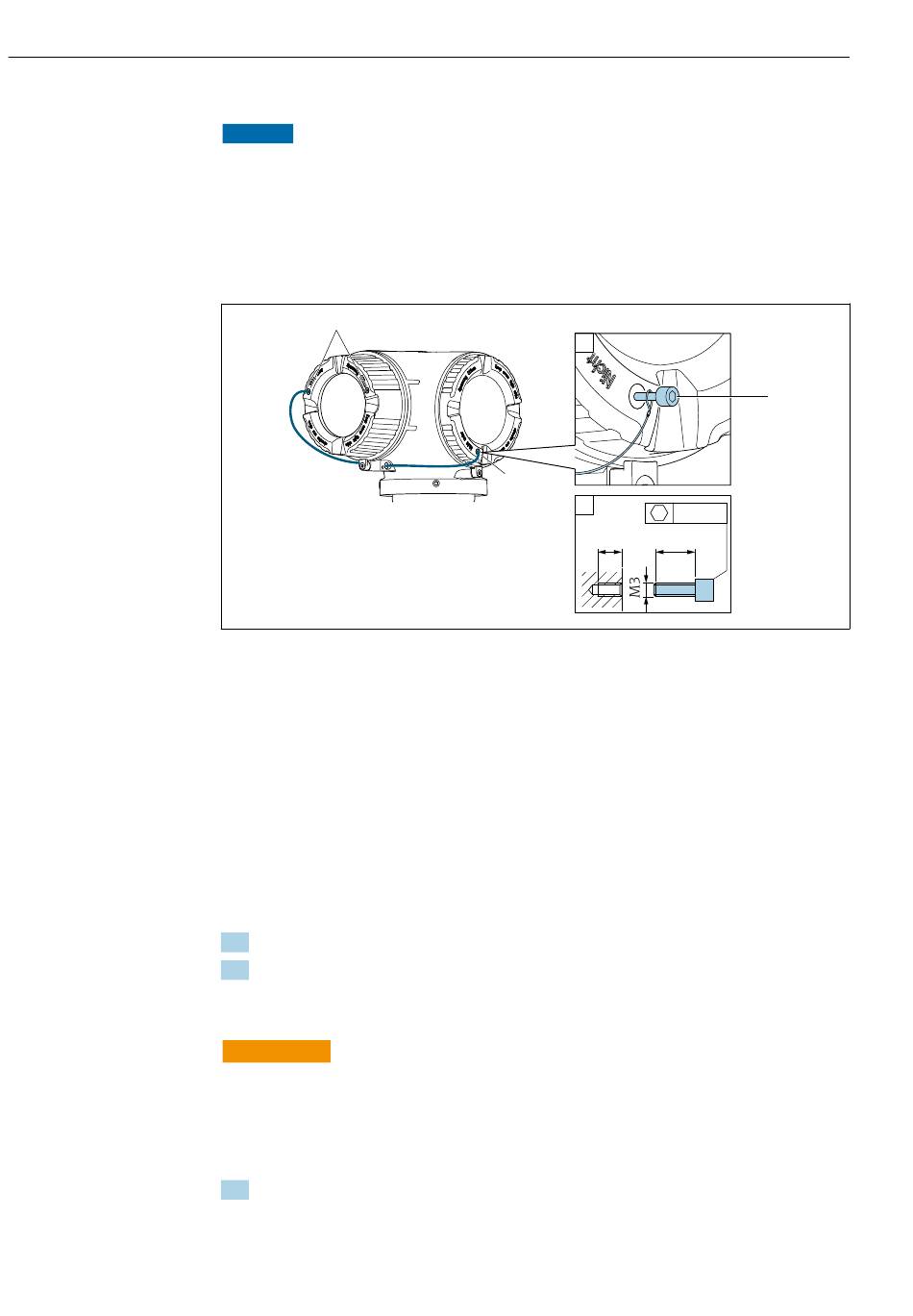

1 Deckelbohrung für die Sicherungsschraube
2 Sicherungsschraube für die Deckelsicherung
6.2 Messgerät montieren
6.2.1 Benötigtes Werkzeug
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
6.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3 Messgerät montieren
WARNUNG
L
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als
derjenige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit
der Durchflussrichtung des Messstoffs übereinstimmt.
Proline Prosonic Flow G 300 Modbus RS485
1
1
2
SW 2.5
5 (0.2) min. 15 (0.6)
2
A0029800
