Montage
28
A

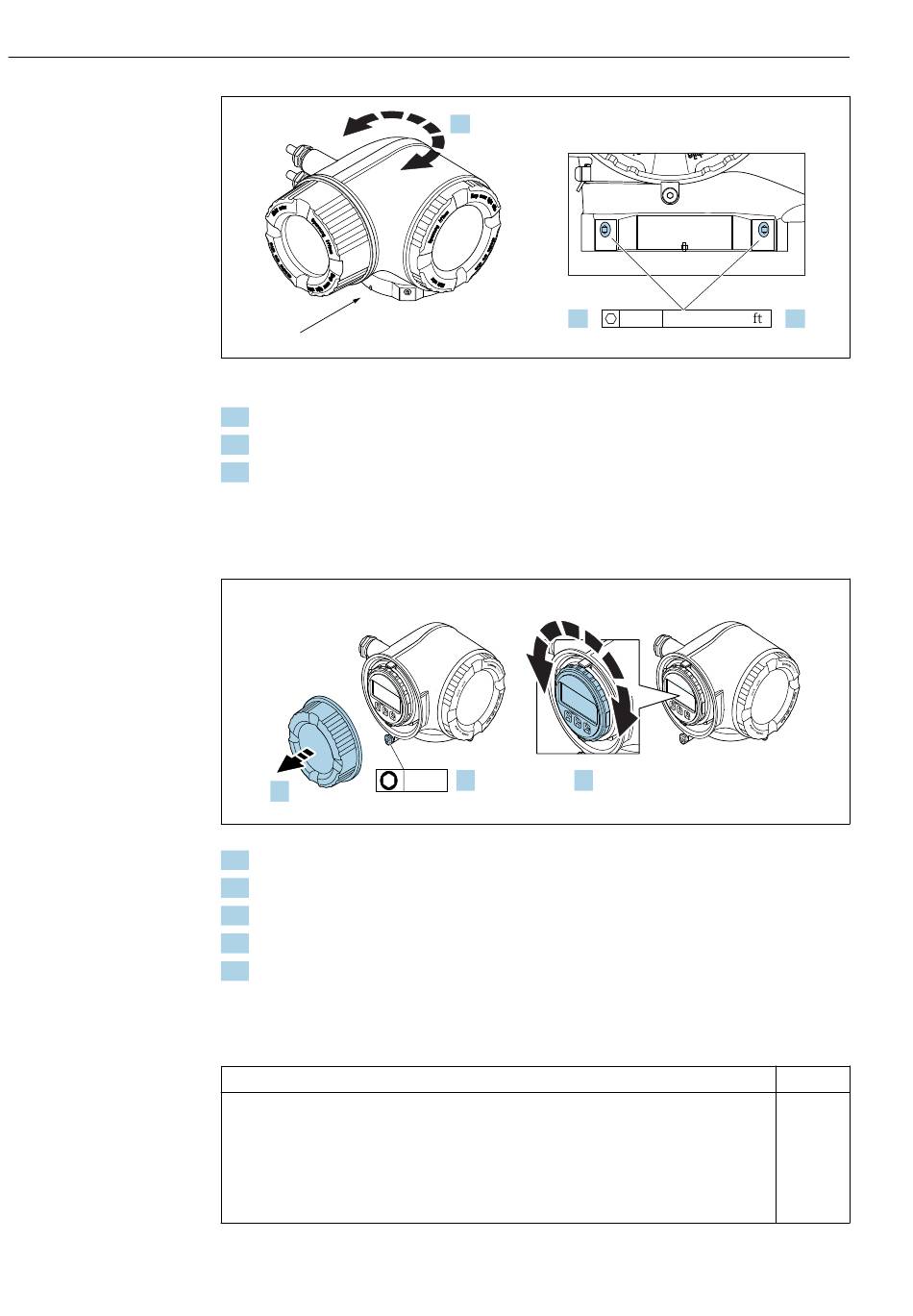

 10 Ex-Gehäuse
1. Befestigungsschrauben lösen.
2. Gehäuse in die gewünschte Position drehen.
3. Befestigungsschrauben anziehen.
6.2.5 Anzeigemodul drehen
Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
ES
C
–
+
2.
1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung.
4. Anschlussraumdeckel anschrauben.
5. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels anbringen.
6.3 Montagekontrolle
Ist das Messgerät unbeschädigt (Sichtprüfung)?
Entspricht das Messgerät den Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur →  175
• Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven",
auf der mitgelieferten CD-ROM)
• Umgebungstemperatur
• Messbereich
Proline Prosonic Flow G 300 Modbus RS485
2.
E
1.
3 mm
A
1.
4 mm 7 Nm (5.2 lbf )
ES
C
–
+
E S
C
– E
+
E
3.
