Fig. 22
Fig. 23
A
B
C
Fig. 24
Fig. 25
60 - PEB Zeroline®
A

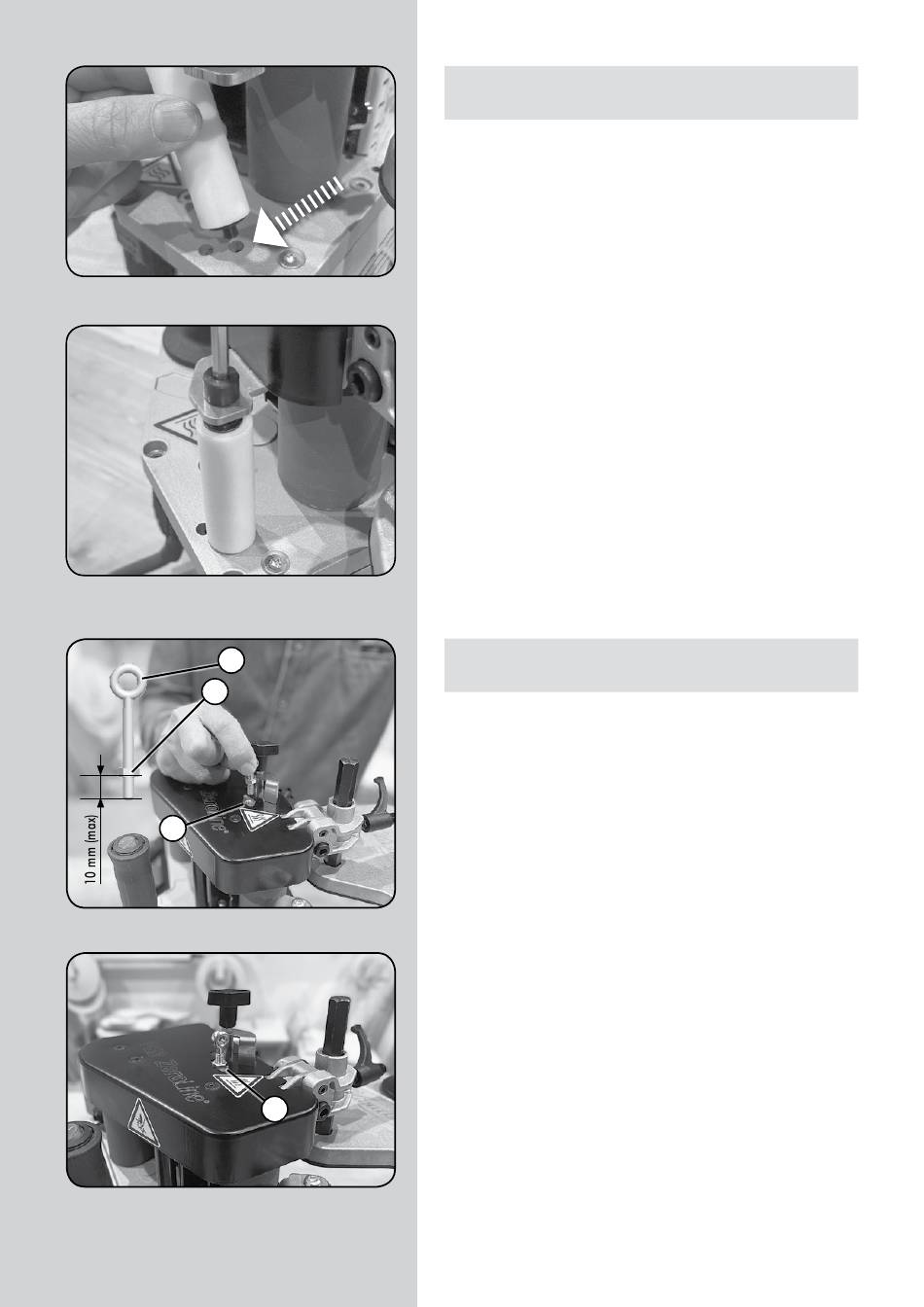

12. MONTAGGIO DEL RULLO AUSILIARIO PER LA
BORDATURA DEI RAGGI INTERNI
Il rullo ausiliario consente di effettuare la bordatura degli angoli
interni a 90° (raggio minimo 18 mm). Fissarlo come indicato
nella figura. Inserire l'estremità dell'albero del rullo nel foro
della piastra corrispondente (Fig. 22). Una volta posizionato,
è possibile fissarlo utilizzando il bullone di serraggio (Fig. 23).
13. ACCESSORIO PER LAVORI CON LA MACCHINA
SOSPENDIBILE
La macchina è dotata di un accessorio per lavori con la
macchina sospesa. Questo accessorio deve essere montato
nel centro di gravità A (Fig. 23) della macchina nel seguente
modo: Posizionare la vite B (Fig. 22) a una distanza di 10 mm
(circa) dall'esterno dell'anello A (Fig. 22) e inserirli entrambi
attraverso l'anello nel foro filettato C (Fig. 22). Quando si ferma
con la vite A (Fig. 23), fissarla definitivamente con una chiave
esagonale e/c: 8 mm. Attraverso il foro dell'anello è possibile
sospendere la macchina.
