2. BESCHREIBUNG DER MASCHINE
2.1 VORGESEHENE VERWENDUNG
Diese Maschine wurde entwickelt, um alle sogenannten "Nu-
llfugen" oder "Fusionskanten" aus PVC/ABS (mit polymerer
Funktionsbeschichtung, coextrudiert oder mit Grundierung/
Vorbeschichtung) zu kaschieren, die für industrielle Anwen-
dungen vorgesehen sind. Es können Oberflächen mit geraden,
gebogenen, geneigten Formen aus Spanplatten oder MDF
kaschiert werden.

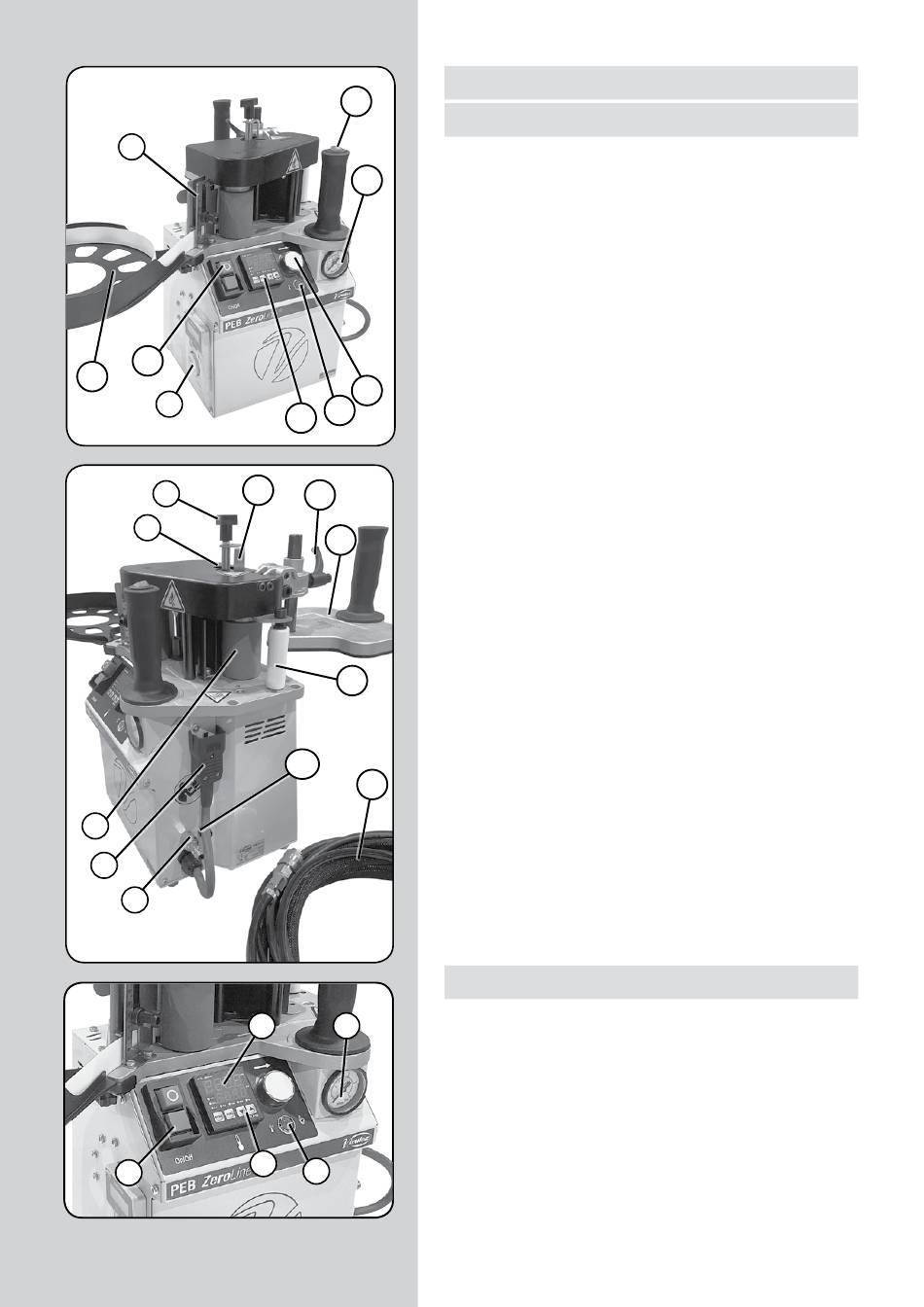

1. Pneumatischer Anschluss
2. Sicherung (2A)
3. Stromanschluss
4. Geschwindigkeitsregelung für den Kantenvorschub
5. Kantenführung
6. Paneelstütze
7. Kantenanlege-Rolle
8. Kantenanlege-Rolle für Innenradien
9. Höhenregler für Luftauslass
10. Riegelgriff der Panelstütze
11. Rollenhalter
12. Höhenverstellung der Kante
13. Gewindebohrung für Maschinenhängeöse (nicht im Lie-
ferumfang enthalten)
14. Hauptschalter
15. Druckluft-Manometer
16. Temperaturregelung
17. Knopf für automatisches Einführen der Kante
18. Anzeigeleuchte für Solltemperatur
19. Schalter für Arbeitsdruckaktivierung
20. Elektrische und pneumatische Anschlüsse (5 m)
Funktionen und anzeigen des bedienfelds
A - Hauptschalter. Schaltet die Stromversorgung der Mas-
chine ein (Position "on") und aus (Position "off").
B - Temperaturauswahl-Tasten
C - Anzeige der ausgewählten Temperatur und der Arbeits-
temperatur
D - LED (grüne Farbe). Leuchtet auf, wenn die eingestellte
Temperatur erreicht ist.
E - Druckluftmanometer
2.3 TECHNISCHE SPEZIFIKATIONEN
Spannung: 230 V
Leistung: 3,3 kW (16A)
Kantenhöhe: 10-65 mm
Innenradius (min): 18 mm
Kantenstärke: 0,8-2 mm
Schwenkbereich: 0-55°
Maximaltemperatur: 370 °C
Vorschubgeschwindigkeit der Kante: 1-3,5 m/min
Luftdruck: Min 6 bar-Max 8 bar
Arbeitsdruck: 0,6-0,8 bar
PEB Zeroline® - 39
