36 - PEB Zeroline®
A
12. MONTAGE DU ROULEAU AUXILIAIRE POUR LE
PLACAGE DES RAYONS INTÉRIEURS

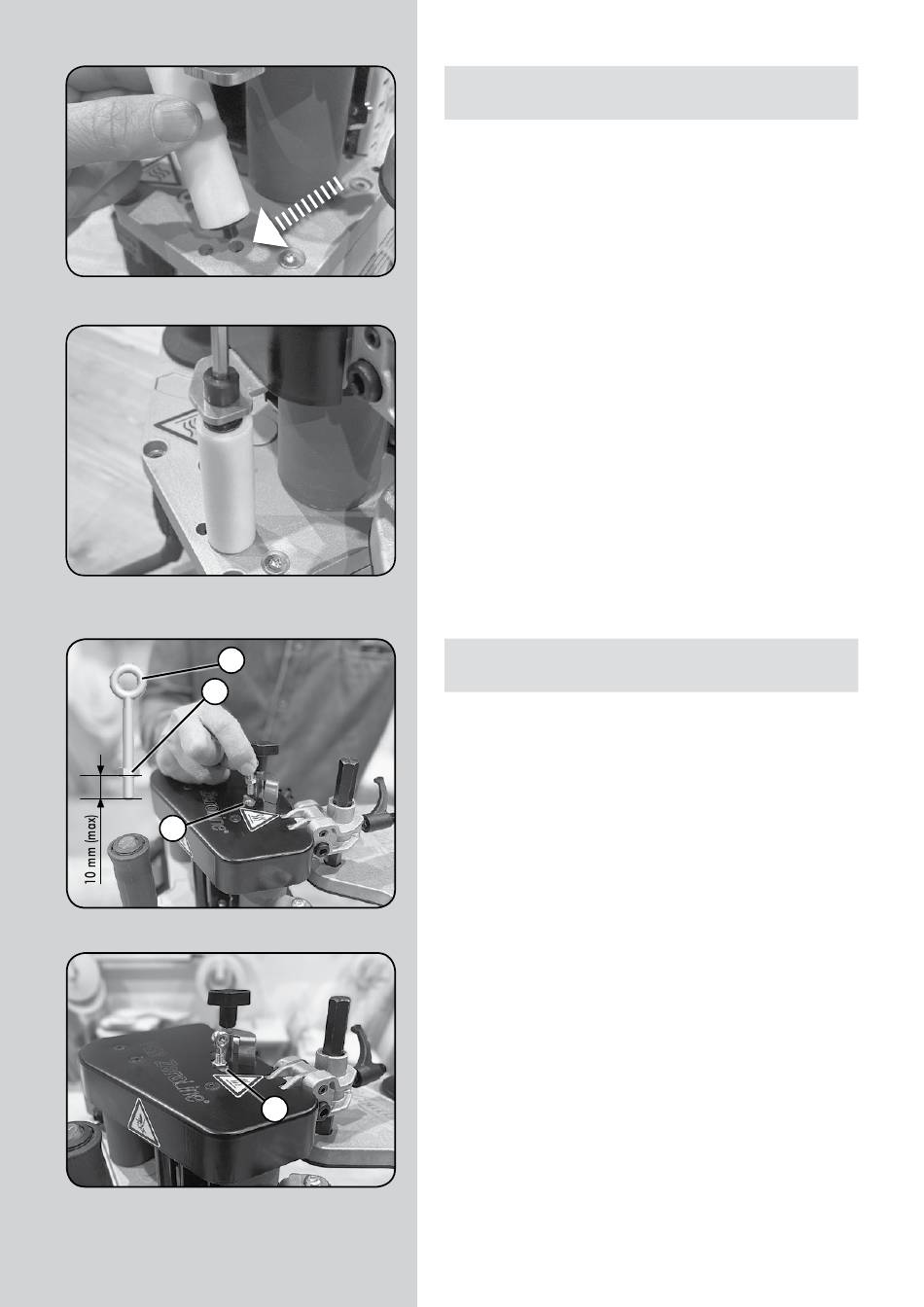

Le rouleau auxiliaire permet le placage des coins intérieurs à 90°
(rayon minimum de 18 mm). Fixez-le comme indiqué sur la figure.
Insérez l'extrémité de l'axe du rouleau dans le trou de la plaque
correspondante (Fig. 22). Une fois en place, vous pouvez le fixer
à l'aide du boulon de serrage (Fig. 23).
13. ACCESSOIRE POUR LES TRAVAUX AVEC LA
MACHINE SUSPENDUE
La machine est fournie avec un accessoire pour les travaux avec
la machine suspendue. Cet accessoire doit être monté au centre
de gravité A (Fig. 23) de la machine comme suit : Placez l'écrou
B (Fig. 22) à une distance de 10 mm (environ) de l'extérieur de
l'anneau A (Fig. 22) et insérez les deux par l'intermédiaire de
l'anneau dans le trou fileté C (Fig. 22). Lorsque vous atteignez
la butée avec l'écrou A (Fig. 23), serrez-le complètement à
l'aide d'une clé hexagonale de 8 mm. Vous pouvez suspendre
la machine à travers le trou de l'anneau.
