28 - PEB Zeroline®
3. ÉQUIPEMENT STANDARD
Lors de l'ouverture de l'emballage, vous trouverez les éléments
B
suivants à l'intérieur :
• Aplatisseur de chants manuel PEB ZeroLine
• Tuyau d'alimentation électrique/pneumatique avec prises
de connexion.
• Support de bobine.
• Rouleau auxiliaire pour rayons intérieurs.
• Boîte en bois réutilisable.
• Manuel d'utilisation.
4. ACCESSOIRES EN OPTION
• Table MEB ZeroLine®
• Aérosol anti-adhérent sans silicone "Cantspray"
• Aérosol "Netspray"
• Affleureuse FR156N
• Tête CA56G
• Système pneumatique de serrage à vide, rotatif et rabattable
SVN460 5046400
• Support à 2 ventouses SFV50 5045753
• Support à 1 ventouse SFV150 5045833
• Araseur de chants double AU93 (maxi. 1 mm)
• Coupe en bout RC21E (max. 1 mm)
• Coupe en bout RC221R (max. 2 mm)
• Coupe en bout RC321S (max. 3 mm x25)
• Racleur 5031110
5. EMBALLAGE ET TRANSPORT
La machine est livrée dans un emballage en bois, que vous
devrez conserver pour les transports ultérieurs.
5.1 DEBALLAGE
La machine se trouve à l'intérieur de l'emballage et doit être
retirée de la manière suivante :
• Retirez le couvercle supérieur et conservez-le dans un endroit
sûr pour une utilisation ultérieure.

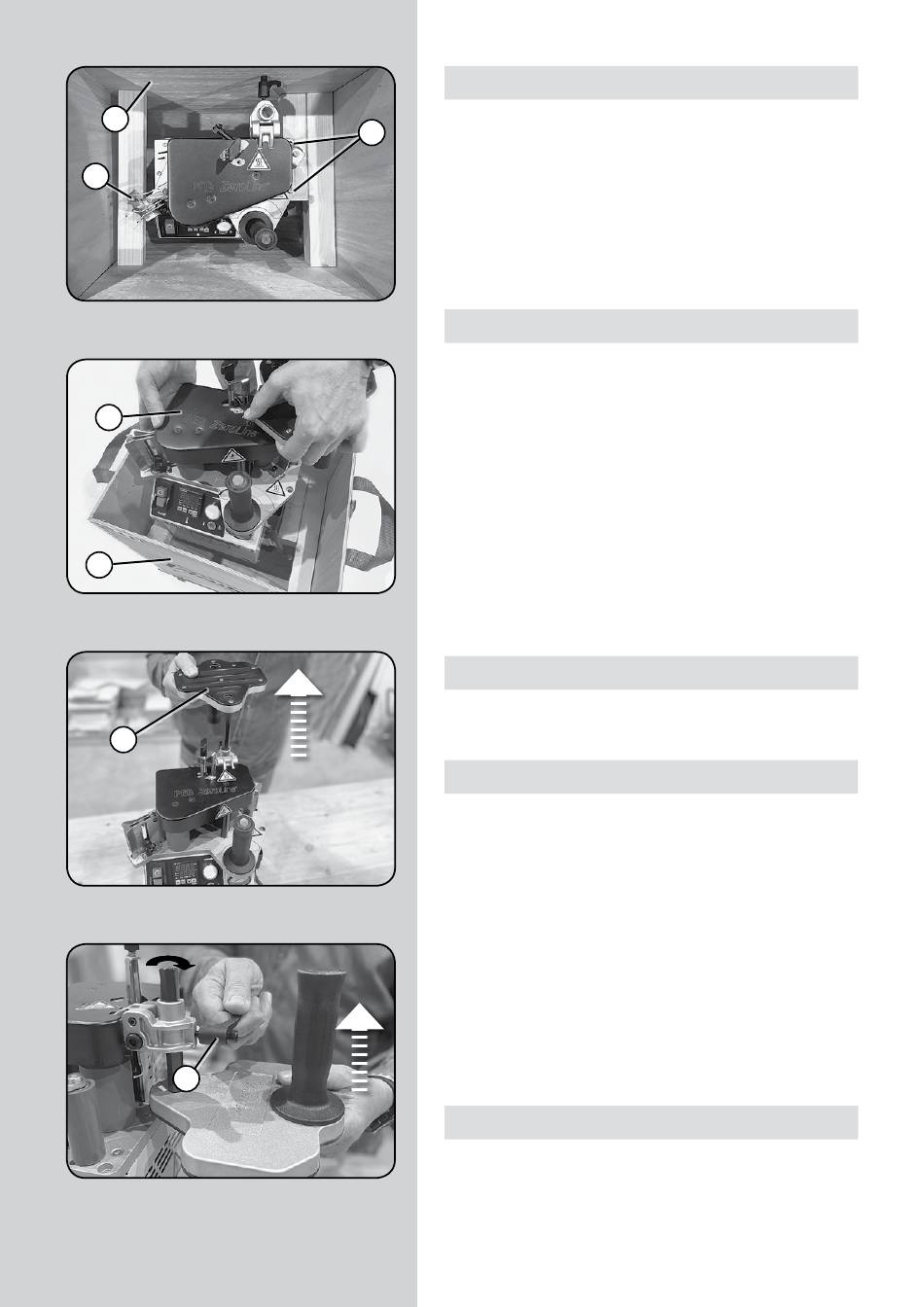

• Dévissez et retirez les 3 vis B (Fig. 1) à l'aide d'un tournevis
cruciforme, de l'intérieur de la boîte A (Fig. 1) (gardez-les pour
une utilisation ultérieure).
• Retirez la machine B (Fig. 2) de l'intérieur de la boîte A (Fig. 2).
• Dévissez la poignée A (Fig. 4) et retirez le guide de support
B (Fig. 3) et montez-le comme indiqué dans la (Fig. 4).
• Assurez-vous que les deux poignées A et B (Fig. 5) sont
alignées comme indiqué.
• Conservez la caisse en bois et le couvercle pour ranger ou
transporter l'aplatisseur.
5.2 ASSEMBLAGE DU PORTE-ROULEAU
Placez le porte-rouleau sur la plaque de la machine et fixez-le
avec la vis A et le bouton B fournis (Fig. 5b).
Le porte-rouleau permet un plaquage efficace de longues
longueurs de chant supérieures à 500 mm, garantissant une
introduction correcte du chant dans la ligne de plaquage.
