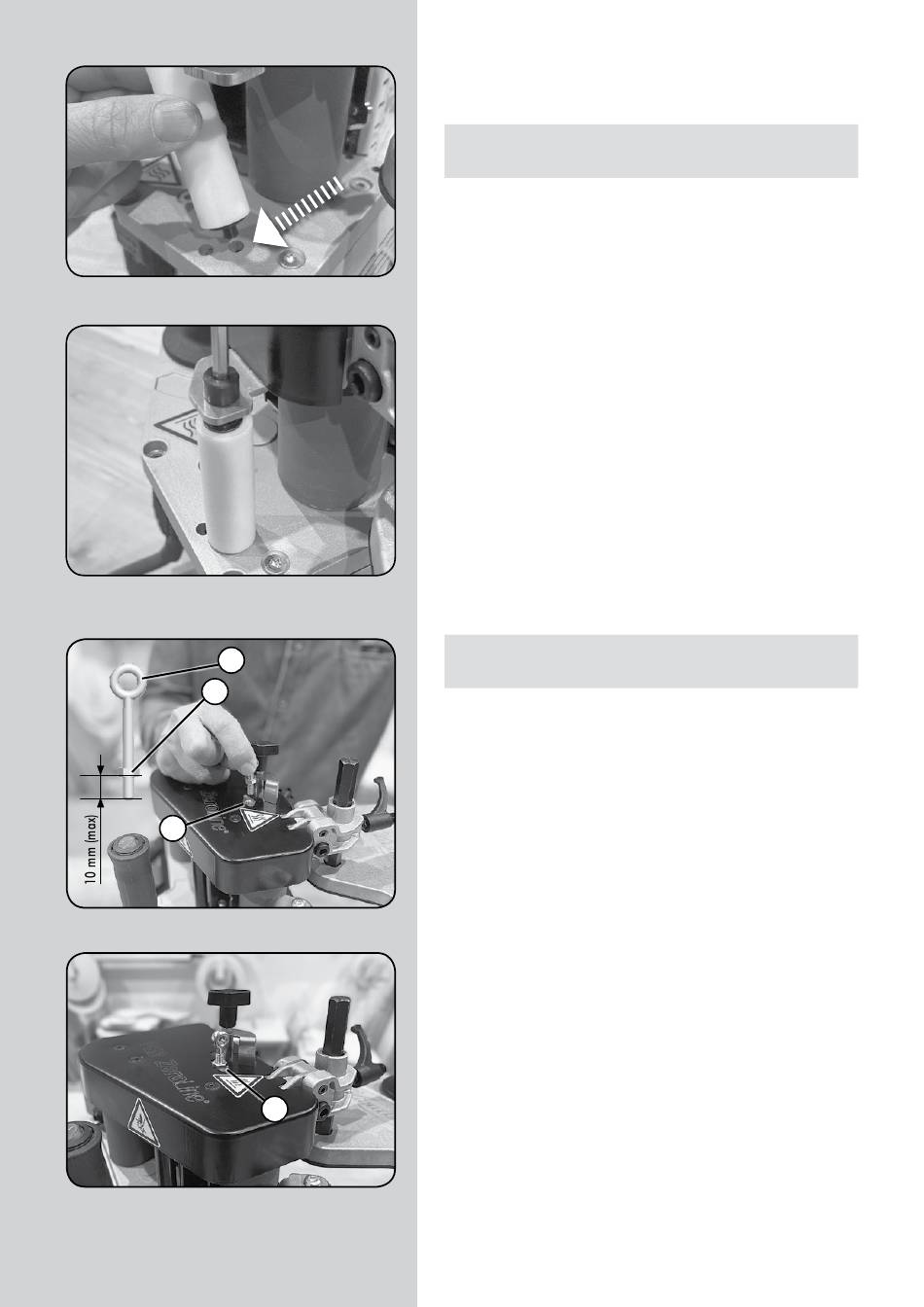

Abb. 22
Abb. 23
A
B
C
Abb. 24
Abb. 25
48 - PEB Zeroline®
A
Wartungsaufwand zu minimieren, verwenden Sie das nichtsi-
likonhaltige Antihaft-Spray CANTSPRAY von Virutex.
12. MONTAGE DER ZUSATZWALZE FÜR DAS
UMKANTEN VON INNENRADIEN
Der Zusatzwalze ermöglicht das Kantenschärfen von Innen-
winkeln bei 90° (minimale Radius von 18 mm). Befestigen Sie
ihn gemäß der Abbildung. Führen Sie das Ende der Walzenwelle
in das entsprechende Loch der Platte ein (Abb. 22). Nachdem
er positioniert ist, können Sie ihn mit dem Spannstift (Abb.
23) fixieren.
13. ZUBEHÖR FÜR ARBEITEN MIT DER AUFGEHÄNGTEN
MASCHINE
Die Maschine wird mit einem Zubehör für Arbeiten mit der
aufgehängten Maschine geliefert. Dieses Zubehör muss am
Schwerpunkt A (Abb. 25) der Maschine wie folgt montiert
werden: Platzieren Sie die Mutter B (Abb. 24) etwa 10 mm vom
äußeren Rand des Rings A (Abb. 24) entfernt und führen Sie
beide durch den Ring in das Gewindebohrloch C (Abb. 24) ein.
Wenn die Mutter A (Abb. 25) auf Anschlag trifft, fixieren Sie
sie mit einem Sechskantschlüssel e/c: 8 mm. Durch das Loch
im Ring kann die Maschine aufgehängt werden.
