2. ESPECIFICACIONES TÉCNICAS
2.1 DESCRIPCIÓN GENERAL DE LA MÁQUINA
Esta máquina ha sido diseñada para aplacar cualquiera de los
llamados cantos "junta cero" ó cantos "fusión" en PVC/ABS
(con capa funcional polimérica, coextruida o con imprimación/
preencolado) diseñado para realizar aplacados en modo indus-
trial. Se pueden aplacar superficies de formas rectas, curvas,
inclinadas con panels aglomerados o MDF.

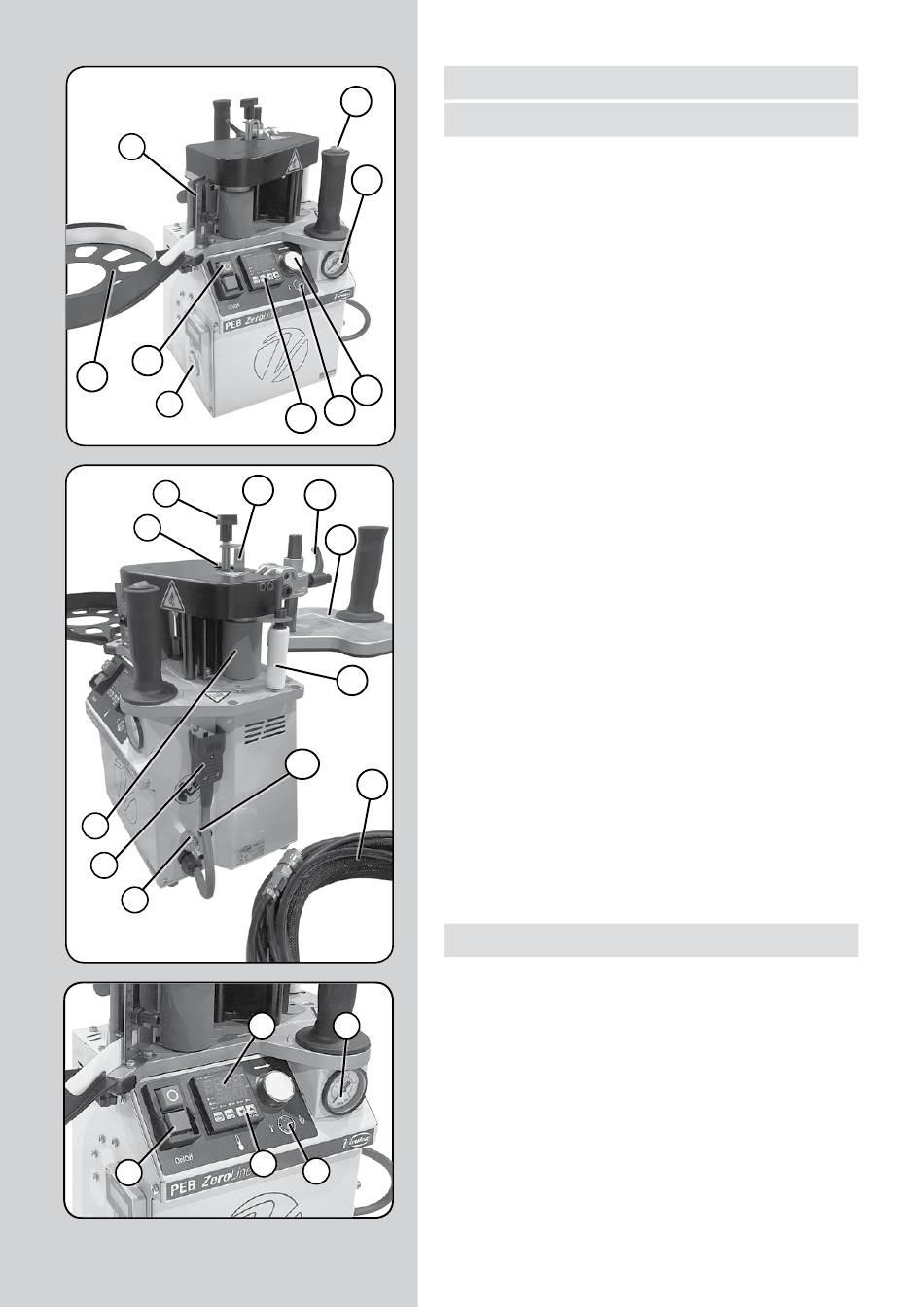

1. Toma de conexión neumática
2. Fusible (2A)
3. Toma de corriente
4. Control de velocidad de avance del canto
5. Guía de entrada del canto
6. Soporte panel
7. Rodillo de aplacadora
8. Rodillo de aplacado de radios interiores
9. Regulador altura salida aire
10. Maneta de bloqueo del soporte panel
11. Soporte portarrollos
12. Ajuste de altura del canto
13. Taladro roscado para anillo de suspensión de máquina (no
incluido)
14. Interruptor principal
15. Manómetro de presión neumática
16. Control de temperatura
17. Pulsador de introducción automática del canto
18. Luz indicadora de temperatura de consigna
19. Interruptor de accionamiento de presión de trabajo
20. Tomas de conexión eléctrica y neumática (5m)
Funciones e indicadores del panel de mandos
A - Interruptor general. Conecta en posición on y desconecta
en posición off, la alimentación eléctrica de la máquina.
B - Pulsadores de selección de temperatura
C - Display de temperaura seleccionada y temperatura de trabajo
D - Led (color verde) Cuando llega a la temperatura fijada se
enciende el led.
E - Manómetro de presión de aire
2.2 CARACTERÍSTICAS TÉCNICAS
Tensión: 230 V
Potencia: 3,3 kW (16A)
Altura del canto: 10-65 mm
Radio interior (min): 18 mm
Espesor del canto: 0,8-2 mm
Tableros inclinados: 0-55°
Temperatura máxima: 370 °C / 698 °F
Velocidad de avance del canto: 1-3,5 m/min
Presión de aire: Min 6 bar-Max 8 bar
Presión de trabajo: 0,6-0,8 bar
Tomas de suministro: 5 m
Peso: 11 kg
Nivel presión acústica: 85 dB (A)
PEB Zeroline® - 3
