A
B

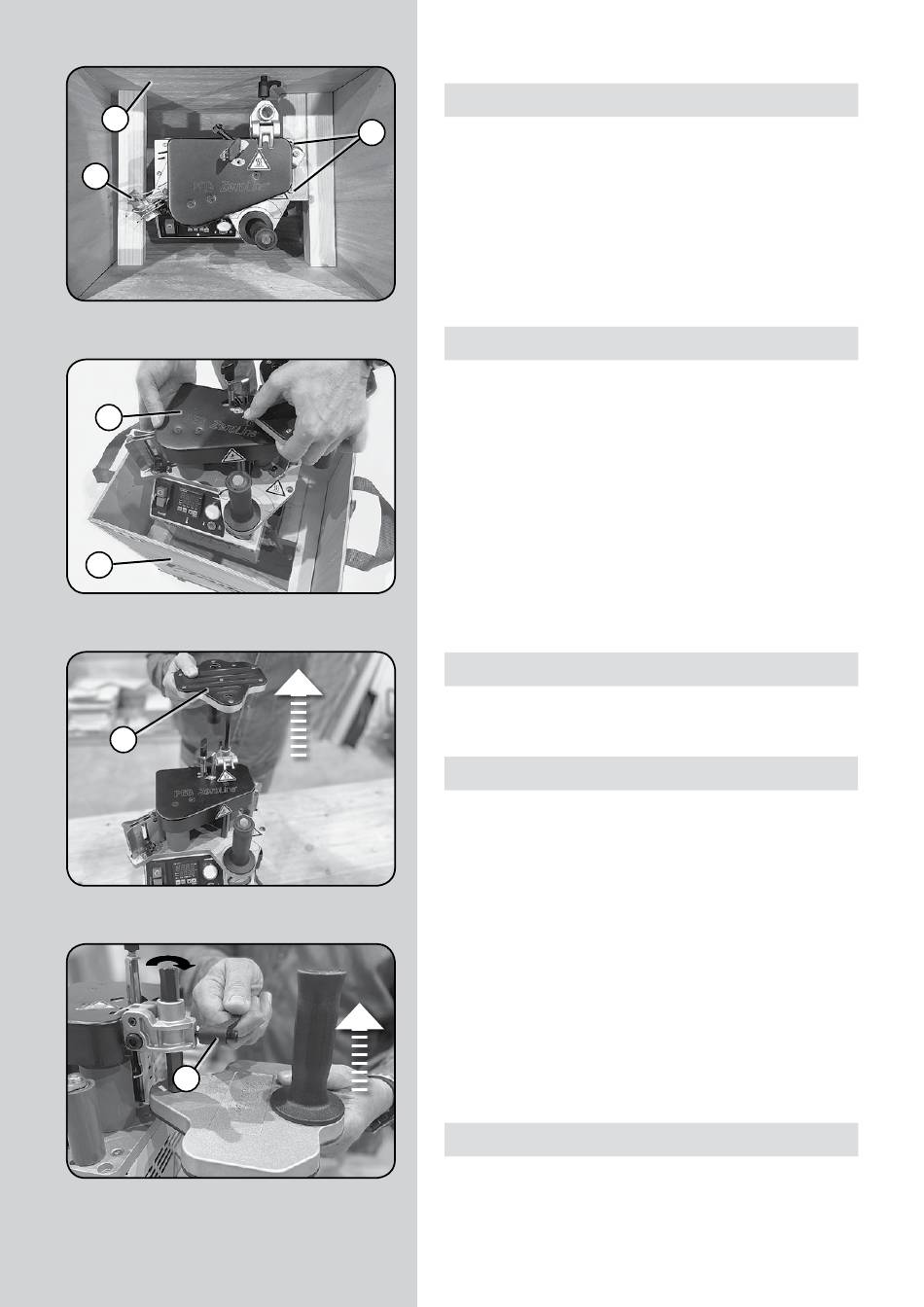

Fig. 1
B
A
Fig. 2
B
Fig. 3
A
Fig. 4
52 - PEB Zeroline®
3. APPARECCHIATURA STANDARD
B
Al aprire la scatola di imballaggio, troverai all'interno i seguenti
elementi:
• Bordatrice manuale PEB ZeroLine
• Tubo per alimentazione elettrica/pneumatica con prese di
connessione.
• Supporto portarullo.
• Rullo ausiliario per bordatura di angoli interni
• Scatola di legno riutilizzabile.
• Manuale delle istruzioni
4. ACCESSORI OPZIONALI
• Tavolo MEB ZeroLine
• Antiaderente senza silicone "Cantspray"
• Fresatrice per bordi FR156N/FR256N
• Testa CA56G
• Sistema di fissaggio pneumatico, girevole e ribaltabile
SVN460 5046400
• Supporto a 2 ventose SFV50 5045753
• Supporto a 1 ventosa SFV150 5045833
• Rifilatore doppio per bordi AU93 (max. 1 mm)
• Intestatore per bordi RC21E (max. 1 mm)
• Intestatore per bordi RC221R (max. 2 mm)
• Intestatore per bordi RC321S (max. 3 mm x25)
• Raschietto per raggio 5031110
5. IMBALLAGGIO E TRASPORTO
La macchina viene fornita in un imballaggio di legno, che deve
essere conservato per trasporti successivi.
5.1 SMONTAGGIO
La macchina è all'interno dell'imballaggio e deve essere estratta
nel modo seguente:
• Rimuovere il coperchio superiore e conservarlo in un luogo
sicuro per un uso successivo.
• Svitare ed estrarre i 3 bulloni B (Fig. 1) con un cacciavite a
stella, dall'interno della scatola A (Fig. 1) (conservarli per un
uso successivo).
• Estrarre la macchina B (Fig. 2) dall'interno della scatola A
(Fig. 2).
• Svitare la manopola A (Fig. 4) ed estrarre il supporto guida
B (Fig. 3) e montarlo come mostrato nella (Fig. 4).
• Verificare che le due impugnature A e B (Fig. 5) siano allineate
come mostrato.
• Conservare la scatola di legno e il coperchio per riporre o
trasportare l'applcatrice.
5.2 MONTAGGIO DEL PORTARULLI
Posizionare il portarulli sulla piastra della macchina e fissarlo
con la vite A e la manopola B fornite (Fig. 5b).
