2. LES SPÉCIFICATIONS TECHNIQUES
2.1 DESCRIPTION DE LA MACHINE
Cette machine a été conçue pour plaquer des chants "zéro joint"
ou des chants "fusion" en PVC/ABS (avec couche fonctionnelle
polymérique, coextrudée ou avec apprêt/préencollage) conçus
pour des plaquages industriels. Elle peut plaquer des surfaces
de formes droites, courbes, inclinées avec des panneaux de
particules ou du MDF.

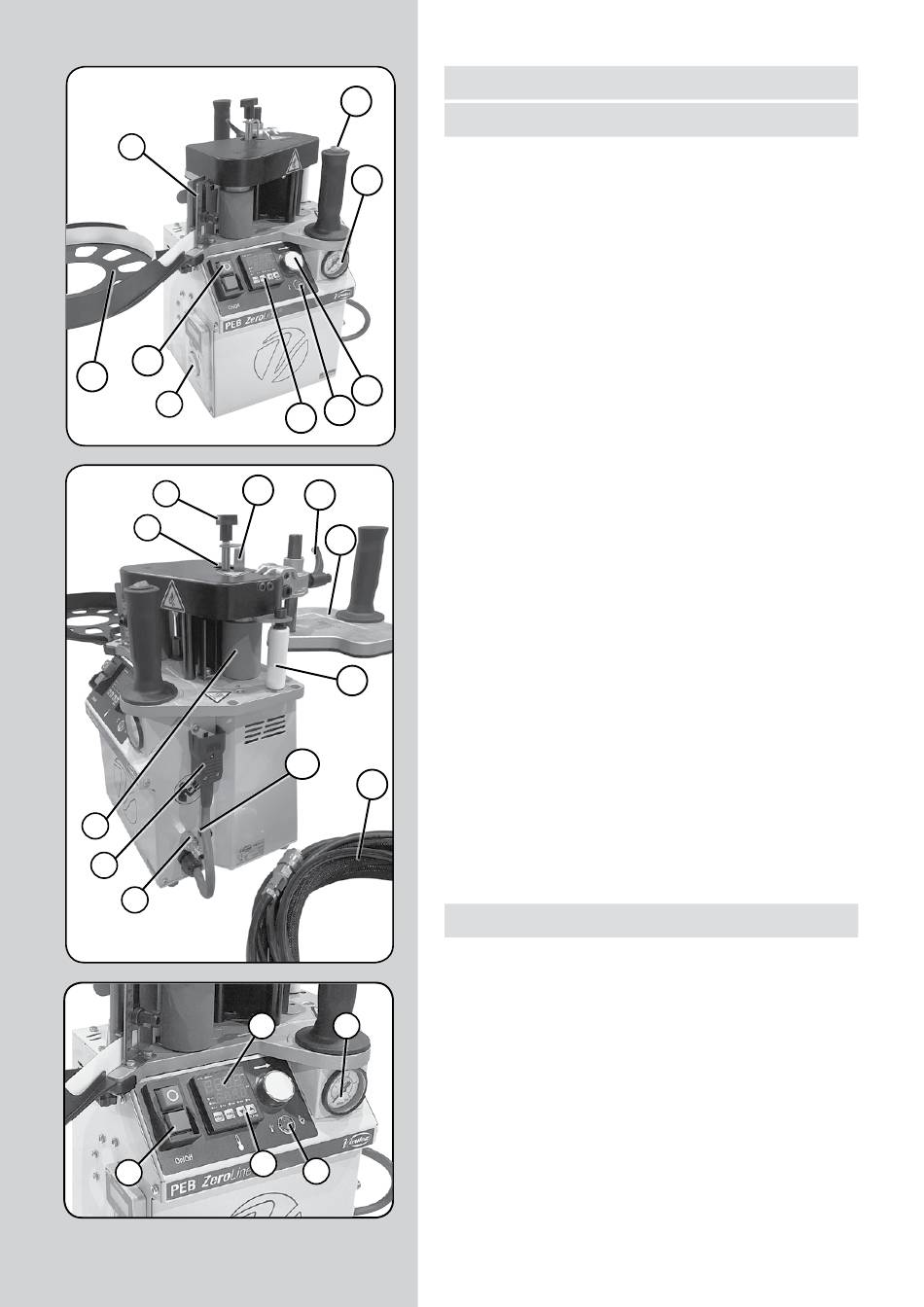

1. Prise de raccordement pneumatique
2. Fusible (2A)
3. Prise de courant
4. Contrôle de la vitesse d'avance du chant
5. Guide d'entrée du chant
6. Support de panneau
7. Rouleau de placage
8. Rouleau de placage pour rayons intérieurs
9. Régulateur de la hauteur de sortie d'air
10. Poignée de verrouillage du support de panneau
11. Support de bobine
12. Réglage de la hauteur du chant
13. Trou taraudé pour bague de suspension de machine (non
inclus)
14. Interrupteur principal
15. Manomètre de pression pneumatique
16. Contrôle de la température
17. Bouton-poussoir d'introduction automatique du chant
18. Voyant lumineux de température de consigne
19. Interrupteur d'activation de la pression de travail
20. Prises de raccordement électrique et pneumatique (5m)
Fonctions et indicateurs du panneau de contrôle
A - Interrupteur général. En position on, il connecte
l'alimentation électrique de la machine, et en position off, il
la déconnecte.
B - Boutons de sélection de température.
C - Affichage de la température sélectionnée et de la tem-
pérature de travail.
2.2 CARACTÉRISTIQUES
Tensions: 230 V
Puissance: 3,3 kW (16A)
Hauteur du panneau: 10-65 mm
Rayon intérieur minimum: 18 mm
Réglage de l'épaisseur du chant: 0,8-2 mm
Panneau incliné: 0-55°
Température maximale: 370 °C
Vitesse d'alimentation réglable: 1-3,5 m/min
Pression d'air: Min 6 bar-Max 8 bar
Pression de travail: 0,6-0,8 bar
Tube de raccordement: 5 m
Poids: 11 kg
Niveau de pression acoustique: 85 dB (A)
PEB Zeroline® - 27
