probst SM-1200 Betriebsanleitung Seite 79

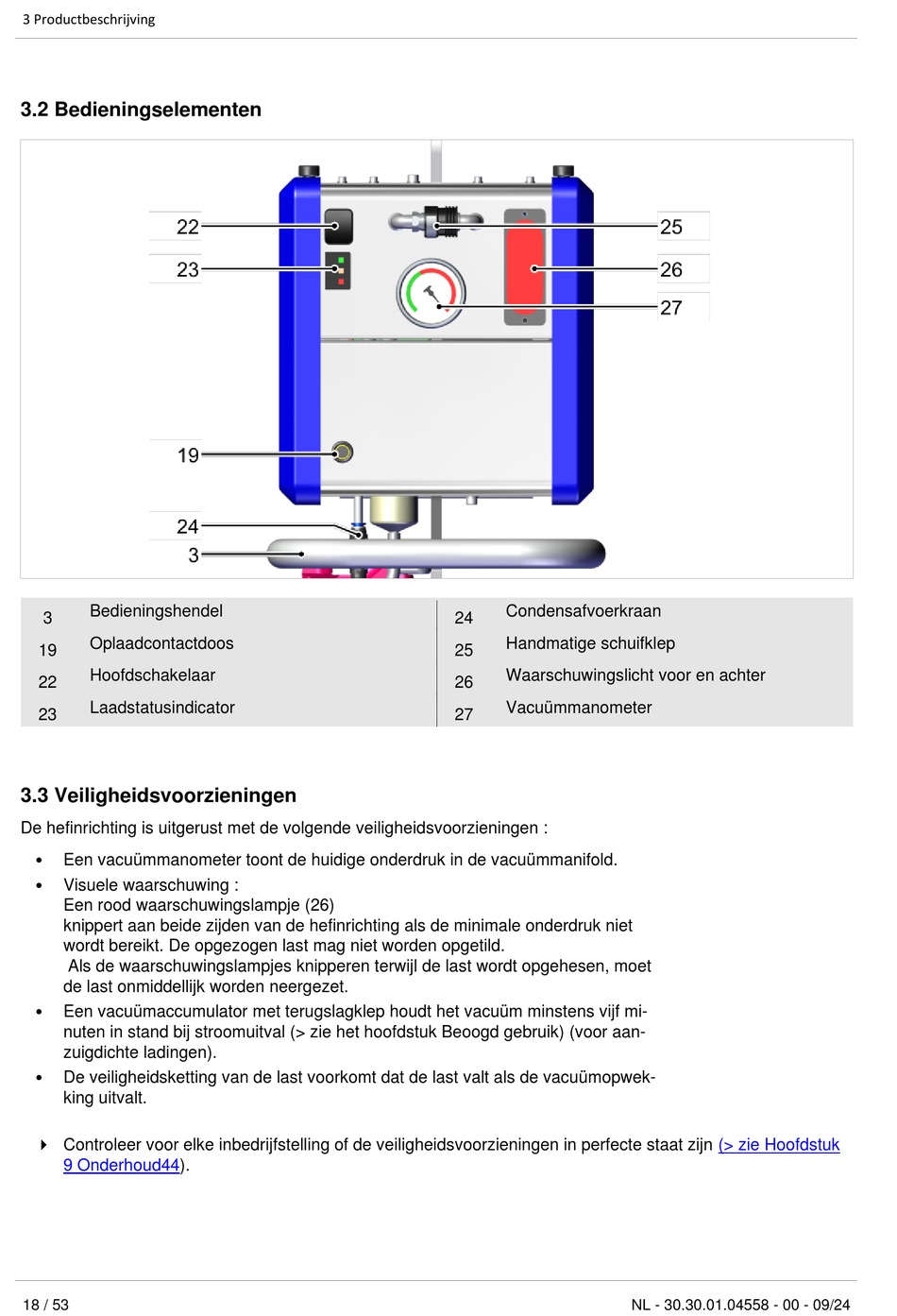

3 Productbeschrijving
3.2 Bedieningselementen
Bedieningshendel
3
Oplaadcontactdoos
19
Hoofdschakelaar
22
Laadstatusindicator
23
3.3 Veiligheidsvoorzieningen
De hefinrichting is uitgerust met de volgende veiligheidsvoorzieningen :
•
Een vacuümmanometer toont de huidige onderdruk in de vacuümmanifold.
• Visuele waarschuwing :
Een rood waarschuwingslampje (26)
knippert aan beide zijden van de hefinrichting als de minimale onderdruk niet
wordt bereikt. De opgezogen last mag niet worden opgetild.
Als de waarschuwingslampjes knipperen terwijl de last wordt opgehesen, moet
de last onmiddellijk worden neergezet.
•
Een vacuümaccumulator met terugslagklep houdt het vacuüm minstens vijf mi-
nuten in stand bij stroomuitval (> zie het hoofdstuk Beoogd gebruik) (voor aan-
zuigdichte ladingen).
•
De veiligheidsketting van de last voorkomt dat de last valt als de vacuümopwek-
king uitvalt.
 Controleer voor elke inbedrijfstelling of de veiligheidsvoorzieningen in perfecte staat zijn
9 Onderhoud44).
18 / 53
Condensafvoerkraan
24
Handmatige schuifklep
25
Waarschuwingslicht voor en achter
26
Vacuümmanometer
27
(> zie Hoofdstuk
NL - 30.30.01.04558 - 00 - 09/24
