6 | Montage
60

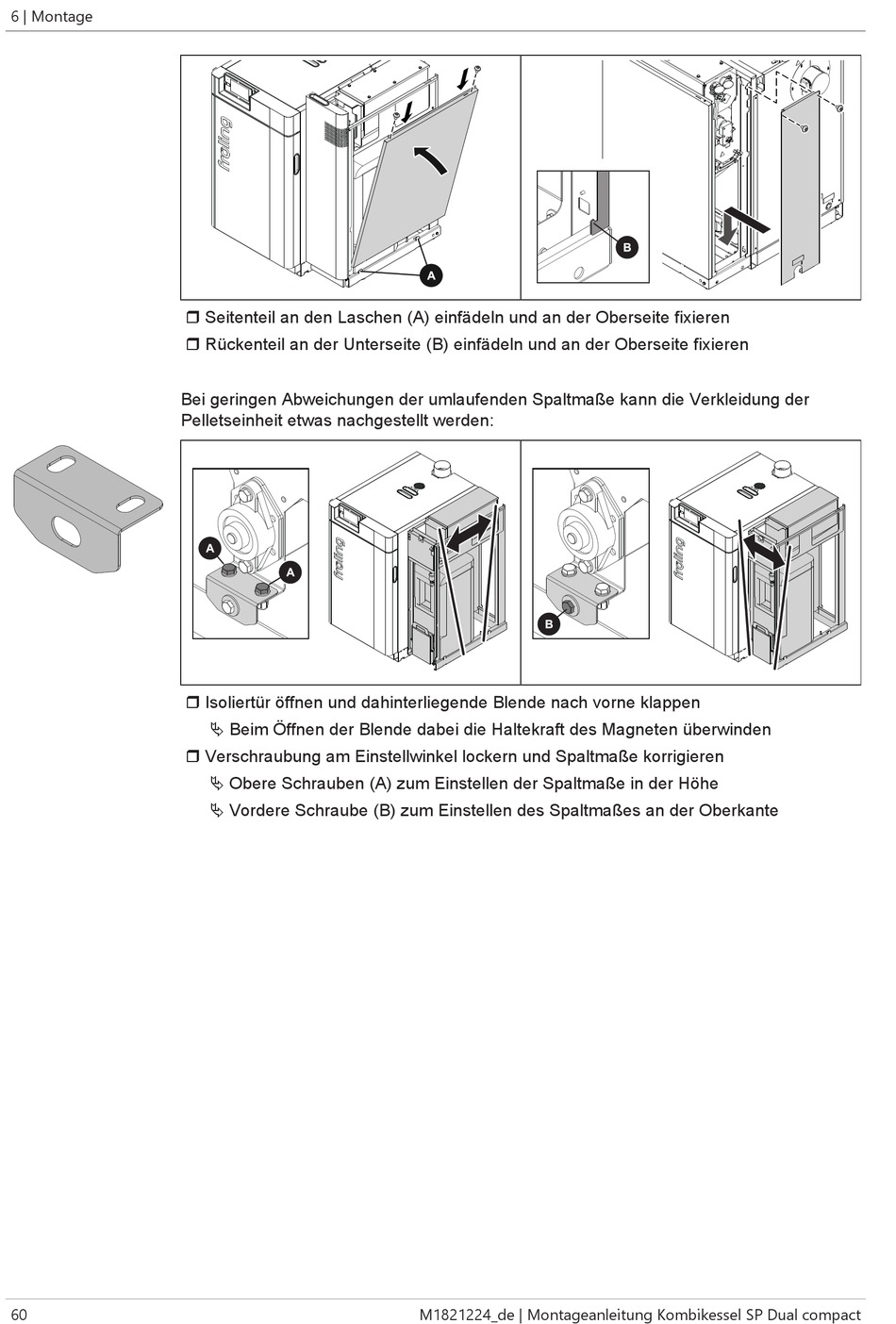

r Seitenteil an den Laschen (A) einfädeln und an der Oberseite fixieren
r Rückenteil an der Unterseite (B) einfädeln und an der Oberseite fixieren
Bei geringen Abweichungen der umlaufenden Spaltmaße kann die Verkleidung der
Pelletseinheit etwas nachgestellt werden:
r Isoliertür öffnen und dahinterliegende Blende nach vorne klappen
Ä Beim Öffnen der Blende dabei die Haltekraft des Magneten überwinden
r Verschraubung am Einstellwinkel lockern und Spaltmaße korrigieren
Ä Obere Schrauben (A) zum Einstellen der Spaltmaße in der Höhe
Ä Vordere Schraube (B) zum Einstellen des Spaltmaßes an der Oberkante
