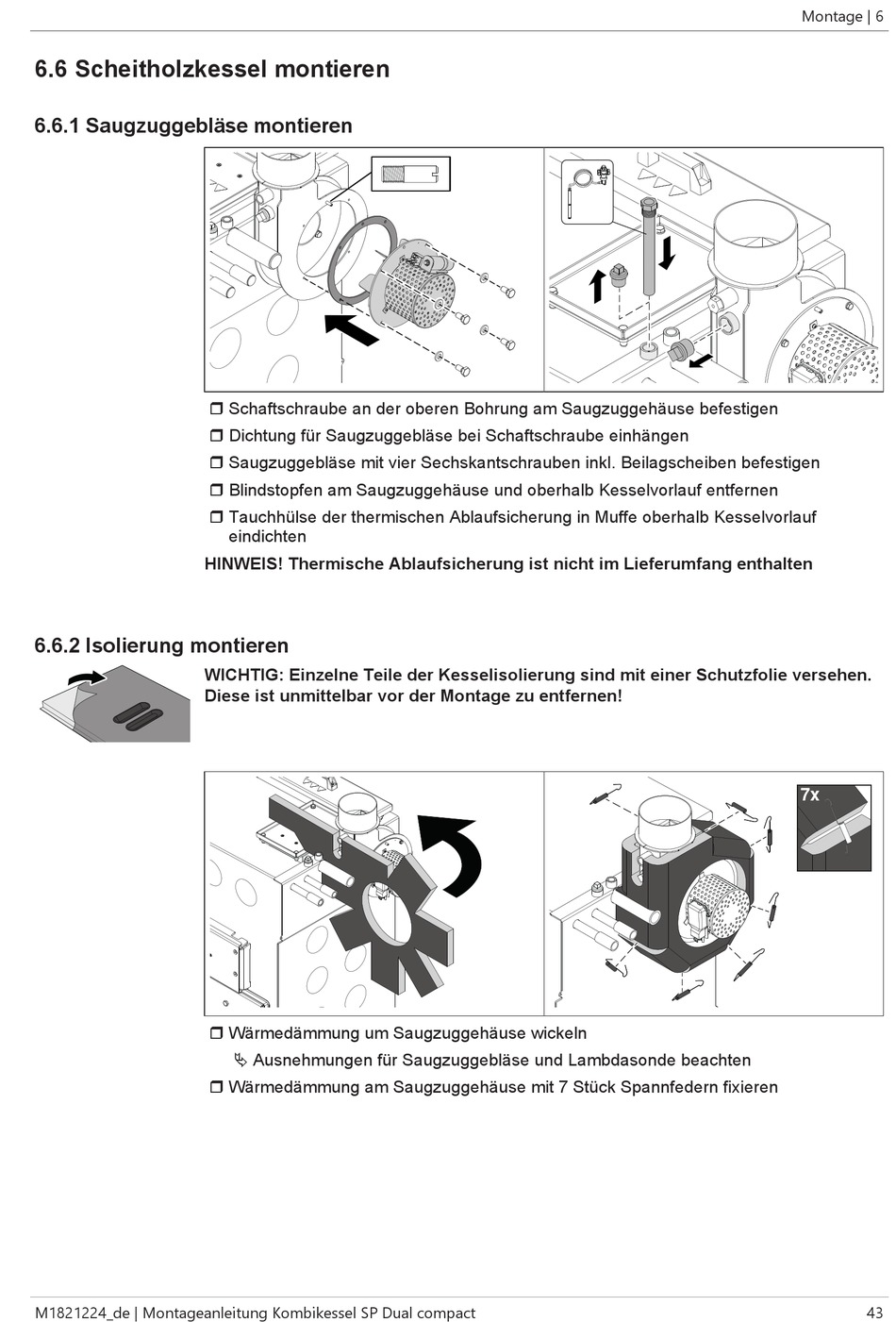

6.6 Scheitholzkessel montieren
6.6.1 Saugzuggebläse montieren
6.6.2 Isolierung montieren
M1821224_de | Montageanleitung Kombikessel SP Dual compact
r Schaftschraube an der oberen Bohrung am Saugzuggehäuse befestigen
r Dichtung für Saugzuggebläse bei Schaftschraube einhängen
r Saugzuggebläse mit vier Sechskantschrauben inkl. Beilagscheiben befestigen
r Blindstopfen am Saugzuggehäuse und oberhalb Kesselvorlauf entfernen
r Tauchhülse der thermischen Ablaufsicherung in Muffe oberhalb Kesselvorlauf
eindichten
HINWEIS! Thermische Ablaufsicherung ist nicht im Lieferumfang enthalten
WICHTIG: Einzelne Teile der Kesselisolierung sind mit einer Schutzfolie versehen.
Diese ist unmittelbar vor der Montage zu entfernen!
r Wärmedämmung um Saugzuggehäuse wickeln
Ä Ausnehmungen für Saugzuggebläse und Lambdasonde beachten
r Wärmedämmung am Saugzuggehäuse mit 7 Stück Spannfedern fixieren
