Froling SP Dual compact Montageanleitung Seite 47

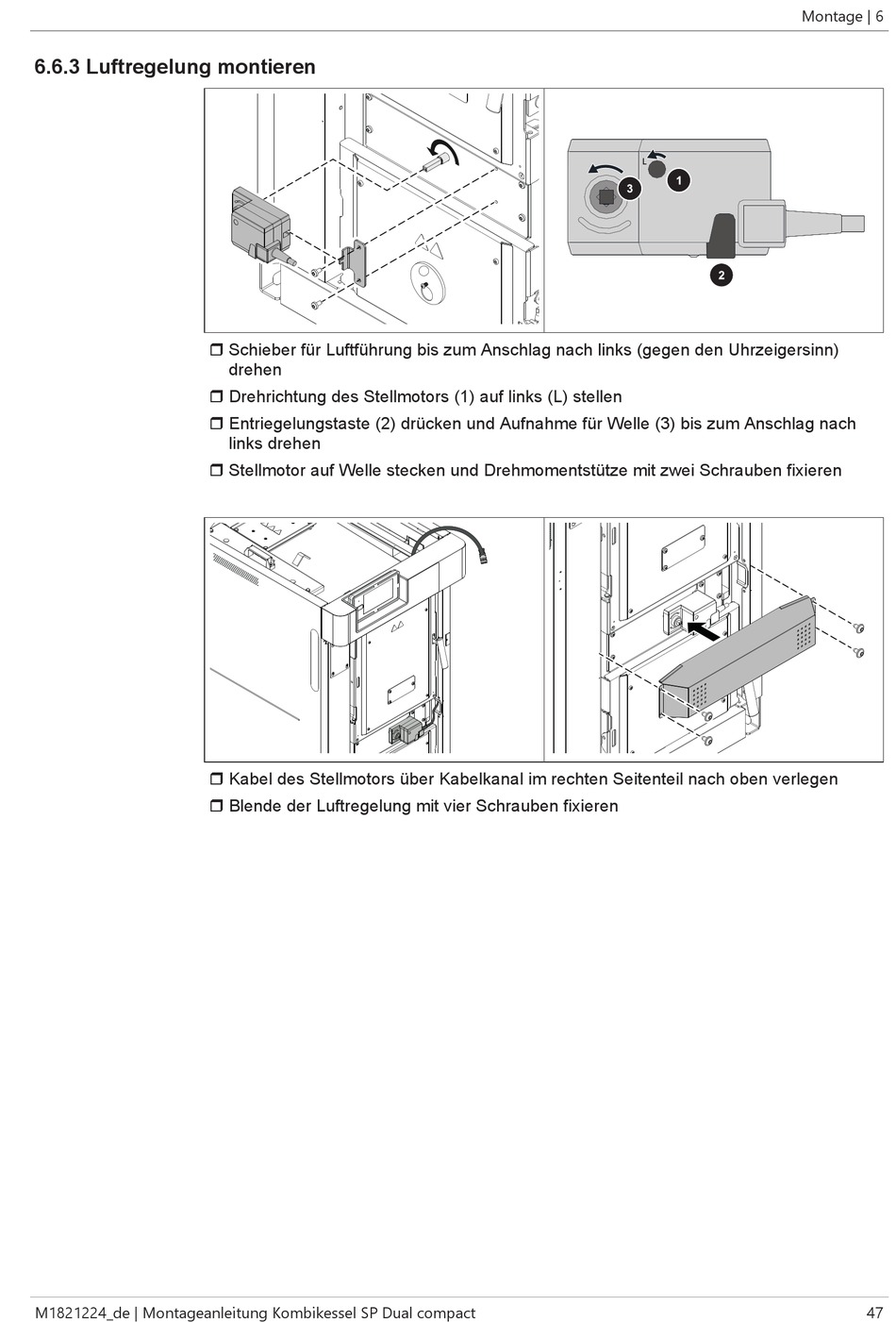

6.6.3 Luftregelung montieren
M1821224_de | Montageanleitung Kombikessel SP Dual compact
r Schieber für Luftführung bis zum Anschlag nach links (gegen den Uhrzeigersinn)
drehen
r Drehrichtung des Stellmotors (1) auf links (L) stellen
r Entriegelungstaste (2) drücken und Aufnahme für Welle (3) bis zum Anschlag nach
links drehen
r Stellmotor auf Welle stecken und Drehmomentstütze mit zwei Schrauben fixieren
r Kabel des Stellmotors über Kabelkanal im rechten Seitenteil nach oben verlegen
r Blende der Luftregelung mit vier Schrauben fixieren
Montage | 6
47
