Froling SP Dual compact Montageanleitung Seite 57

M1821224_de | Montageanleitung Kombikessel SP Dual compact

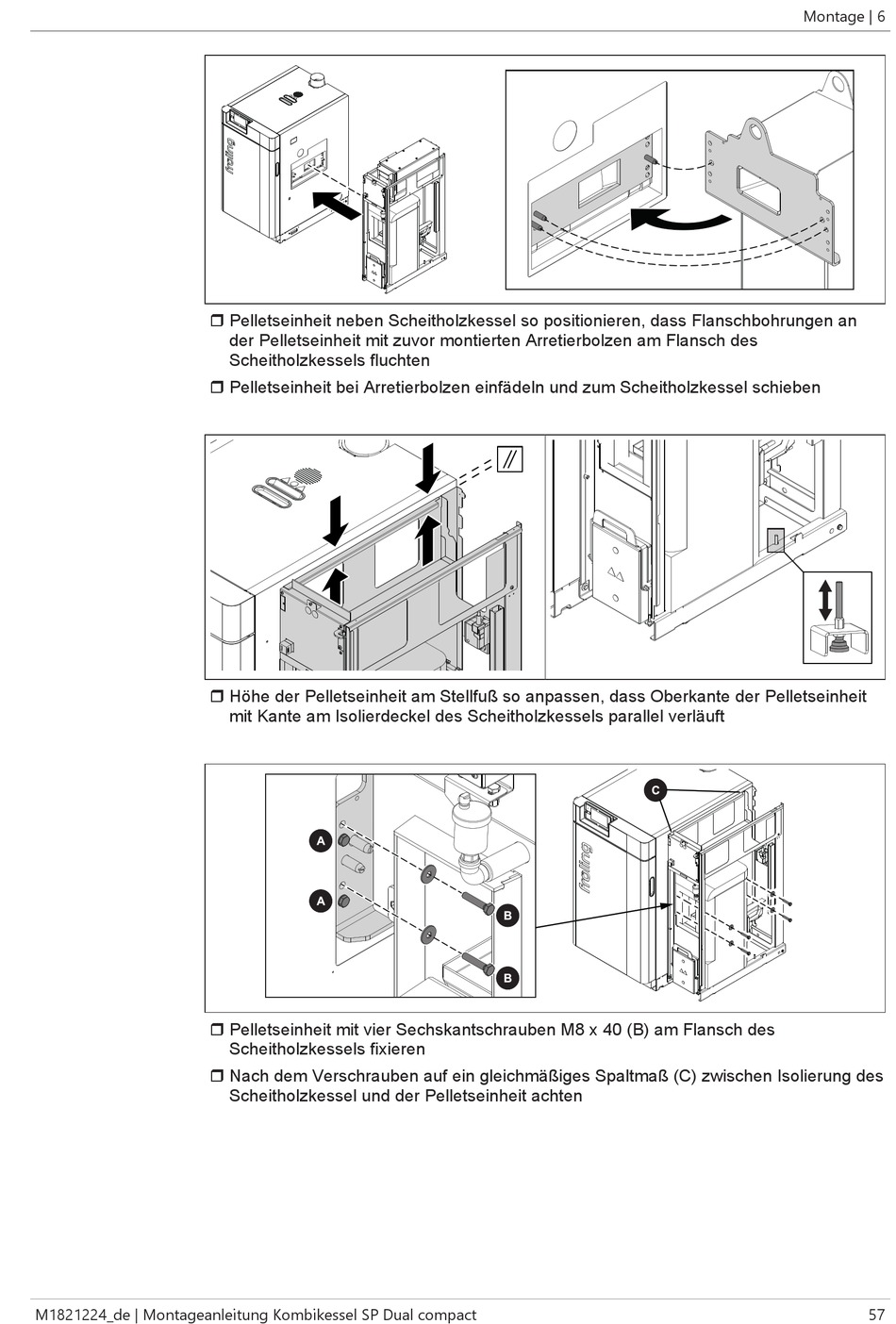

r Pelletseinheit neben Scheitholzkessel so positionieren, dass Flanschbohrungen an
der Pelletseinheit mit zuvor montierten Arretierbolzen am Flansch des
Scheitholzkessels fluchten
r Pelletseinheit bei Arretierbolzen einfädeln und zum Scheitholzkessel schieben
r Höhe der Pelletseinheit am Stellfuß so anpassen, dass Oberkante der Pelletseinheit
mit Kante am Isolierdeckel des Scheitholzkessels parallel verläuft
r Pelletseinheit mit vier Sechskantschrauben M8 x 40 (B) am Flansch des
Scheitholzkessels fixieren
r Nach dem Verschrauben auf ein gleichmäßiges Spaltmaß (C) zwischen Isolierung des
Scheitholzkessel und der Pelletseinheit achten
Montage | 6
57
